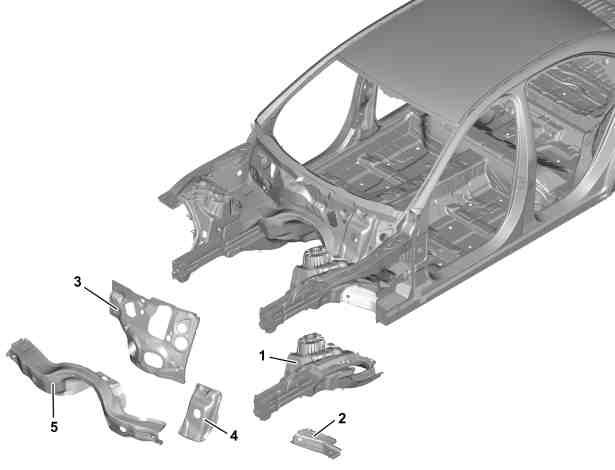

图示为车型 213

1

轮罩

2

横梁

3

前围板

4

踏板机构盘

5

前围板横梁

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.型号 213

型号 253

型号 293

AS00.00-Z-0035-01A

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

专业提示
severity=N

有关处理带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

专业提示
severity=N

关于车身修理的一般信息

AH60.00-N-0001-01A

专业提示
severity=N

粘合面的预处理

AH60.00-P-0008-01SX

关于修理超高强度车辆用钢的一般信息

AH60.00-P-0024-01N

铝合金部件和车辆加工说明

AH60.00-P-0034-01LW

关于梅赛德斯-奔驰材料的一般信息

AH98.00-P-9409-03A

e

拆卸

1

拆下修理点区域中的可拆卸零件。

2

使用火花防护毯遮蔽留在车辆中的所有可拆卸零件。

3

拆下上部前纵梁。

型号 238

AR62.20-P-1286LWO

型号 213, 253

型号 293

AR62.20-P-1286LW

4

设定校直机以及校直机横梁和矫正套件。

A

000 588 01 23 00 车身矫直装置

WS60.00-P-0023K

5

将车辆放置在校直机上并紧固。

6

拆下轮罩 (1) 和横梁 (2)。

AR62.20-P-1200-21LW

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

i
市售设备/工具

圆形钢丝刷

电动车身竖锯

焊点铣床

高强度钢用钻头和铣刀

干式/湿式真空吸尘器

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

7

拆下前围板 (3)、踏板机构盘 (4) 和前围板横梁 (5)。

AR62.25-P-1110-01LWE

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

i
市售设备/工具

圆形钢丝刷

焊点铣床

高强度钢用钻头和铣刀

电动车身竖锯

干式/湿式真空吸尘器

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

8

准备前围板 (3)、踏板机构盘 (4) 和前围板横梁 (5)。

AR62.25-P-1110-02LWE

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

i
市售设备/工具

圆形钢丝刷

电动车身竖锯

a
风险
severity=D

研磨铝粉有引发爆炸的
风险
,吸入该粉末有危害人体呼吸系统的
风险
。

佩戴防尘面罩, 防护眼镜和防护手套.

使用合适的接地除尘装置.

AS60.00-Z-0007-01N

9

准备轮罩 (1) 和横梁 (2)。

AR62.20-P-1200-19LW

i
不需要轮罩 (1) 上的切口“A”。

i
市售设备/工具

圆形钢丝刷

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

d

安装

a
风险
severity=D

弧焊所使用的高电压存在致命的
风险
。在有高危易燃品的区域进行焊接时有爆炸的
风险
。焊接时溅出的焊渣和紫外线有造成
受伤的
风险
。吸入焊接气体有中毒的
风险
。

使用隔垫. 穿戴防护服, 防护眼镜及防护面罩. 从危险区域移走高度易燃材料. 使用排气系统.

AS00.00-Z-0007-01A

专业提示
severity=N

防止在进行电焊和焊接作业时损坏部件的措施

AH60.00-P-0001-02A

关于铆接的一般信息

AH60.00-P-0003-01N

10

安装轮罩 (1)、横梁 (2)、前围板 (3)、踏板机构盘 (4) 和前围板横梁 (5)。

AR62.25-P-1110-05LWE

A

000 588 01 84 00 焊接器

WS60.00-P-0021K

A

000 588 02 84 00 焊接器

WS60.00-P-0022K

A

000 588 01 23 00 车身矫直装置

WS60.00-P-0023K

i
市售设备/工具

高强度钢用钻头

手动临时紧固件 6.35 mm

空心铆钉枪（最小拔出力 19 kN）

干式/湿式真空吸尘器

电动车身竖锯

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

白色密封剂, 310 ml, DBL 6069.20

*BR00.45-Z-1003-01A

车身双组份粘结剂套件

*BR00.45-Z-1162-02A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1035-13A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1012-13A

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1016-13A

空心铆钉 6.4 (夹距 7.82 mm 至 9.83 mm, 拉脱力最小 16 kN)

*BR00.45-Z-1034-13A

11

将车辆从校直机上松开，升起，然后拆下校直机。

12

清洁焊缝和金属板凸缘。

i
市售设备/工具

圆形钢丝刷

13

安装上部前纵梁。

型号 238

AR62.20-P-1286LWO

型号 213, 253

型号 293

AR62.20-P-1286LW

14

安装修理点区域中的可拆卸零件。

检修工具

号码

名称

订单号

BR00.45-Z-1001-07A

适用于点焊的锌粉漆

A 000 986 34 42

BR00.45-Z-1003-01A

白色密封剂, 310 ml, DBL 6069.20

A 001 989 63 20

BR00.45-Z-1012-13A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

A 004 990 16 97

BR00.45-Z-1016-13A

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

A 004 990 17 97

BR00.45-Z-1034-13A

空心铆钉 6.4 (夹距 7.82 mm 至 9.83 mm, 拉脱力最小 16 kN)

A 003 990 80 97

BR00.45-Z-1035-13A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

A 000 991 76 32

BR00.45-Z-1162-02A

车身双组份粘结剂套件

A 012 989 17 71
