型号

213

型号

238

1

横梁

8b

螺钉

2

左侧空气导管

8c

螺钉

3

右侧空气导管

8d

螺钉

4

中央空气导管

9

套管

5

固定卡

10

螺栓

7

电线束

A2/91

蓝牙® 天线

8a

螺钉

A26/17

主机

1

横梁

13

螺栓

11

中央控制台空气导管

14

螺栓

12

螺栓

15

螺钉

e
d

拆卸/安装

1

拆下左侧通风口出口温度传感器和右侧通风口出口温度传感器

型号 238

AR83.30-P-7801LWO

型号 213

AR83.30-P-7801LWE

2

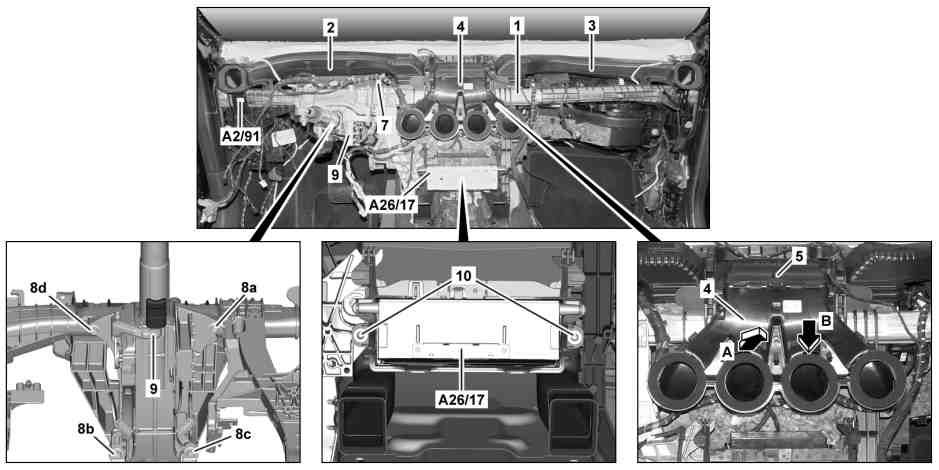

拆下左侧空气导管 (2) 和右侧空气导管 (3)

3

沿箭头 A 所示方向分开中央空气导管 (4) 并从固定卡 (5) 上向下拆下 (箭头 B 所示)

4

将蓝牙 (Bluetooth®) 天线 (A2/91) 从横梁 (1) 上拆下

5

将电线束 (7) 从横梁 (1) 上拆下

i
注意安装位置.

l
夹子拆卸器

*452589016300

6

旋开横梁 (1) 上的螺栓 (8a, 8b, 8c, 8d) 并小心地放置套管 (9)

i
安装:
更换螺钉/螺栓 (8a, 8b, 8c, 8d).

先用手轻轻放置螺栓 (8a, 8b, 8c, 8d), 然后以给定顺序将它们拧紧.

n
螺栓 - 连接转向柱管到仪表板下方横梁

*BA46.10-P-1001-03S

7

松开螺栓 (10) 并将主机 (A26/17) 放到一旁

8

拆下中央空气导管 (11)

9

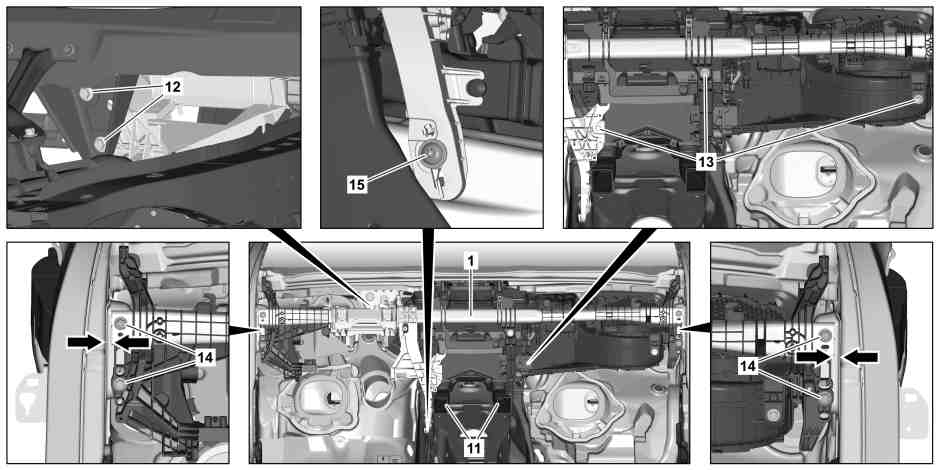

标记横梁 (1) 相对于 A 柱的安装位置 (箭头所示)

10

拆下螺钉/螺栓 (12)

n
螺钉/螺栓 - 连接横梁到风挡玻璃下面的发动机舱壁

*BA68.10-P-1002-02G

11

拆下螺栓 (13)

12

拆下螺钉/螺栓 (15)

n
螺钉/螺栓 - 连接横梁支杆到变速箱通道侧面

*BA68.10-P-1003-02G

13

拆下螺栓 (14)

i
安装:
松松地拧入螺栓 (14), 根据 A 柱上的标记调整横梁 (1) 并拧紧螺栓 (14).

n
螺钉/螺栓 - 连接横梁到 A 柱

*BA68.10-P-1001-02G

14

将横梁 (1) 从车辆的驾驶员侧拆下

i
将横梁 (1) 从驾驶员侧电线束 (7) 中导出.

i
必须有助手协助.

15

按照拆卸的相反顺序进行安装

n
套管

号码

名称

型号 213

型号 238

BA46.10-P-1001-03S

螺栓 - 连接转向柱管到仪表板下方横梁

第 1 级

Nm

12

12

第 2 级

∡°

90

90

n
仪表板下方的横梁

号码

名称

型号 213

型号 238

BA68.10-P-1001-02G

螺钉/螺栓 - 连接横梁到 A 柱

Nm

25

25

n
仪表板下方的横梁

号码

名称

型号 213

型号 238

BA68.10-P-1002-02G

螺钉/螺栓 - 连接横梁到风挡玻璃下面的发动机舱壁

间隙孔

Nm

25

25

盲孔

Nm

30

-

n
仪表板下方的横梁

号码

名称

型号 213

型号 238

BA68.10-P-1003-02G

螺钉/螺栓 - 连接横梁支杆到变速箱通道侧面

Nm

30

25
