型号

205

型号

213

型号

253

型号

293

更改提示

17.12.2015

螺栓 - 连接横梁到隔音件

车型 205

BA62.30-P-1001-01H

17.12.2015

螺栓 - 连接横梁到隔音件

车型 253

BA62.30-P-1001-01H

07.12.2016

螺栓 - 连接大灯支架到横梁

车型 205

BA62.30-P-1002-01H

14.09.2017

螺栓 - 连接横梁到隔音件

车型 213

BA62.30-P-1001-01H

14.09.2017

螺栓 - 连接横梁到隔音件

车型 253

BA62.30-P-1001-01H

28.05.2020

螺栓 - 连接支撑杆到隔音件

车型 213

BA62.30-P-1004-01H

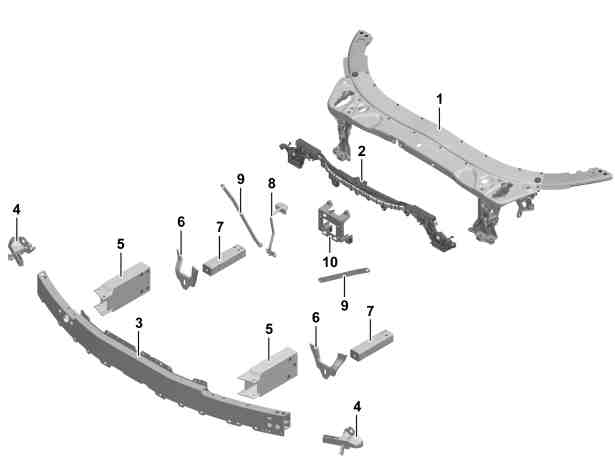

图示为车型 205

1

前端模块支架

2

支撑杆（车型 205、213）

3

横梁

4

支架

5

减震材料

6

支架

7

减震材料

8

门锁撞栓

9

支撑杆

10

支架（装配驾驶员辅助组件增强版/代码 23P 或装配限距控制系统增强版 (DISTRONIC PLUS)/代码 239）

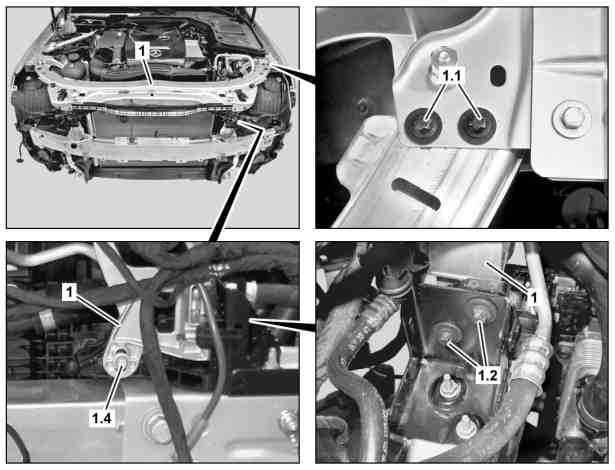

图示为车型 205 的车辆左侧

1

前端模块支架

1.1

螺栓

1.2

螺栓

1.4

螺栓（车型 205）

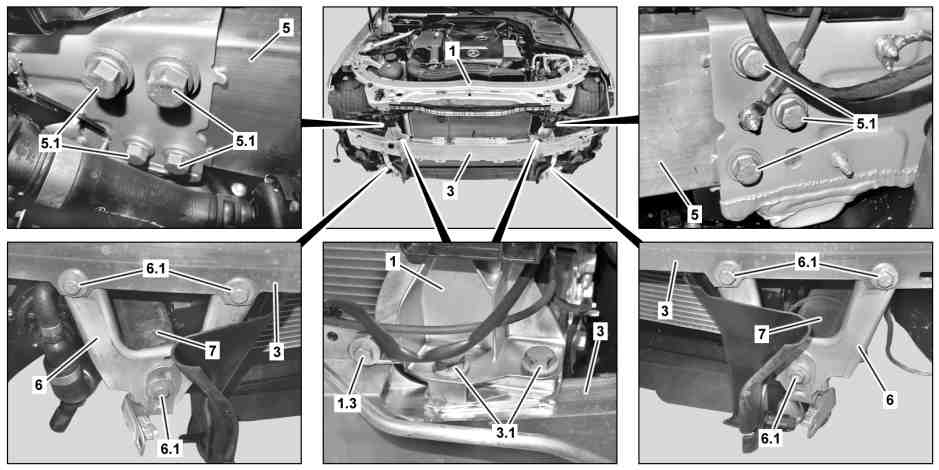

图示为车型 205

1

前端模块支架

5.1

螺栓

1.3

螺钉

6

支架

3

横梁

6.1

螺栓

3.1

螺栓

7

减震材料

5

减震材料

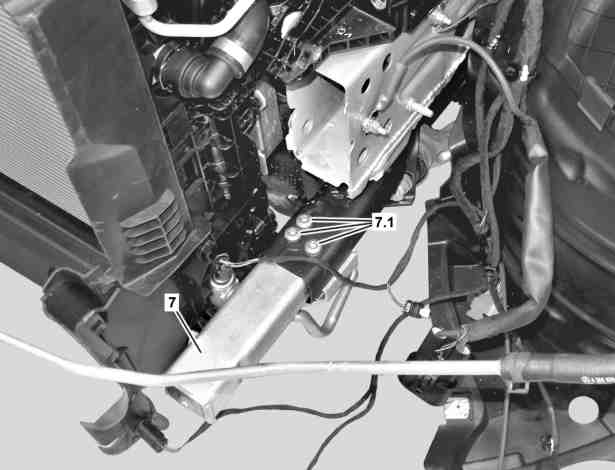

图示为车型 205 的车辆左侧

7

减震材料

7.1

螺栓

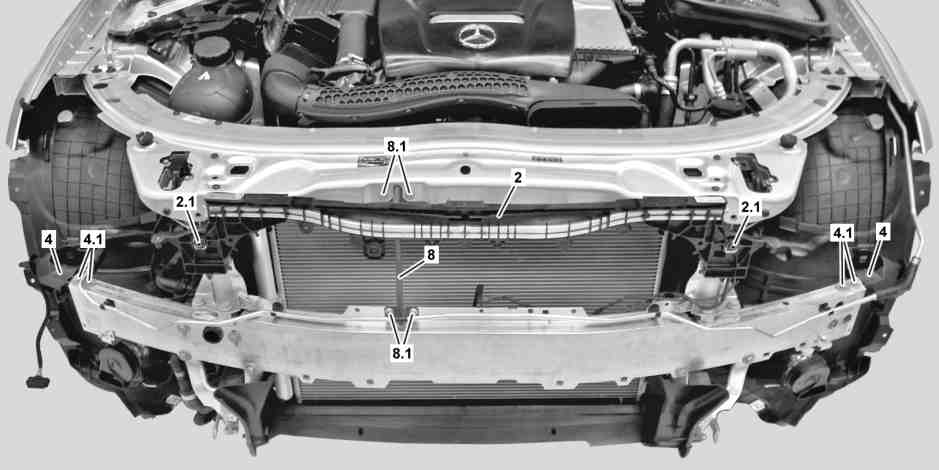

图示为车型 205

2

支撑杆（车型 205、213）

4.1

螺栓

2.1

螺钉（车型 205、213）

8

门锁撞栓

4

支架

8.1

螺栓

车型 213

8

门锁撞栓

14

螺钉

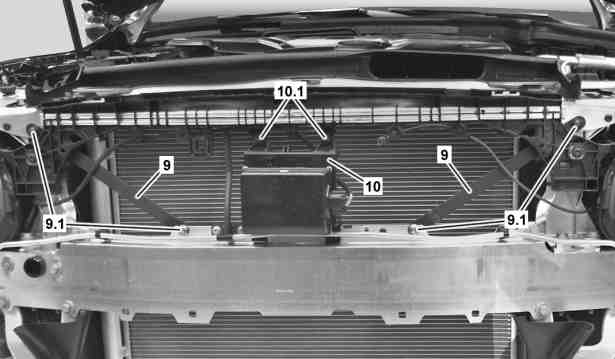

图示为车型 205，装配驾驶辅助组件增强版/代码 23P

9

支撑杆

9.1

螺栓

10

支架（装配驾驶员辅助组件增强版/代码 23P 或装配限距控制系统增强版 (DISTRONIC PLUS)/代码 239）

10.1

螺栓（装配驾驶员辅助组件增强版/代码 23P 或装配限距控制系统增强版 (DISTRONIC PLUS)/代码 239）

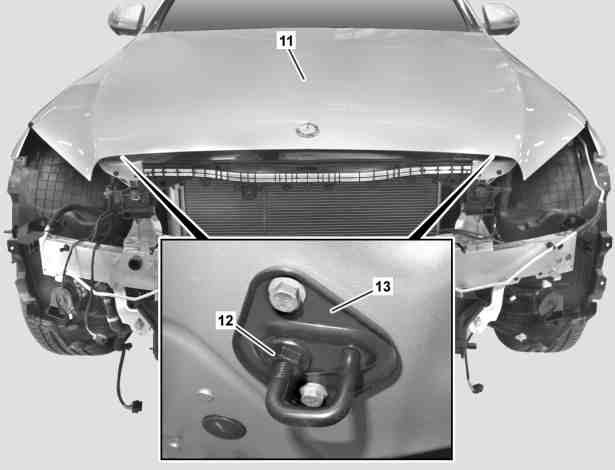

图示为车型 205

11

发动机罩

12

螺母

13

发动机罩锁闩上部件

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

e

拆卸

1

拆下修理区域中的所有可拆卸零件

2

松开前端模块支架 (1) 左右两侧的螺栓（1.1、1.2）

3

松开前端模块支架 (1) 左侧和右侧螺栓 (1.4)

型号 205

4

松开支架 (6) 上的下部螺栓 (6.1)

5

松开隔音件 (5) 上的螺栓 (5.1)

6

将前端模块支架 (1) 连同横梁 (3) 一起拆下

i
需要助手的帮助。

7

拆下左右两侧的螺钉 (7.1)

8

拆下左右两侧的阻尼件 (7)

d

安装

9

安装左右两侧的阻尼件 (7) 并将螺栓 (7.1) 拧到拧不动为止

i
暂时不要拧紧螺钉 (7.1)。

10

安装隔音件 (5) 并将螺栓 (5.1) 拧到拧不动为止

i
暂时不要拧紧螺钉 (5.1)。

11

安装横梁 (3)

12

安装前端模块支架 (1) 并将左右两侧的螺栓（1.1、1.2、1.3、3.1）拧到拧不动为止

i
暂时不要拧紧螺栓（1.1、1.2、1.3、3.1）。

13

将左右两侧的螺栓 (1.4) 拧到拧不动为止

型号 205

i
暂时不要拧紧螺栓 (1.4)。

14

安装支架 (6) 并将螺栓 (6.1) 拧到拧不动为止

i
暂时不要拧紧螺钉 (6.1)。

15

拧紧螺钉 (7.1)

n
螺栓 - 连接隔音件到前轴托架

*BA62.30-P-1006-01H

16

拧紧螺钉 (5.1)

n
螺栓 - 连接隔热层到纵梁

*BA62.30-P-1005-01H

17

拧紧螺钉 (3.1)

n
螺栓 - 连接横梁到隔音件

*BA62.30-P-1001-01H

18

拧紧左右两侧的螺栓（1.1、1.2、1.3）

n
螺栓 - 连接前部模块托架/横杆到车身/前部模块托架的角型托架

*BA62.30-P-1007-01H

19

拧紧左侧和右侧螺钉 (1.4)

型号 205

n
螺栓 - 连接前部模块托架/横杆到车身/前部模块托架的角型托架

*BA62.30-P-1007-01H

20

拧紧螺钉 (6.1)

21

安装门锁撞栓 (8) 并紧固螺钉 (8.1)

n
螺栓 - 连接门锁撞栓到横梁/前部模块托架

*BA62.30-P-1008-01H

22

安装左右两侧的支撑杆 (9) 并拧紧螺钉 (9.1)

n
螺栓 - 连接支杆到横梁

*BA62.30-P-1003-01H

n
螺栓 - 连接支杆到隔音件

*BA62.30-P-1004-01H

23

拧紧螺栓 (14)

型号 213

24.1

安装支撑杆 (2) 并拧紧螺栓 (2.1)

型号 205

型号 213

24.2

将左侧灯组和右侧灯组的支架安装在前端模块支架 (1) 上，然后拧紧螺栓 (2.1)

型号 253

型号 293

25

安装左右两侧的支架 (4) 并拧紧螺栓 (4.1)

n
螺栓 - 连接大灯支架到横梁

*BA62.30-P-1002-01H

26

安装支架 (10) 并拧紧螺钉 (10.1)

型号 205, 213, 253, 293

带代码239 (车距车速自动调节系统专业版 (DISTRONIC PRO))

型号 205, 213, 253, 293

带代码23P (行驶套件)

27

通过转动左右两侧发动机罩锁上部件 (13) 的螺母 (12) 将发动机罩 (11) 的高度调整至与左右两侧翼子板平齐

28

将防腐蜡涂抹到车身连接处

空腔防腐剂 (无溶剂), 1 升

*BR00.45-Z-1003-05A

29

安装待修理区域中的所有可拆卸零件

n
横梁和前部加强件

号码

名称

型号 205

型号 213

BA62.30-P-1001-01H

螺栓 - 连接横梁到隔音件

M10

第 1 级

左侧

Nm

28

28

右侧

Nm

28

35

第 2 级

∡°

135

135

n
横梁和前部加强件

号码

名称

型号 253

型号 293

BA62.30-P-1001-01H

螺栓 - 连接横梁到隔音件

M10

第 1 级

左侧

Nm

28

28

右侧

Nm

35

35

第 2 级

∡°

135

135

n
横梁和前部加强件

号码

名称

型号 205

型号 213

BA62.30-P-1002-01H

螺栓 - 连接大灯支架到横梁

M6

Nm

10

8

n
横梁和前部加强件

号码

名称

型号 253

型号 293

BA62.30-P-1002-01H

螺栓 - 连接大灯支架到横梁

M6

Nm

8

10

n
横梁和前部加强件

号码

名称

型号 205

型号 213

BA62.30-P-1003-01H

螺栓 - 连接支杆到横梁

M8

Nm

20

20

n
横梁和前部加强件

号码

名称

型号 253

型号 293

BA62.30-P-1003-01H

螺栓 - 连接支杆到横梁

M8

Nm

20

20

n
横梁和前部加强件

号码

名称

型号 205

型号 213

BA62.30-P-1004-01H

螺栓 - 连接支杆到隔音件

M8

Nm

20

20

n
横梁和前部加强件

号码

名称

型号 253

型号 293

BA62.30-P-1004-01H

螺栓 - 连接支杆到隔音件

M8

Nm

20

23

n
横梁和前部加强件

号码

名称

型号 205

型号 213

BA62.30-P-1005-01H

螺栓 - 连接隔热层到纵梁

M12

第 1 级

Nm

90

90

第 2 级

∡°

90

90

n
横梁和前部加强件

号码

名称

型号 253

型号 293

BA62.30-P-1005-01H

螺栓 - 连接隔热层到纵梁

M12

第 1 级

Nm

90

90

第 2 级

∡°

90

90

n
横梁和前部加强件

号码

名称

型号 205

型号 213

BA62.30-P-1006-01H

螺栓 - 连接隔音件到前轴托架

M8

Nm

23

23

n
横梁和前部加强件

号码

名称

型号 253

型号 293

BA62.30-P-1006-01H

螺栓 - 连接隔音件到前轴托架

M8

Nm

23

23

n
横梁和前部加强件

号码

名称

型号 205

型号 213

BA62.30-P-1007-01H

螺栓 - 连接前部模块托架/横杆到车身/前部模块托架的角型托架

Nm

11

11

n
横梁和前部加强件

号码

名称

型号 253

型号 293

BA62.30-P-1007-01H

螺栓 - 连接前部模块托架/横杆到车身/前部模块托架的角型托架

Nm

11

11

n
横梁和前部加强件

号码

名称

型号 205

型号 213

BA62.30-P-1008-01H

螺栓 - 连接门锁撞栓到横梁/前部模块托架

Nm

10

10

n
横梁和前部加强件

号码

名称

型号 253

型号 293

BA62.30-P-1008-01H

螺栓 - 连接门锁撞栓到横梁/前部模块托架

Nm

10

10

检修工具

号码

名称

订单号

BR00.45-Z-1003-05A

空腔防腐剂 (无溶剂), 1 升

A 000 986 72 70 10
