型号

213 带发动机254, 256, 264, 274, 276, 642, 654, 656

型号

238

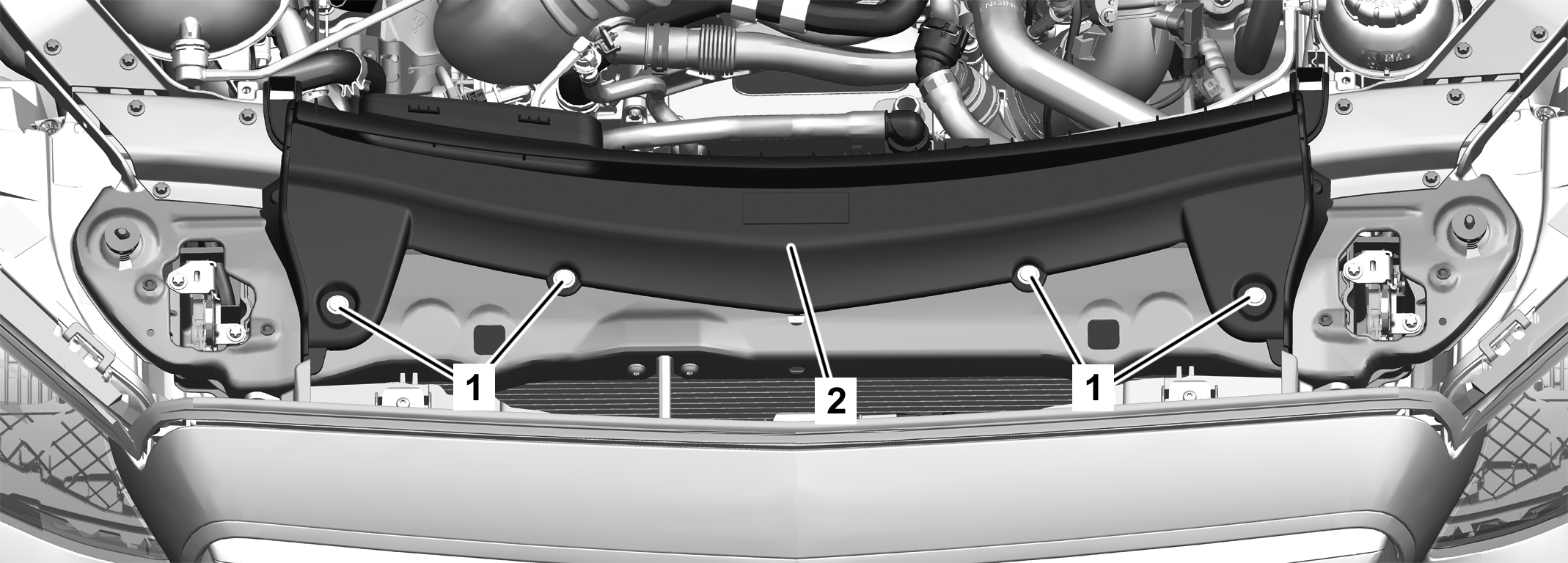

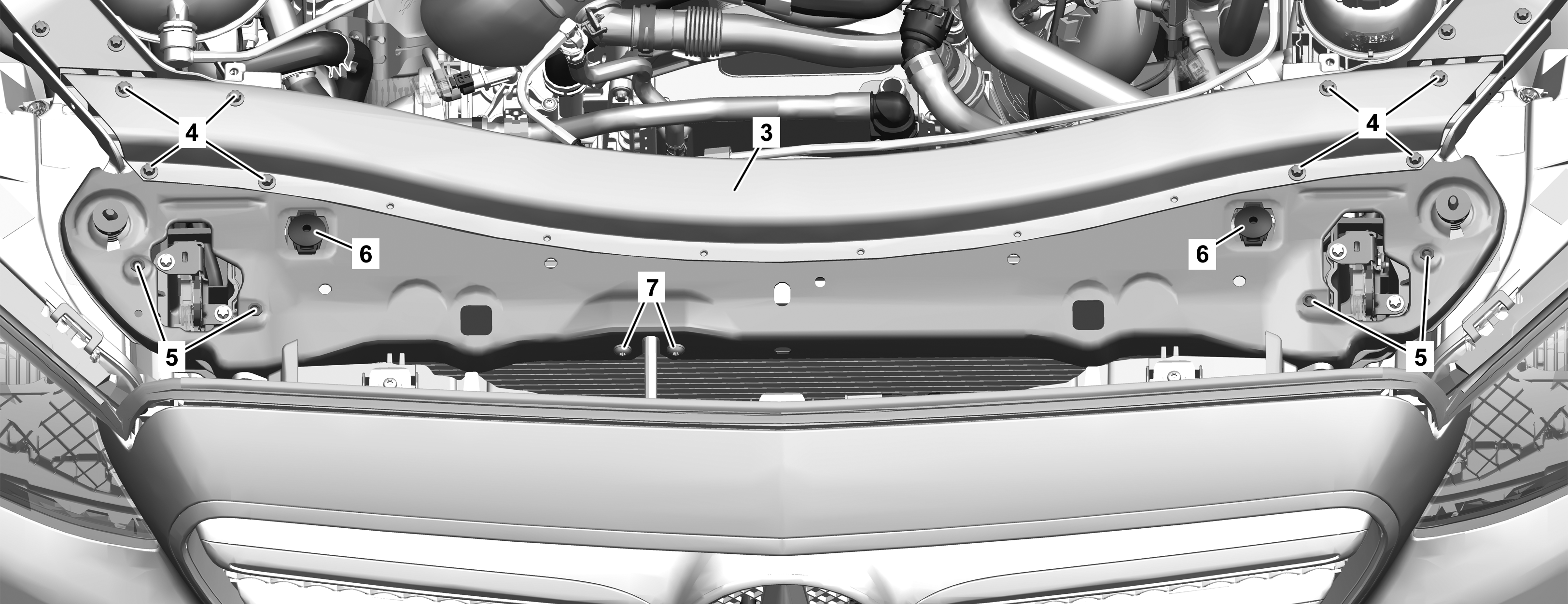

图示为车型 213，装配发动机 264

1

紧固夹

2

通风气道部分

3

散热器横梁

6

安装夹

4

螺栓

7

螺栓

5

螺栓

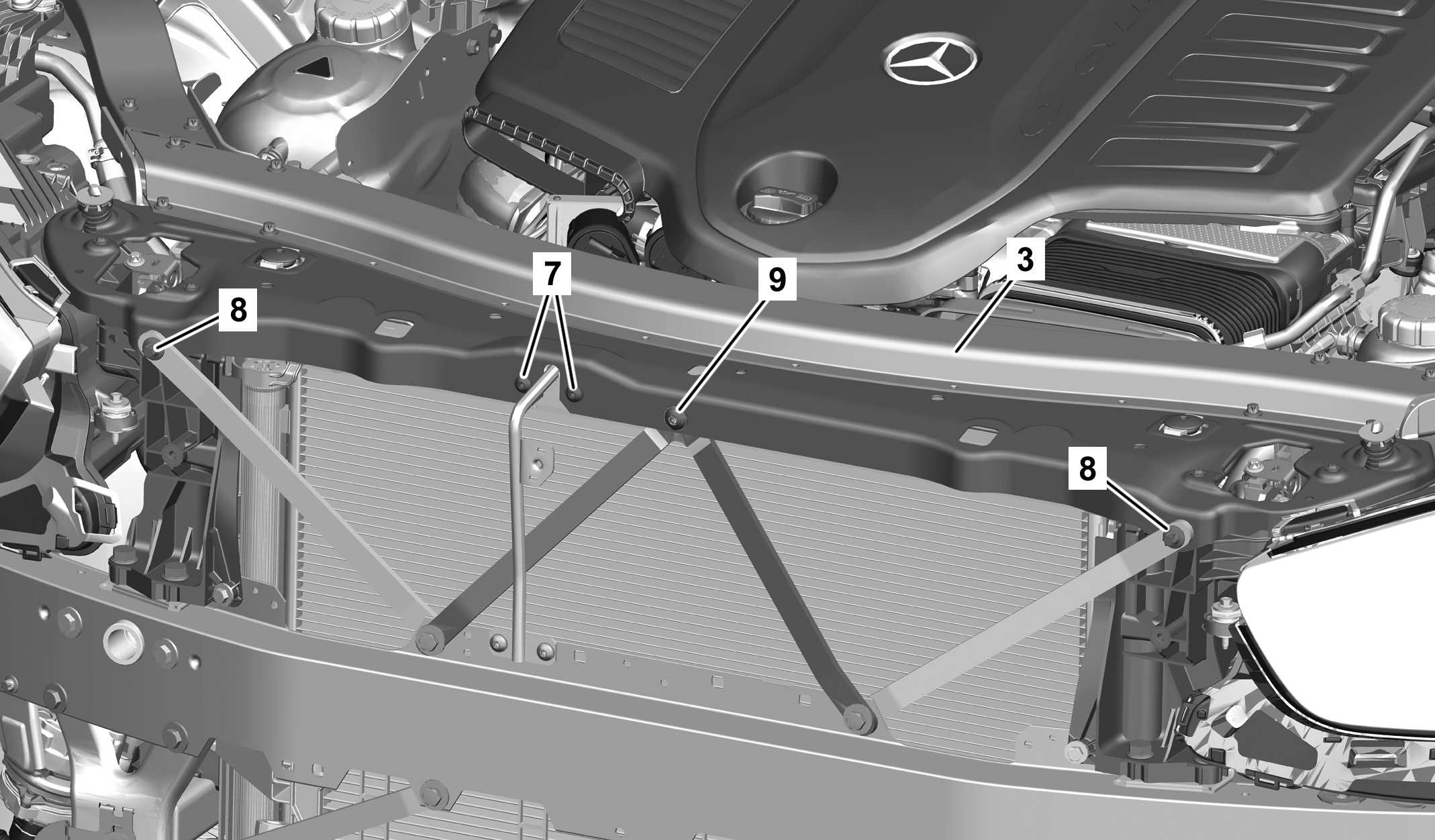

图示为车型 238，装配发动机 264（保险杠已拆下）

3

散热器横梁

7

螺栓

8

螺钉

9

螺钉

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

e
d

拆卸/安装

1

打开发动机罩并使其保持直立姿势。

2

将发动机进气道从通风气道部分 (2) 上断开。

i
发动机进气道的数量随发动机而异。

3

拆下紧固夹 (1)，然后拆下通风气道部分 (2)。

l
夹子拆卸器

*452589016300

4

拆下螺钉/螺栓 (4)。

n
螺栓 - 连接前部模块托架/横杆到车身/前部模块托架的角型托架

*BA62.30-P-1007-01H

5

拆下螺栓 (5)。

6

拆下螺钉 (7)。

n
螺栓 - 连接门锁撞栓到横梁/前部模块托架

*BA62.30-P-1008-01H

7

拆下螺钉 (8)。

n
螺栓 - 连接支杆到横梁

*BA62.30-P-1003-01H

8

拆下螺钉 (9)。

型号 238

n
螺栓 - 连接支杆到横梁

*BA62.30-P-1003-01H

9

拆下紧固夹 (6)。

10

将散热器横梁 (3) 从车辆中提出。

11

按照与拆卸相反的顺序进行安装

n
横梁和前部加强件

号码

名称

型号 213

型号 238

BA62.30-P-1003-01H

螺栓 - 连接支杆到横梁

M8

Nm

20

20

n
横梁和前部加强件

号码

名称

型号 213

型号 238

BA62.30-P-1007-01H

螺栓 - 连接前部模块托架/横杆到车身/前部模块托架的角型托架

Nm

11

11

n
横梁和前部加强件

号码

名称

型号 213

型号 238

BA62.30-P-1008-01H

螺栓 - 连接门锁撞栓到横梁/前部模块托架

Nm

10

10
