AR63.10-P-0662-03LF
安装后轮罩部分
型号
205
型号
213
型号
217
型号
222
型号
253
型号
293
i
以下图示操作步骤以车型 222 的车辆左侧为例，并且必须在车辆右侧发生损坏的情况下对以相同方法对车辆右侧执行。视损坏程度而定，可能因空间限制而无法设定铆钉。在此情况下，使用惰性气体塞焊替代铆钉。
1

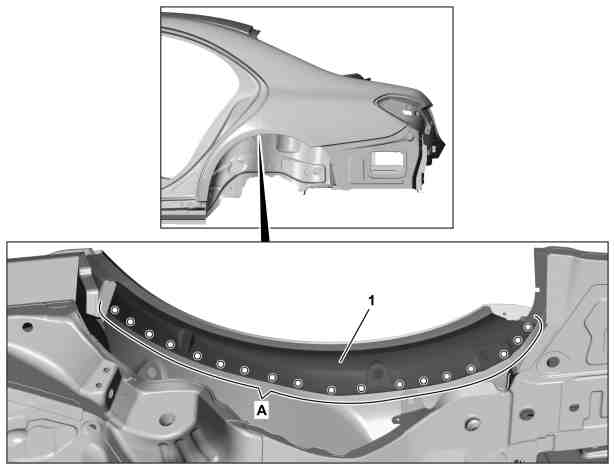

安装外部后轮罩分段 (1)，调整并固定到位。
2
在外部后轮罩分段 (1) 上钻制直径为 6.7 mm 的铆钉孔（区域 A）。
3
拆下外部后轮罩分段 (1)。
4
去除外部后轮罩分段 (1) 和车身两侧的铆钉孔毛刺。
5
清除钻屑。
6
使用锌粉涂料涂抹铆接接头内侧。
P63.10-5201-06
7

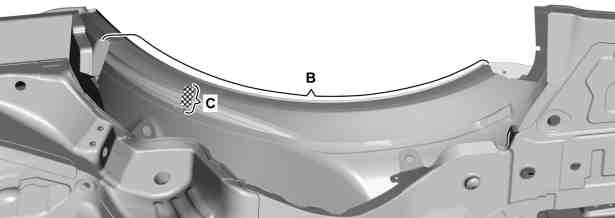

在后翼子板上以均匀间隔安装适当间隔垫片（区域 B）。
8
在后翼子板和泡沫部件上涂抹密封剂（区域 B 和 C）。
P63.10-5229-04
9

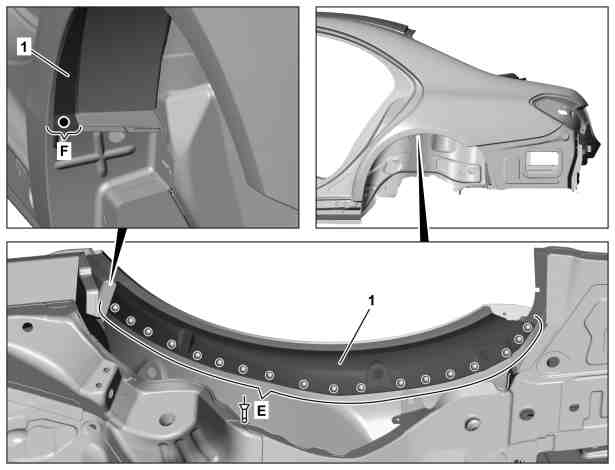

安装外部后轮罩分段 (1)，调整并固定到位。
10
使用直径为 6.4x12 的铆钉铆接外部后轮罩分段 (1)（区域 E）。
11
外部后轮罩分段 (1)
a
b
（区域 F）。
P63.10-5203-06
