AR63.10-P-0670-04LWE
安装内部后轮罩
型号
213, 290
i
以下操作步骤针对车型 213.0 的车辆左侧，如果车辆右侧损坏，其操作步骤与此类似。
须遵循上级服务文件以及服务文件中的安全信息。
P63.10-5508-08
1
安装轮罩 (1)，调整并固定到位。
2

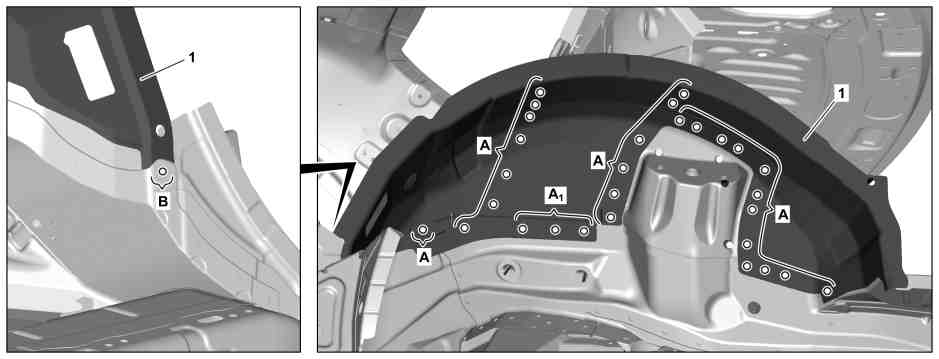

在车轮罩（1）中钻出铆钉孔，直径为  6.7 mm（区域 A、A
1
和 B）。
i
通过车身上现有的孔从内侧钻铆钉孔（区域 A）。

穿过车身上现有的孔钻铆钉孔（区域 B）。
3
拆下轮罩 (1).
4
去除轮罩 (1) 和车身上铆钉孔两侧的毛刺.
5
清除钻屑.
6
在铆接接头内侧涂抹锌粉涂料（区域 B）。
P63.10-5509-08
7

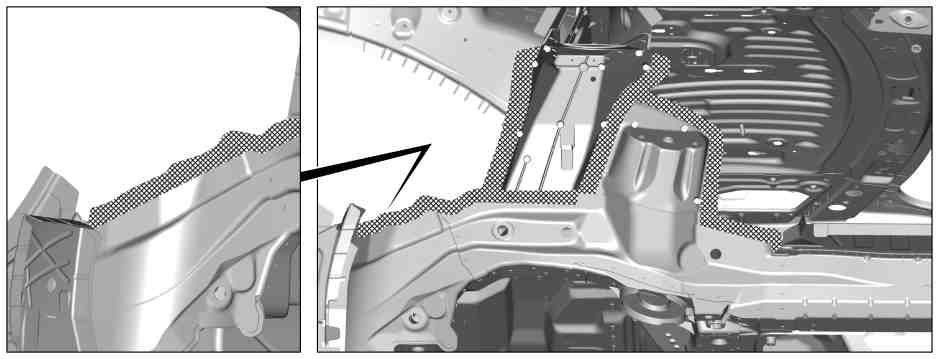

在车身上阴影区域内涂抹含有 2 种成份的粘结剂.
i
遵照粘合面的预处理规定和制造商关于含有 2 种成分的粘结剂干燥和处理时间的规范.
P63.10-5510-08

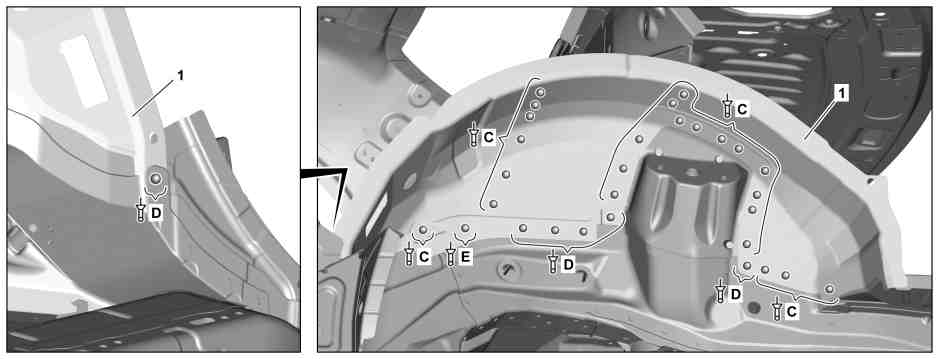

车型 213.0/1 上的铆接区域
8
安装轮罩 (1) 并固定到位。
9
型号 213.0/1

使用直径  6.5x12.5 的铆钉铆接轮罩 (1)（区域 C）。
10
型号 213.0/1

用直径为  6.4M6 的铆钉（区域 D、E）铆接轮槽（1）。
P63.10-5511-08

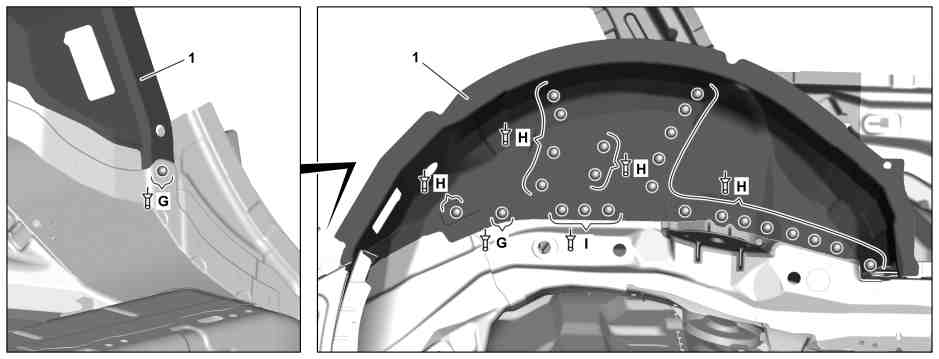

铆接区域 (车型 213.2、290)
11
型号 213.2, 290

用直径为  6.4M6 的铆钉（区域 G、I）铆接轮槽（1）。
12
型号 213.2, 290

用直径为  6.5 x 12.5 的铆钉（区域 Ｈ）铆接轮槽（1）。
P63.10-5512-09
13

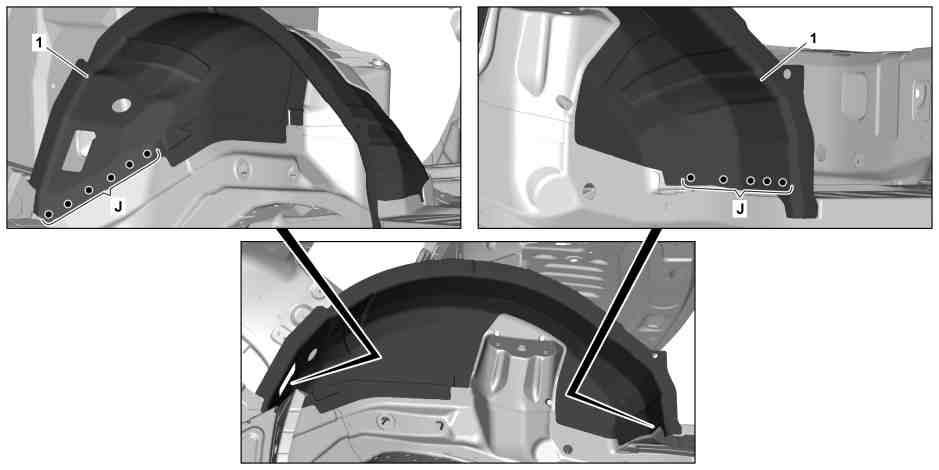

轮罩 (1)
a
b
（区域 J）。
