型号

213

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1009-01GA

后车门到侧构件底部

尺寸 "I"

mm

3,3 (±0,5)

3,3 (±0,5)

有关图片, 见

AR60.00-P-0700-01LWE

AR60.00-P-0700-01LWE

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1011-01GA

行李箱盖到后翼子板顶部

尺寸 "K"

mm

3,3 (±0,8)

-

有关图片, 见

AR60.00-P-0700-01LWE

-

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1014-01GA

后侧壁到尾灯

尺寸 "N"

mm

1 (±0,7)

1 (±0,7)

有关图片, 见

AR60.00-P-0700-01LWE

AR60.00-P-0700-01LWE

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1015-01GA

加油口盖板

尺寸 "O"

mm

2 (±0,5)

2 (±0,5)

有关图片, 见

AR60.00-P-0700-01LWE

AR60.00-P-0700-01LWE

检修工具

号码

名称

订单号

BR00.45-Z-1035-13A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

A 000 991 76 32

BR00.45-Z-1056-07A

1K-锌粉涂料

A 000 986 28 00

图示为车型 213.0 的车辆右侧

1

安装并调整外侧后轮罩 (1)、后翼子板、尾部灯、行李箱盖密封件和门锁撞栓。

2

检查缝隙并调整       。

3

将外侧后轮罩 (1) 固定到位。

4

拆下外侧后轮罩、后翼子板、尾部灯、行李箱盖密封件和门锁撞栓。

5

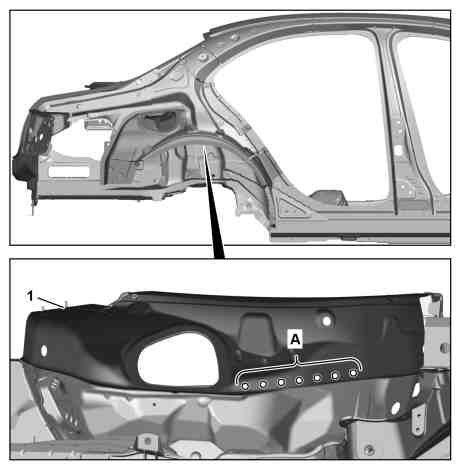

使用直径 6.7 mm 的钻头在外侧后轮罩 (1) 上钻制铆钉孔（区域 A）。

6

拆下外侧后轮罩 (1)。

7

去除外侧后轮罩 (1) 和车身上铆钉孔两侧的毛刺。

8

清除钻屑。

9

在铆接接头内侧涂敷锌粉涂料 。

图示为车型 213.0 的车辆左侧

图示为车型 213.0 的车辆右侧

10

安装外侧后轮罩 (1) 并固定到位。

11

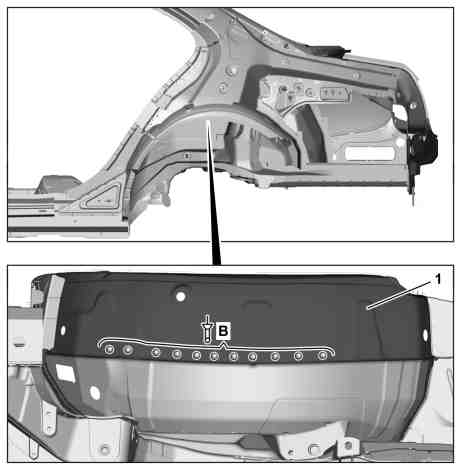

使用直径为 6.4 x 12 的铆钉铆接外侧后轮罩 (1) （区域 B）。

i
夹距 1.2 mm。

图示为车型 213.0 的车辆左侧

图示为车型 213.0 的车辆右侧

图示为车型 213.0 的车辆左侧

12

外侧后轮罩 (1)
a
b

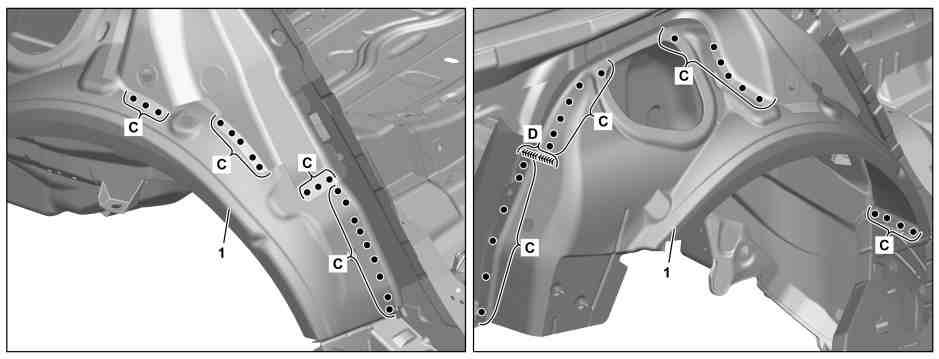

（区域 C）。

13

外侧后轮罩 (1)
k
f

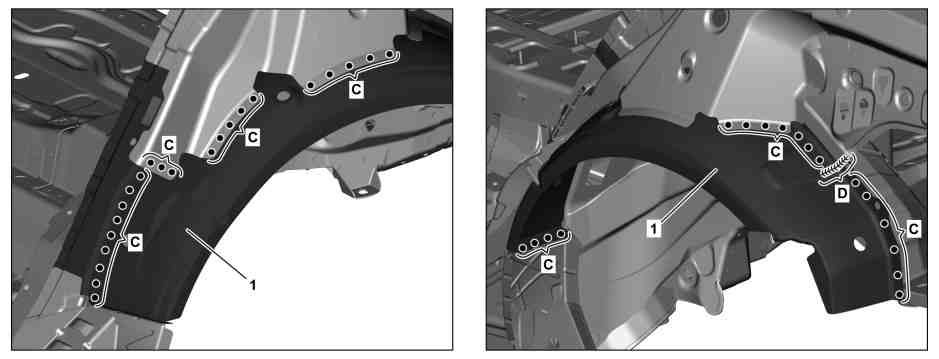

（区域 D）。
