型号

213.1

1

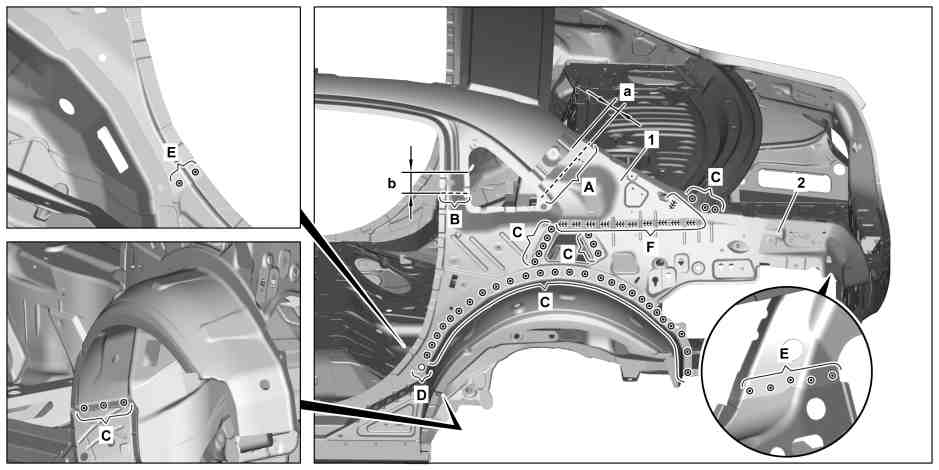

在 C 柱侧壁 (1) 上标记分离点并切割 (区域 A 和 B).

p
不要切割太深.

否则下面的部件可能受损且强度降低.

i
尺寸:

a = 约 30 毫米

b = 约 70 毫米

2

露出 C 柱侧壁 (1) 和加强件 (2) 上的点焊焊点并切除 (区域 C 和 E).

i
从内侧切除点焊焊点 (区域 E).

3

露出 C 柱侧壁 (1) 上的点焊焊点并用直径 6.5 毫米的钻头钻除 (区域 D).

4

露出 C 柱侧壁 (1) 上的激光焊焊缝并切除 (区域 F).

5

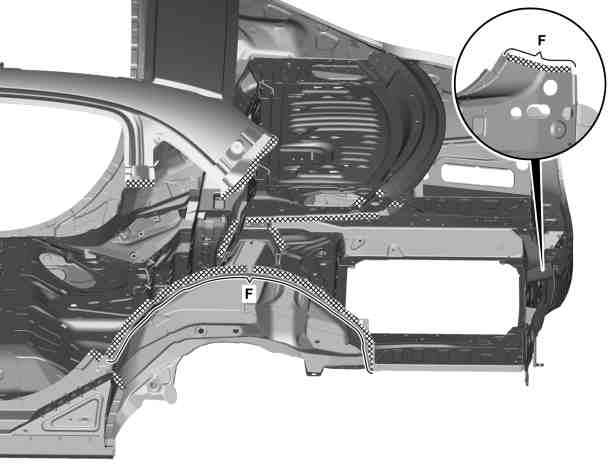

加热 C 柱侧壁 (1) 和加强件 (2) 的阴影区域.

i
阴影区域为粘合区域.

6

拆下 C 柱侧壁 (1) 和加强件 (2).

7

打磨连接面, 直至阴影区域露出金属.

i
打磨点焊凸缘, 直至两侧露出金属.

8

清除磨屑和钻屑.

9

使用锌粉漆涂敷点焊凸缘的内侧.

p
不要在粘合面上涂抹锌粉漆 (区域 F).

否则可能会出现附着力问题.

i
遵循粘合面的预处理规定.
