型号

213.1

1

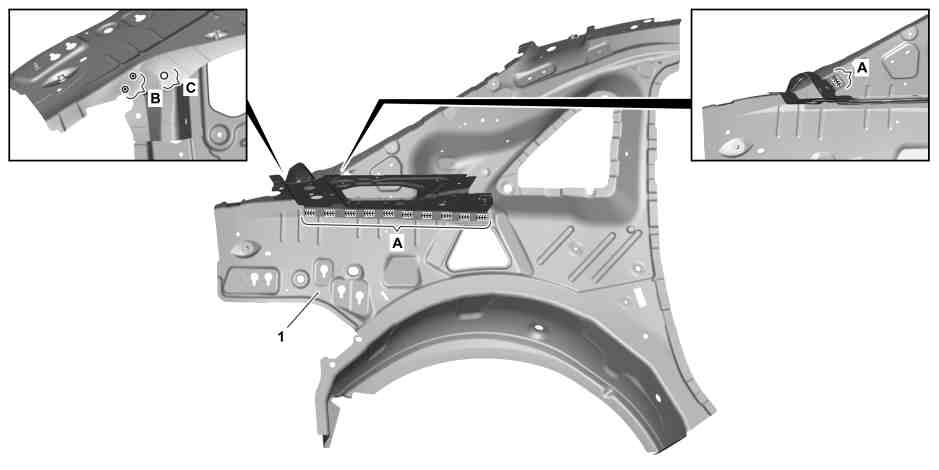

切除 C 柱侧壁 (1) 上的激光焊焊缝 (区域 A).

2

露出 C 柱侧壁 (1) 上的点焊焊点并从内侧切除 (区域 B).

3

露出 C 柱侧壁 (1) 上的点焊焊点并用直径 6.5 毫米的钻头钻除 (区域 C).

4

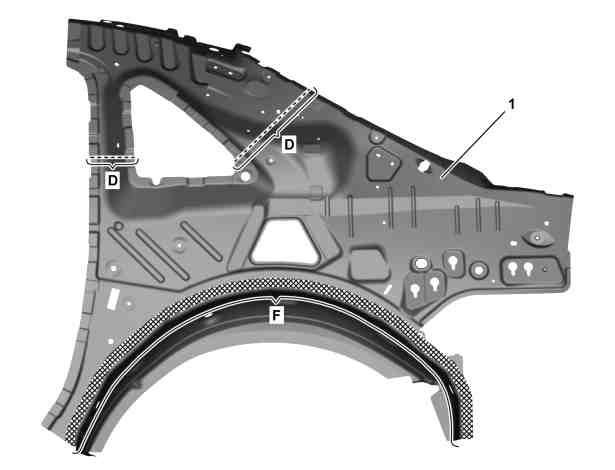

在 C 柱侧壁 (1) 上标记切割点并切除 (区域 D).

i
转移车辆上的分离点.

注意重叠约 5 毫米.

5

打磨 C 柱侧壁 (1) 上的连接面, 直至阴影区域露出金属 (区域 F).

i
遵循粘合面的预处理规定.

6

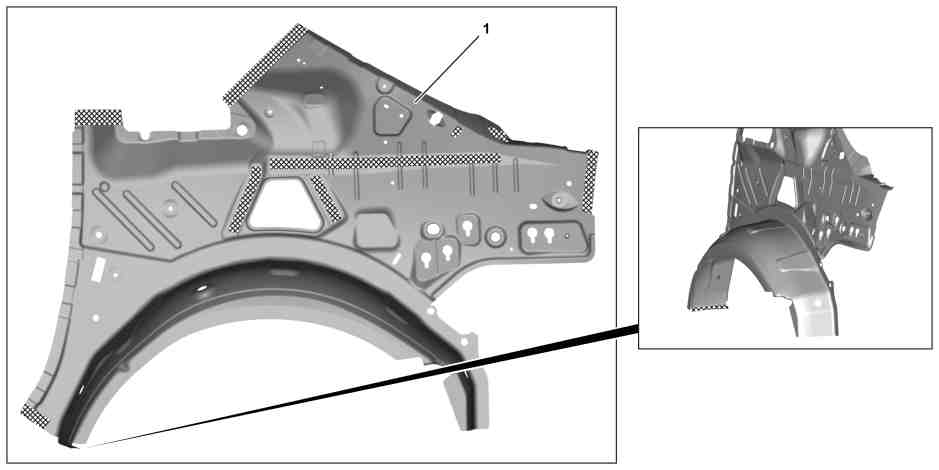

打磨 C 柱侧壁 (1) 上的连接面, 直至阴影区域露出金属.

i
打磨点焊凸缘, 直至两侧露出金属.

7

清除磨屑.

8

使用锌粉漆涂敷点焊凸缘的内侧.

9

打磨加强件 (2) 上的连接面, 直至阴影区域露出金属.

i
打磨点焊凸缘, 直至两侧露出金属.

10

清除磨屑.

11

使用锌粉漆涂敷点焊凸缘的内侧.

p
不要在粘合面上涂抹锌粉漆 (区域 G).

否则可能会出现附着力问题.

i
遵循粘合面的预处理规定.
