型号

213.1

1

安装内部 C 柱侧壁 (1) 和加强件 (2) 并调整.

2

安装 C 柱.

3

用门式支架安装后翼子板并调整.

4

将内部 C 柱侧壁 (1) 和加强件 (2) 固定到位.

5

拆下门式支架和后翼子板.

6

拆下 C 柱.

7

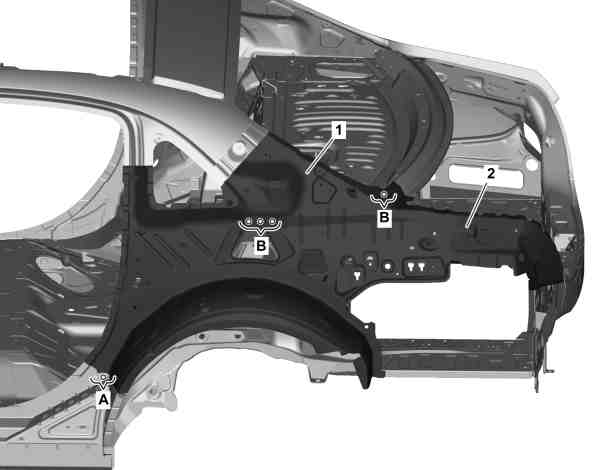

使用直径 6.7 毫米的钻头在内部 C 柱侧壁 (1) 上钻铆钉孔 (区域 A 和 B).

i
通过车身中现有的孔钻铆钉孔 (区域 A).

8

拆下内部 C 柱侧壁 (1) 和加强件 (2).

9

去除内部 C 柱侧壁 (1), 加强件 (2) 和车身上铆钉孔两侧的毛刺.

10

清除钻屑.

11

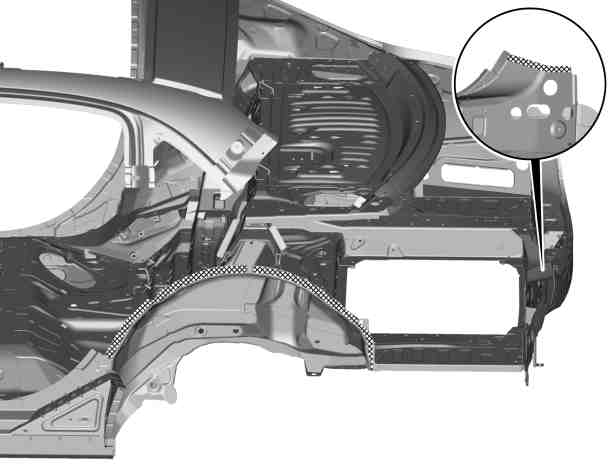

在车身上阴影区域涂抹双组份粘合剂.

i
遵照粘合面的预处理规定和制造商关于双组份粘合剂干燥和处理时间的规范.

12

安装内部 C 柱侧壁 (1) 和加强件 (2), 调整并固定就位.

13

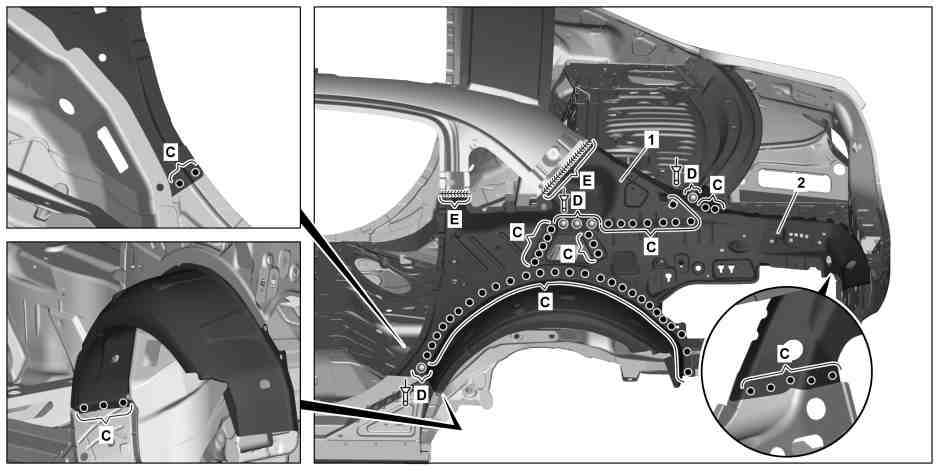

使用直径 6.4x12 的铆钉铆接内部 C 柱侧壁 (1) (区域 D).

14

内部 C 柱侧壁 (1) 和加强件 (2)
a
b
(区域 C).

15

内部 C 柱侧壁 (1)
k
g
(区域 E).

i
进行约 15 毫米长惰性气体保护焊缝焊.

16

将惰性气体保护焊焊缝打磨平整 (区域 E).

i
仅需磨平 C 柱和后翼子板上的粘合区域和接触面.

17

安装 C 柱和后翼子板并涂抹锌粉漆之后不能再清洁焊接接头.
