型号

213.0/1

1

安装 C 柱 (1) 和支杆 (2), 调整并固定就位.

2

在 C 柱 (1) 和支杆 (2) 上钻制直径 6.7 毫米的铆钉孔 (区域 A 和 B).

3

拆下 C 柱 (1) 和支杆 (2).

4

去除 C 柱 (1), 支杆 (2) 和车身上铆钉孔两侧的毛刺.

5

清除钻屑.

6

使用锌粉漆涂敷铆接点内侧.

7

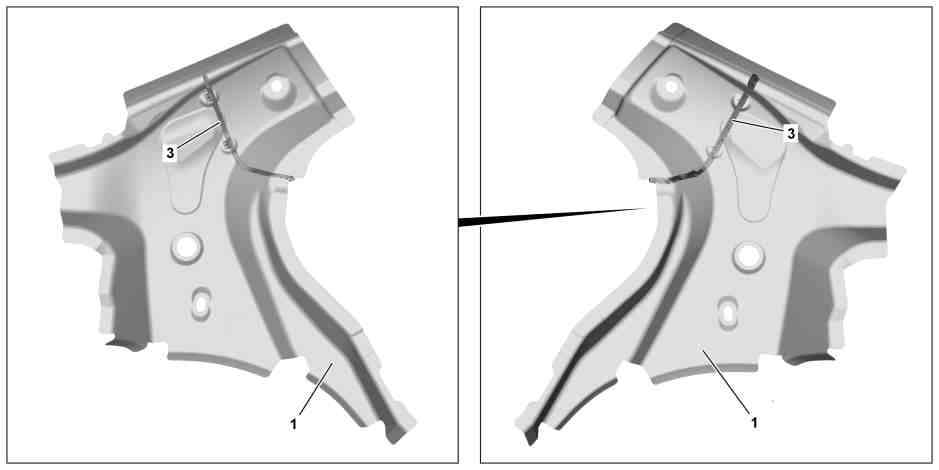

清洁 C 柱 (1) 上泡沫零部件 (3) 的接触面, 涂抹密封剂, 然后插入泡沫零部件 (3).

8

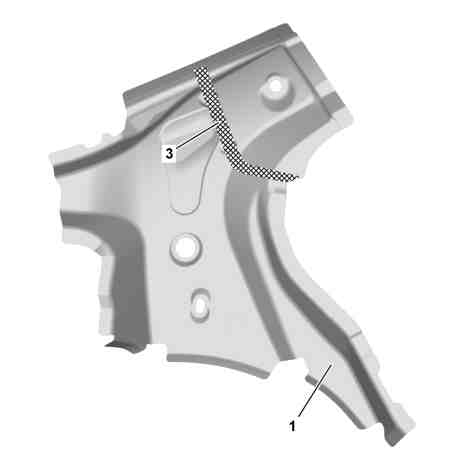

在阴影区域内 C 柱 (1) 的泡沫零部件 (3) 上涂抹密封剂.

9

安装 C 柱 (1) 和支杆 (2) 并固定就位.

10

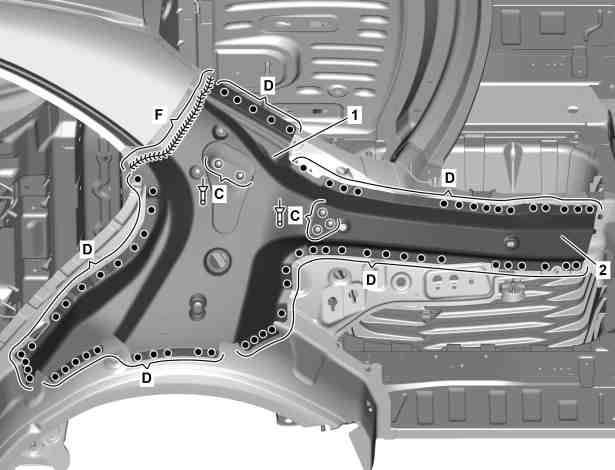

使用直径 6.4x12 的铆钉铆接 C 柱 (1) 和支杆 (2) (区域 C).

11

C 柱 (1) 和支杆 (2)
a
b
(区域 D).

12

C 柱 (1)
k
f
(区域 F).

i
以一定间隔进行惰性气体保护焊并使其在焊接期间冷却. 如此可减小热变形.

13

将 C 柱 (1) 上的惰性气体保护焊焊点打磨平整 (区域 F).

i
仅将后翼子板的涂胶区域和接触区域打磨平整 (区域 F).

14

安装后翼子板和涂抹锌粉漆后将不可再清洁焊接接头.
