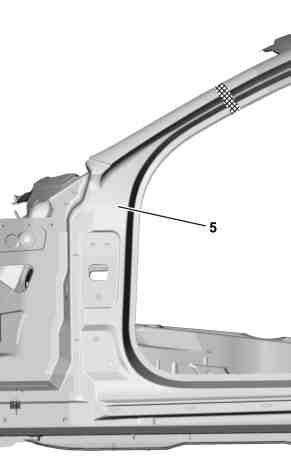

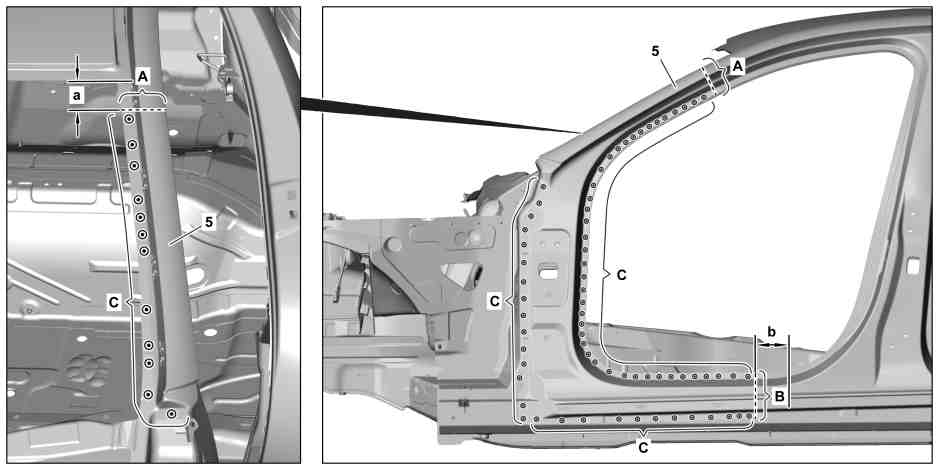

标记 A 柱镶板 (5) 上的分离点并切割 (区域 A 和 B).

p
不要切割过深.

否则下面的部件可能受损且强度降低.

i
尺寸:

a = 约 105  毫米

b = 约 30 毫米

2

露出 A 柱镶板 (5) 上的点焊焊点并切除 (区域 C).

i
必须切穿两层板的厚度切除 A 柱镶板 (5) 和 A 柱加强件的接头点焊焊点.

3

加热 A 柱镶板 (5) 的阴影区域.

i
阴影区域为粘合区域.

4

拆下 A 柱镶板 (5).

5

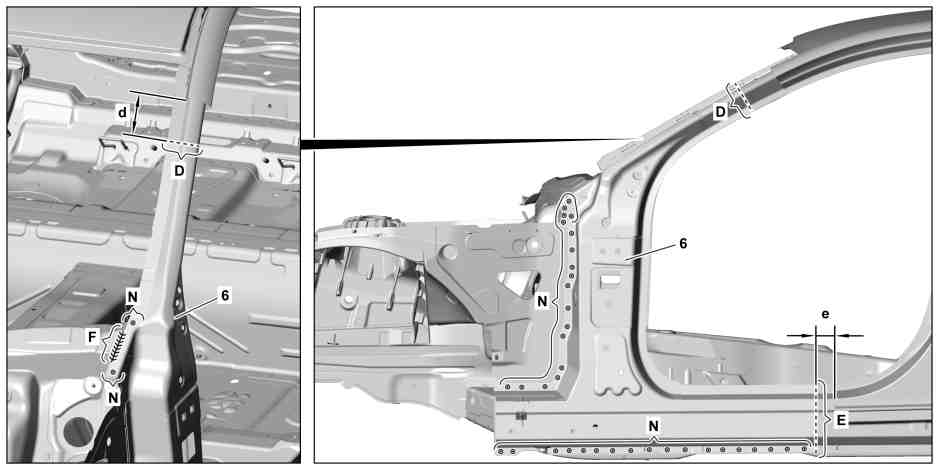

在 A 柱加强件 (6) 上标记分离点并切割 (区域 D 和 E).

p
不要切割过深.

否则下面的部件可能受损且强度降低.

i
尺寸:

d = 约 110 毫米

e = 约 55 毫米

6

露出 A 柱加强件 (6) 上的焊缝并切割 (区域 F).

7

露出 A 柱加强件 (6) 上的点焊焊点并切除 (区域 N).

i
必须通过切穿两层板的厚度切除 A 柱加强件 (6) 和 A 柱内板的接头点焊焊点.

8

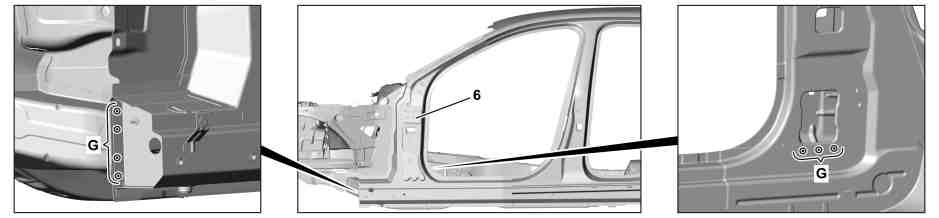

露出 A 柱加强件 (6) 上的点焊焊点并切除 (区域 G).

9

加热 A 柱加强件 (6) 的阴影区域.

i
阴影区域为粘合区域.

10

拆下 A 柱加强件 (6).

11

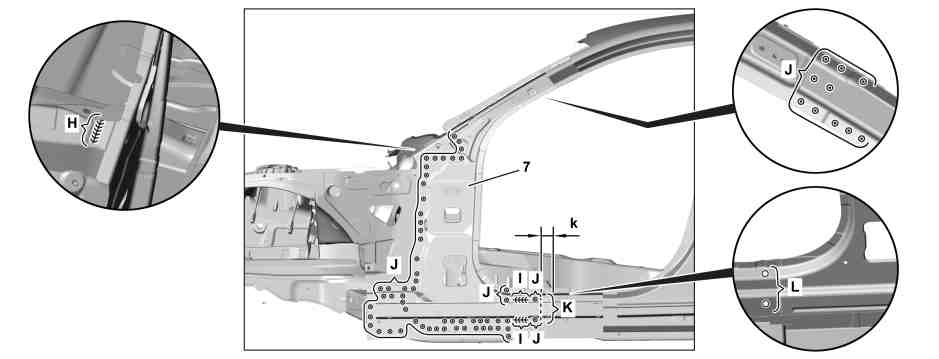

在 A 柱内镶板 (7) 上标记分离点并切割 (区域 K).

p
不要切割过深.

否则下面的部件可能受损且强度降低.

i
尺寸:

k = 约 45 毫米

12

露出 A 柱内镶板 (7) 上的 MIG 焊缝并切割 (区域 H).

13

露出 A 柱内镶板 (7) 上的点焊焊点并切除 (区域 J).

14

露出 A 柱内镶板 (7) 上的点焊焊点并用直径 6.5 毫米的钻头钻除 (区域 L).

15

露出 A 柱内镶板 (7) 上的焊缝并切割 (区域 I).

16

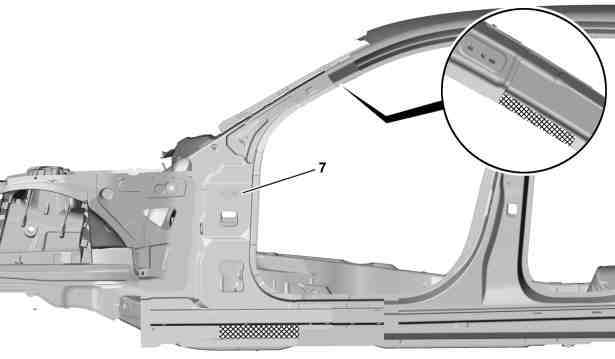

加热 A 柱内镶板 (7) 的阴影区域.

i
阴影区域为粘合区域.

17

拆下 A 柱内镶板 (7).

18

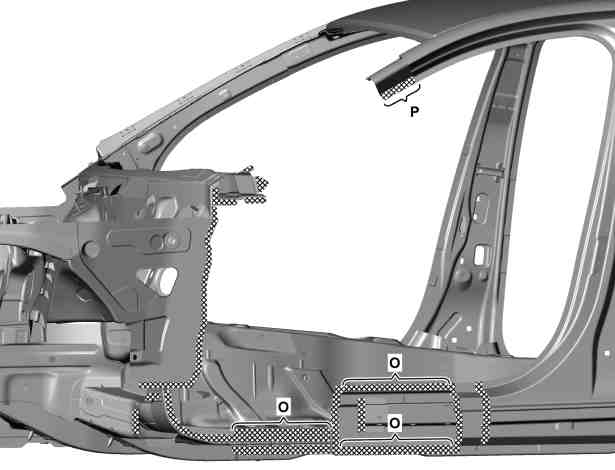

打磨连接面, 直至阴影区域露出金属.

i
打磨点焊凸缘, 直至两侧露出金属.

i
打磨连接面, 直至内侧露出金属 (区域 P).

19

清除磨屑和钻屑.

20

使用锌粉漆涂敷点焊凸缘的内侧.

p
不要在粘合面上涂抹锌粉漆 (区域 O 和 P).

否则可能会出现附着力问题.

i
遵循粘合面的预处理规定.
