AR63.20-P-1100-09LWE
完全准备安装 A 柱
型号
213
i
以下步骤针对车辆左侧, 如果车辆右侧损坏, 其操作步骤与此类似.
P63.20-8954-09
1

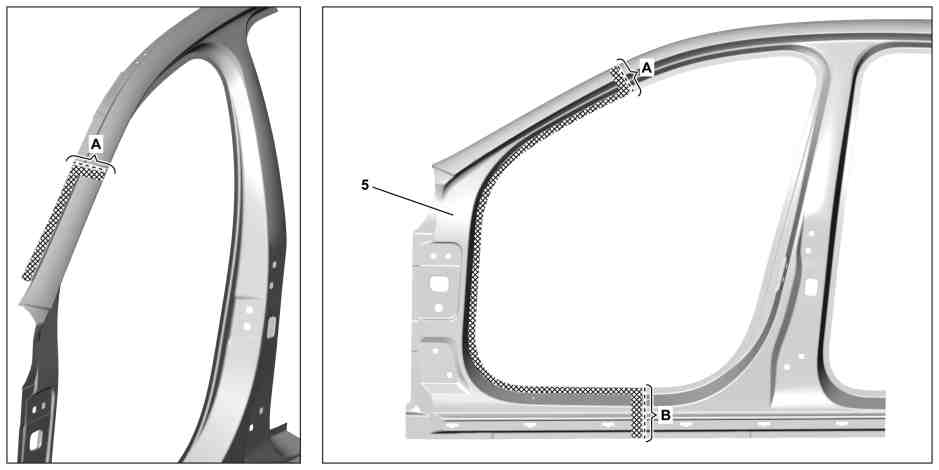

标记 A 柱镶板 (5) 上的分离点并切割 (区域 A 和 B).
i
转移车辆上的分离点.
2
打磨 A 柱镶板 (5) 上的连接面, 直至阴影区域露出金属.
i
打磨点焊凸缘, 直至两侧露出金属.
3
清除磨屑.
4
使用锌粉漆涂敷点焊凸缘的内侧.
5

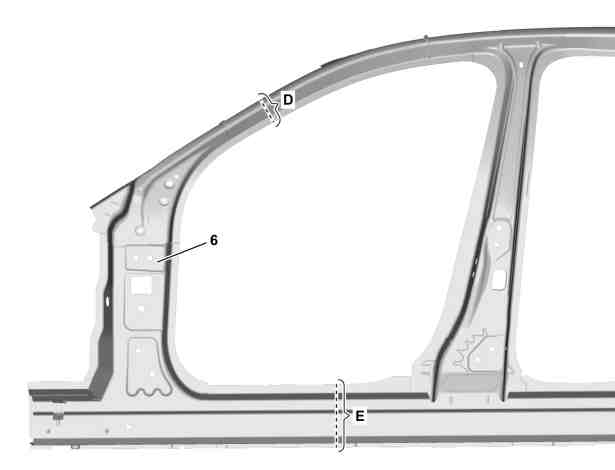

在 A 柱加强件 (6) 上标记分离点并切割 (区域 D 和 E).
i
转移车辆上的分离点.
P63.20-8955-06
P63.20-8956-09
6
打磨 A 柱加强件 (6) 上的连接面, 直至阴影区域露出金属.
i
打磨点焊凸缘, 直至两侧露出金属.
7
清除磨屑.
8

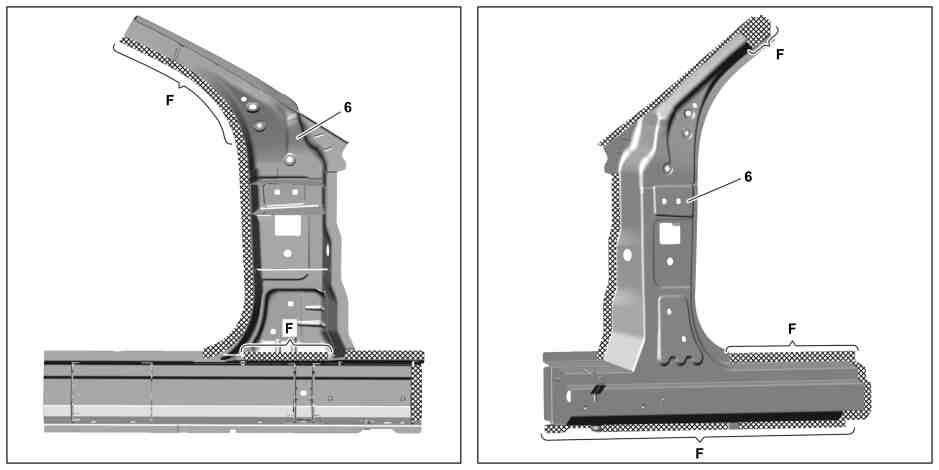

使用锌粉漆涂敷点焊凸缘的内侧.
p
不要在粘合面上涂抹锌粉漆 (区域 F).

否则可能会出现附着力问题.
i
遵循粘合面的预处理规定.
P63.20-8959-09
9
在 A 柱内镶板 (7) 上标记分离点并切割 (区域 G).
i
转移车辆上的分离点.
10
切除 A 柱内镶板 (7) 上的激光焊缝 (区域 I).
11
露出 A 柱内镶板 (7) 上的点焊焊点并切除 (区域 J).
12
将 A 柱内镶板 (7) 从替换件上拆下.
13
打磨 A 柱内镶板 (7) 上的连接面, 直至阴影区域露出金属 l.
i
打磨点焊凸缘, 直至两侧露出金属.
14
清除磨屑.
15
使用锌粉漆涂敷点焊凸缘的内侧.
p

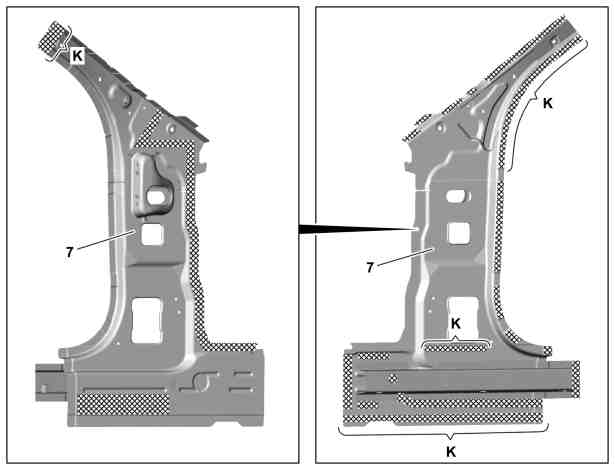

不要在粘合面上涂抹锌粉漆 (区域 K).

否则可能会出现附着力问题.
i
遵循粘合面的预处理规定.
P63.20-8957-06
16
打磨外部连接板 (8) 上的连接面, 直至阴影区域露出金属 l.
17
清除磨屑.
i
遵照粘贴表面的预处理规定.
P63.20-8958-01
18
打磨内部连接板 (9) 上的连接面, 直至阴影区域露出金属.
19
清除磨屑.
i
遵照粘贴表面的预处理规定.
P63.20-8960-01
