型号

213

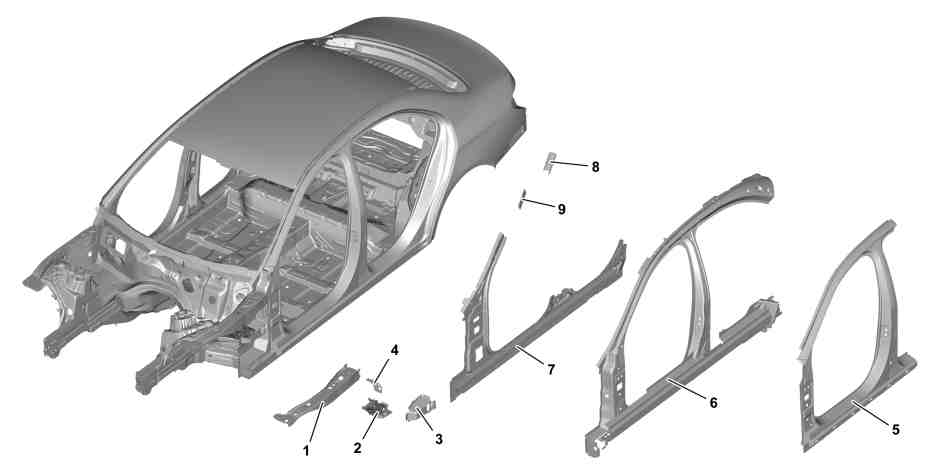

图示为车型 213

1

上部前纵梁

6

A 柱加强件

2

撑杆

7

A 柱内镶板

3

加强件

8

外侧连接板

4

支架

9

内侧连接板

5

A 柱镶板

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.

AS00.00-Z-0035-01A

专业提示
severity=N

有关处理带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

专业提示
severity=N

关于车身修理的一般信息

AH60.00-N-0001-01A

专业提示
severity=N

粘合面的预处理

AH60.00-P-0008-01SX

关于修理超高强度车辆用钢的一般信息

AH60.00-P-0024-01N

车辆内隔音和结构泡沫说明

AH60.00-P-0039-01LWE

关于梅赛德斯-奔驰材料的一般信息

AH98.00-P-9409-03A

e

拆卸

1

拆下待修理区内的可拆卸零件

2

使用火花防护毯遮蔽留在车辆上的所有可拆卸零件

3

拆下前纵梁上部 (1)、支杆 (2)、加强件 (3) 和支架 (4)

AR62.20-P-1286-01LW

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

i
市售设备/工具

圆形钢丝刷

电动车身线锯

焊点铣床

Torx EPL 12

湿式/干式真空吸尘器

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

4

设定校直机以及校直机横梁和矫正工具套件

A

000 588 01 23 00 车身矫直装置

WS60.00-P-0023K

5

将车辆置于校正台上并固定

6

拆下 A 柱镶板 (5)、A 柱加强件 (6) 和 A 柱内板 (7)

AR63.20-P-1100-01LWE

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

i
市售设备/工具

圆形钢丝刷

金属针形模板

电动车身线锯

焊点铣床

高强度钢用钻头和铣刀

湿式/干式真空吸尘器

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

7

准备 A 柱镶板 (5)、A 柱加强件 (6)、A 柱内镶板 (7)、外部连接板 (8) 和内部连接板 (9)

AR63.20-P-1100-09LWE

i
市售设备/工具

圆形钢丝刷

电动车身线锯

焊点铣床

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

8

准备前纵梁上部 (1)、支杆 (2)、加强件 (3) 和支架 (4)

AR62.20-P-1286-02LW

i
不需要在前纵梁上部 (1) 刻“A”、在加强件 (3) 上刻“E”。

i
市售设备/工具

圆形钢丝刷

电动车身线锯

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

d

安装

a
风险
severity=D

弧焊所使用的高电压存在致命的
风险
。在有高危易燃品的区域进行焊接时有爆炸的
风险
。焊接时溅出的焊渣和紫外线有造成
受伤的
风险
。吸入焊接气体有中毒的
风险
。

使用隔垫. 穿戴防护服, 防护眼镜及防护面罩. 从危险区域移走高度易燃材料. 使用排气系统.

AS00.00-Z-0007-01A

专业提示
severity=N

防止在进行电焊和焊接作业时损坏部件的措施

AH60.00-P-0001-02A

关于铆接的一般信息

AH60.00-P-0003-01N

9

安装焊接装置

AR62.20-P-1286-05LW

l
适配器套件

*213589002300

l
焊接装置

*253589002300

10

安装前纵梁上部 (1)、撑杆 (2)、加强件 (3)、支架 (4)、A 柱镶板 (5)、A 柱加强件 (6)、A 柱内镶板 (7)、外部连接板 (8) 和内部连接板 (9)

AR63.20-P-1100-10LWE

A

000 588 01 84 00 焊接器

WS60.00-P-0021K

A

000 588 02 84 00 焊接器

WS60.00-P-0022K

i
市售设备/工具

圆形钢丝刷

高强度钢用钻头和铣刀

手动临时紧固件 6.35 mm

空心铆钉枪（最小拔出力 19 kN）

湿式/干式真空吸尘器

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

白色密封剂, 310 ml, DBL 6069.20

*BR00.45-Z-1003-01A

车身双组份粘结剂套件

*BR00.45-Z-1162-02A

自粘性毛毡条 25×2 mm

*BR00.45-Z-1098-02A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1035-13A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1012-13A

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1016-13A

埋头空心铆钉 6.4×15.5 (夹距 3 mm 至 5 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1044-13A

l
适配器套件

*213589002300

l
焊接装置

*253589002300

l
侧门架

*210589172300

作为用车身焊料修复表面的替代方法。

↓

涂抹基础车身填料。

AR60.00-P-0031-01LWG

基础车身填料

*BR00.45-Z-1057-07A

车身双组份粘结剂套件

*BR00.45-Z-1162-02A

11

拆下焊接装置

12

将车辆从校正台上松开, 举升车辆并拆下校正台

13

清洁焊缝和金属板凸缘

i
市售设备/工具

圆形钢丝刷

14

拆下接火花毯

15

清洁修理区

i
市售设备/工具

湿式/干式真空吸尘器

16

用底漆填料给修理区域打底

专业提示
severity=N

关于漆面修理的说明

AH98.00-P-9408-02A

i
只能使用经戴姆勒股份公司认可的底漆填料：

参见 http://xentryportal.mercedes-benz.com

17

完成修理后密封接缝

AR97.10-P-4000LWE

18

对修理区和相邻表面进行喷漆

专业提示
severity=N

关于漆面修理的说明

AH98.00-P-9408-02A

i
仅可使用经戴姆勒股份公司认可的油漆：

参见 http://xentryportal.mercedes-benz.com

19

添加空腔防腐剂

AR97.20-P-1500LWE

20

安装待修理区域中的所有可拆卸车身部件

检修工具

号码

名称

订单号

BR00.45-Z-1001-07A

适用于点焊的锌粉漆

A 000 986 34 42

BR00.45-Z-1003-01A

白色密封剂, 310 ml, DBL 6069.20

A 001 989 63 20

BR00.45-Z-1012-13A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

A 004 990 16 97

BR00.45-Z-1016-13A

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

A 004 990 17 97

BR00.45-Z-1035-13A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

A 000 991 76 32

BR00.45-Z-1044-13A

埋头空心铆钉 6.4×15.5 (夹距 3 mm 至 5 mm, 拉脱力最小 15.5 kN)

A 000 991 83 32

BR00.45-Z-1057-07A

基础车身填料

A 012 989 29 71

BR00.45-Z-1098-02A

自粘性毛毡条 25×2 mm

A 001 983 51 10

BR00.45-Z-1162-02A

车身双组份粘结剂套件

A 012 989 17 71
