AR63.20-P-1102-01LWE
分离 A 柱外部零件
型号
213
i
以下所示操作步骤适用于车辆左侧，如果车辆右侧受损，操作步骤与此类似。
有关更多信息，请参阅上级服务文件。
必须遵循上级服务文件中的安全信息。
1

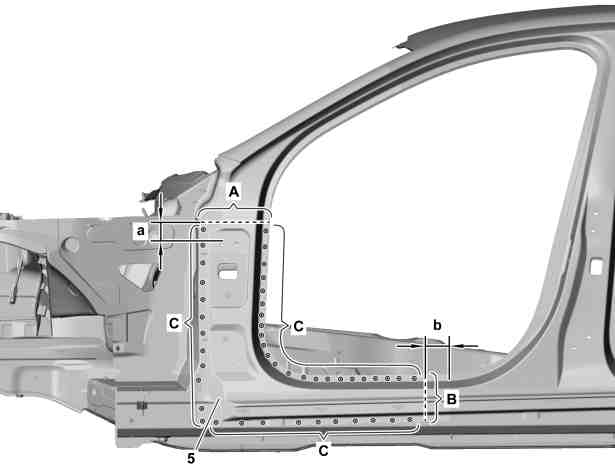

标记 A 柱镶板 (5) 上的分离点并切割（区域 A 和 B）。
p
不要切割过深。

否则下面的部件可能受损且强度降低。
i
尺寸：

a = 约 56 mm

b = 约 30 mm
2
露出 A 柱镶板 (5) 上的焊点并切除（区域 C）。
i
必须通过切穿两个板厚来切除 A 柱镶板 (5) 和 A 柱加强件 (6) 的接头焊点。
P63.20-8979-06
3

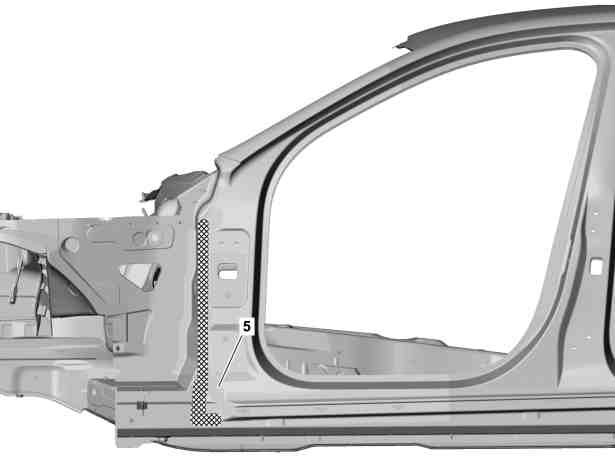

加热 A 柱镶板 (5) 的阴影区域。
i
阴影区域为粘合区域。
4
拆下 A 柱镶板 (5)。
P63.20-A164-06
P63.20-A165-09
5

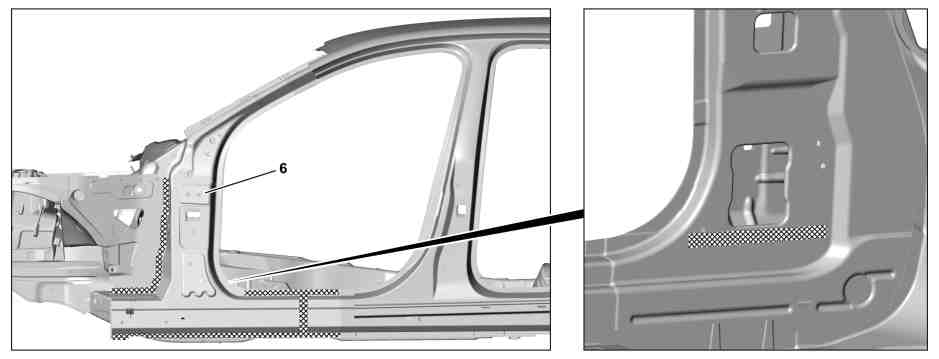

露出 A 柱加强件 (6) 上的焊点并切除（区域 C 和 E）。
i
通过切穿两个板厚切除焊点（区域 C）。
6
露出 A 柱加强件 (6) 上的焊点并钻出直径 6.5 mm 的通孔（区域 F）。
P63.20-8981-08
7
加热 A 柱加强件 (6) 的阴影区域。
i
阴影区域为粘合区域。
8
拆下 A 柱加强件 (6)。
