AR63.20-P-1350-05LWE
切除 B 柱
型号
213
i
以下步骤针对车辆左侧, 如果车辆右侧损坏, 其操作步骤与此类似.
P63.20-8831-09
1

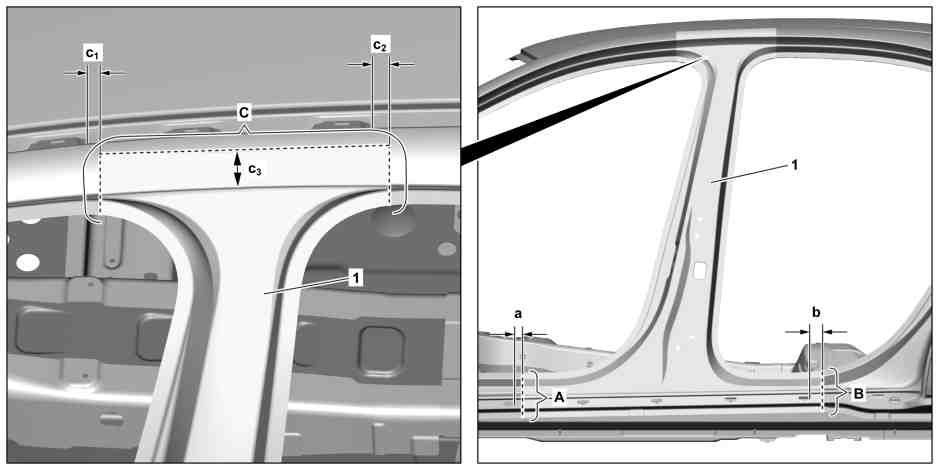

在 B 柱镶板 (1) 上标记分离点并切割 (区域 A, B 和 C).
p
不要切割过深.

否则下面的部件可能受损且强度降低.
i
尺寸:

a = 约 30 毫米

b = 约 35 毫米

c
1
= 约 15 毫米

c
2
= 约 20 毫米

c
3
= 约 40 毫米
2

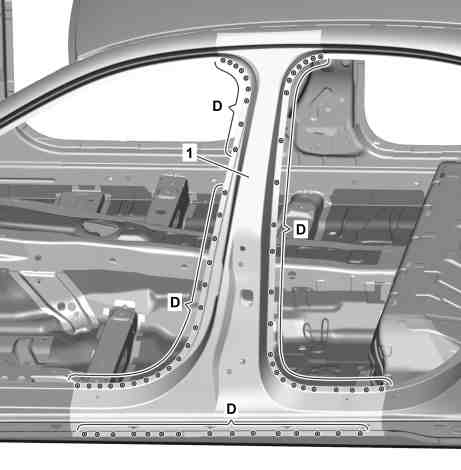

露出 A 柱镶板 (1) 上的点焊焊点并切除 (区域 D).
i
必须切穿两层板的厚度切除 B 柱镶板 (1) 和 B 柱加强件的接头点焊焊点.
P63.20-8832-12
3
加热 B 柱镶板 (1) 的阴影区域内.
i
阴影区域为粘合区域.
4
拆下 B 柱镶板 (1).
P63.30-3082-11
5

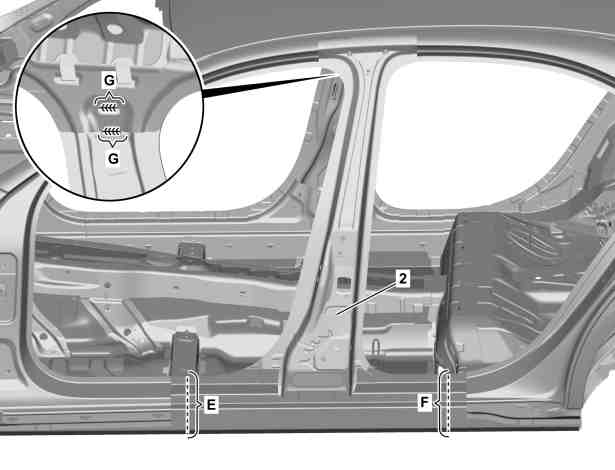

标记 B 柱加强件 (2) 上的分离点并切割 (区域 E 和 F).
p
不要切割过深.

否则下面的部件可能受损且强度降低.
i
遮盖纵梁外罩上 Y 标记处的分离点.
6
露出内部 B 柱加强件 (2) 上的惰性气体保护焊焊点并切除 (区域 G).
P63.20-8833-06
P63.20-8834-09
7

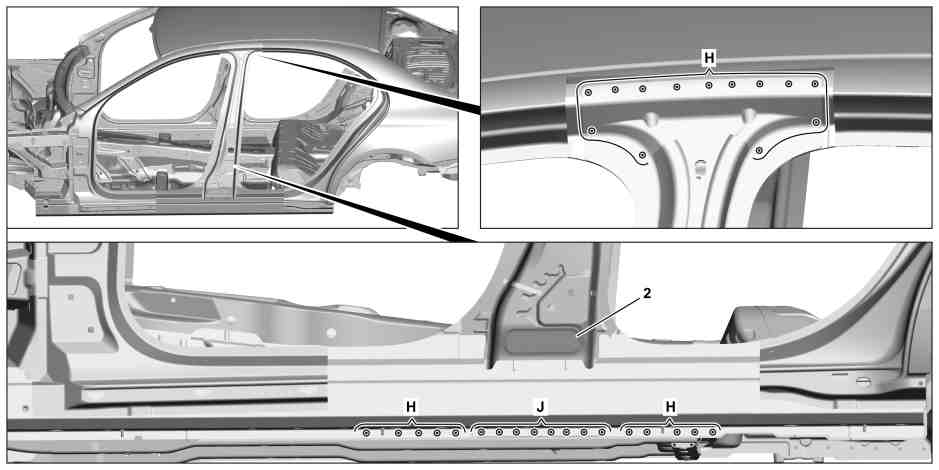

露出 B 柱加强件 (2) 上的电焊焊点并切除 (区域 H 和 J).
i
通过切穿两块金属板厚度切除点焊焊点 (区域 J).
P63.20-8835-09
8

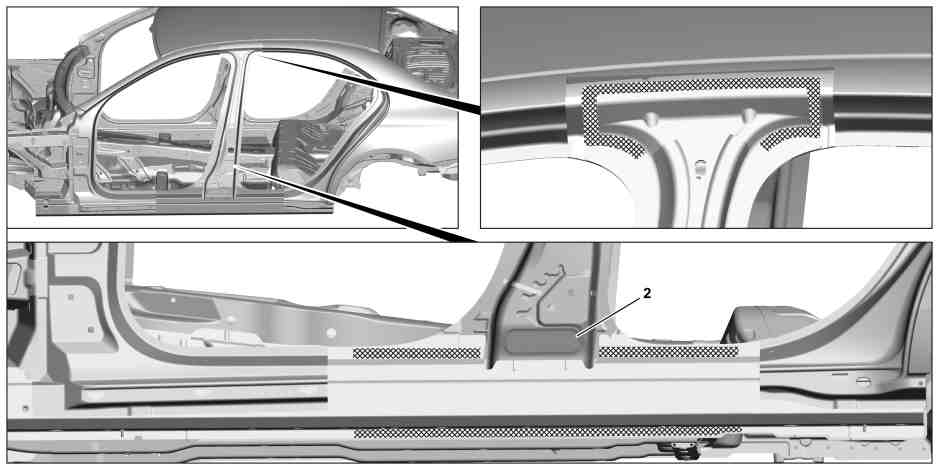

加热 B 柱加强件 (2) 的阴影区域.
i
阴影区域为粘合区域.
9
拆下 B 柱加强件 (2).
10
打磨连接面, 直至阴影区域露出金属.
i
打磨点焊凸缘, 直至两侧露出金属.
11
清除磨屑和钻屑.
12

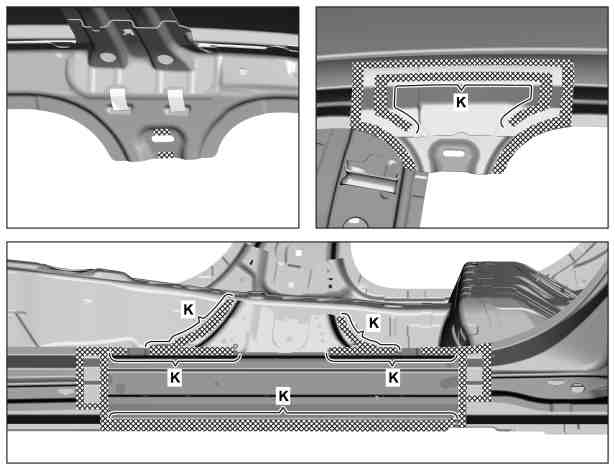

使用锌粉漆涂敷点焊凸缘的内侧.
p
不要在粘合面上涂抹锌粉涂料 (区域 K).

否则可能会出现附着力问题.
i
遵循粘合面的预处理规定.
P63.20-8836-06
