使用门式框架安装 B 柱加强件 (2), 调整并固定就位.

i
使用垫片.

2

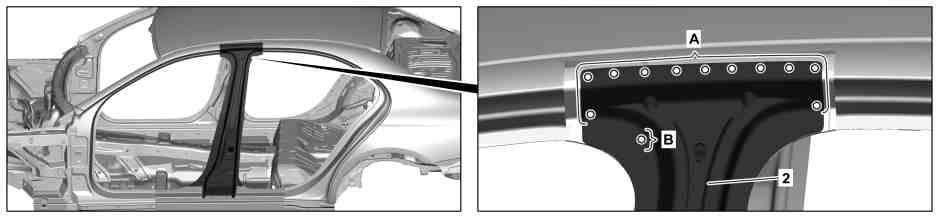

使用直径 6.7 毫米的钻头在 B 柱加强件 (2) 中钻铆钉孔 (区域 A).

3

使用直径 6.7 毫米的钻头在 B 柱加强件 (2) 上钻铆钉孔 (区域 B).

i
如有必要, 钻穿位于后面的内部车顶架.

4

拆下门式框架和 B 柱加强件 (2).

5

去除 B 柱加强件 (2) 和车身上铆钉孔两侧的毛刺.

6

清除钻屑.

7

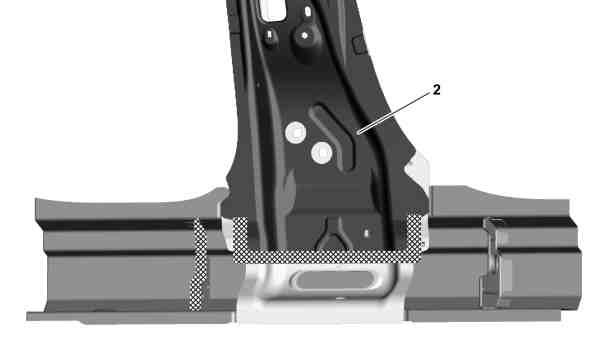

在 A 柱加强件 (2) 的泡沫零部件阴影区域涂抹密封剂.

8

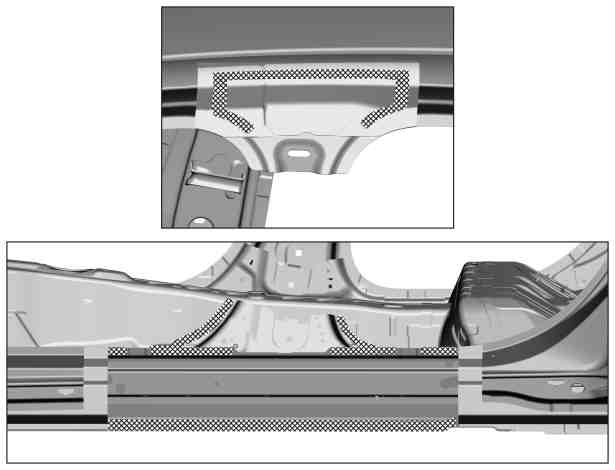

在车身上阴影区域内涂抹双组份粘合剂.

i
遵照粘合表面的预处理规定和制造商关于双组份粘合剂干燥和处理时间的规范.

9

使用门式框架安装 B 柱加强件 (2).

i
使用垫片.

10

使用直径 6.5x12.5 的铆钉铆接 B 柱加强件 (2) (区域 C 和 D).

11

B 柱加强件 (2)
a
b
(区域 E).

12

B 柱加强件 (2)
k
f
(区域 F 和 G).

i
以一定间隔进行惰性气体焊接, 在焊接间隔使焊接区域冷却.减小热变形.

13

将 B 柱加强件 (2) 上的惰性气体保护焊焊点打磨平整 (区域 F 和 G).

i
只需将 B 柱镶板和粘合区域上的接触面打磨平整.

14

清洁安装 A 柱加强件后不再能够操作的焊接接头并涂抹锌粉漆.

15

B 柱加强件 (2)
k
f

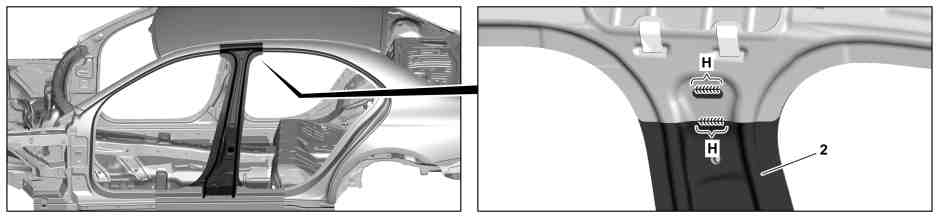

(区域 H).

16

安装 B 柱镶板 (1) 和纵梁镶板 (3), 调整并固定就位.

17

使用直径 6.7 毫米的钻头在 B 柱镶板 (1) 和纵梁镶板 (3) 上钻铆钉孔 (区域 J).

18

拆下 B 柱镶板 (1) 和纵梁镶板 (3).

19

去除 B 柱镶板 (1), 纵梁镶板 (3) 和车身上铆钉孔两侧的铆钉.

20

清除钻屑.

21

使用锌粉漆涂敷铆接点内侧.

22

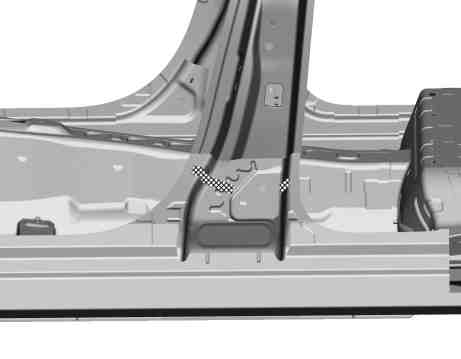

在泡沫零部件的阴影区域涂抹密封剂.

23

安装 B 柱镶板 (1) 和纵梁镶板 (3) 并固定就位.

24

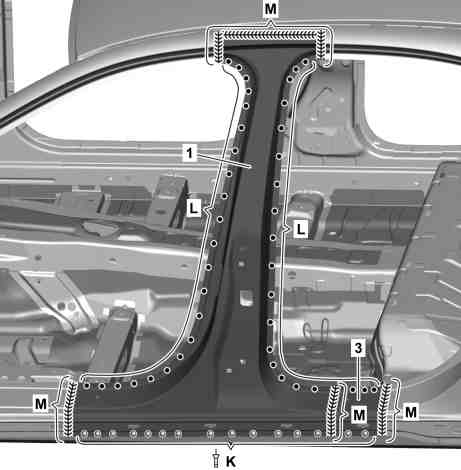

使用直径 6.4x12 的铆钉铆接 B 柱镶板 (1) 和纵梁镶板 (3) (区域 K).

25

B 柱镶板 (1) 和纵梁镶板 (3)
a
b
(区域 L).

26

B 柱镶板 (1) 和纵梁镶板 (3)
k
f
(区域 M).

i
以一定间隔进行惰性气体焊接, 在焊接间隔使焊接区域冷却.减小热变形.

27

将惰性气体保护焊焊缝打磨平整 (区域 M).

28

使用车身填料焊接 B 柱镶板 (1) 和纵梁镶板 (3) 上的表面并打磨平整 (区域 M).

i
