型号

213.0/1

1

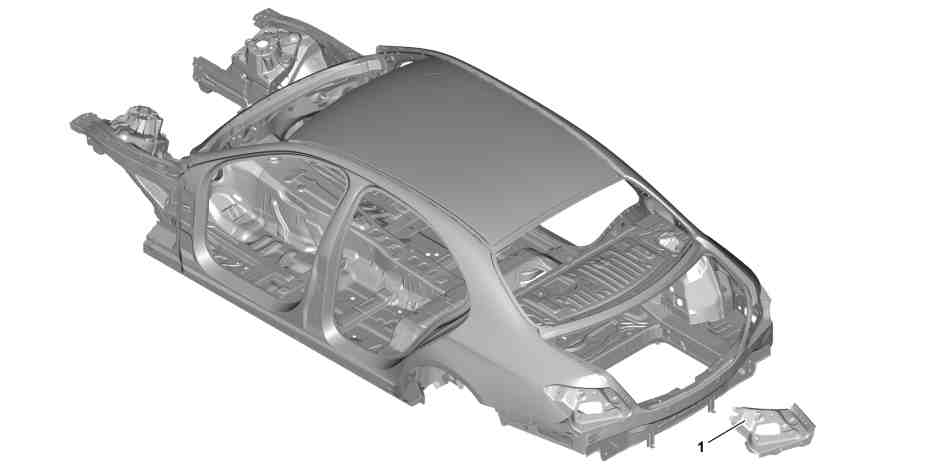

尾部灯加强件

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.

AS00.00-Z-0035-01A

专业提示
severity=N

有关处理带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

专业提示
severity=N

关于车身修理的一般信息

AH60.00-N-0001-01A

专业提示
severity=N

粘合面的预处理

AH60.00-P-0008-01SX

关于梅赛德斯-奔驰材料的一般信息

AH98.00-P-9409-03A

e

拆卸

1

拆下待修理区域中的可拆卸零件

2

使用火花防护毯遮蔽留在车辆上的所有可拆卸零件

3

拆下车尾中部

AR64.20-P-1000LWE

4

拆下尾部灯加强件 (1)

AR63.20-P-2011-01LWE

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

i
市售设备/工具

圆形钢丝刷

焊点铣床

湿式/干式真空吸尘器

5

准备尾部灯加强件 (1)

AR63.20-P-2011-02LWE

i
市售设备/工具

圆形钢丝刷

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

d

安装

a
风险
severity=D

弧焊所使用的高电压存在致命的
风险
。在有高危易燃品的区域进行焊接时有爆炸的
风险
。焊接时溅出的焊渣和紫外线有造成
受伤的
风险
。吸入焊接气体有中毒的
风险
。

使用隔垫. 穿戴防护服, 防护眼镜及防护面罩. 从危险区域移走高度易燃材料. 使用排气系统.

AS00.00-Z-0007-01A

专业提示
severity=N

防止在进行电焊和焊接作业时损坏部件的措施

AH60.00-P-0001-02A

关于铆接的一般信息

AH60.00-P-0003-01N

6

安装尾部灯加强件 (1)

AR63.20-P-2011-03LWE

A

000 588 01 84 00 焊接器

WS60.00-P-0021K

A

000 588 02 84 00 焊接器

WS60.00-P-0022K

i
市售设备/工具

圆形钢丝刷

手动临时紧固件 6.35 mm

空心铆钉枪（最小拔出力 19 kN）

湿式/干式真空吸尘器

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

车身双组份粘结剂套件

*BR00.45-Z-1162-02A

埋头空心铆钉 6.4×14.0 (夹距 1.5 mm 至 3 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1043-13A

7

清洁焊缝和金属板凸缘

i
市售设备/工具

圆形钢丝刷

8

移除火花防护毯

9

清洁修理区域

i
市售设备/工具

湿式/干式真空吸尘器

10

安装车尾中部

AR64.20-P-1000LWE

11

安装待修理区域中的所有可拆卸车身零件

检修工具

号码

名称

订单号

BR00.45-Z-1001-07A

适用于点焊的锌粉漆

A 000 986 34 42

BR00.45-Z-1043-13A

埋头空心铆钉 6.4×14.0 (夹距 1.5 mm 至 3 mm, 拉脱力最小 15.5 kN)

A 000 991 82 32

BR00.45-Z-1162-02A

车身双组份粘结剂套件

A 012 989 17 71
