AR63.40-P-1180-24LW
部分拆下主底板镶板
型号
205
型号
213
型号
253
型号
293
更改提示
20.09.2018
在描述中记录了紧固托架。
操作步骤 33
i
以下所示步骤适用于车型 205.0 的车辆左侧。如果车辆右侧损坏，则必须以类似方式执行这些步骤。
有关附加信息，请参阅上级服务文件。
必须遵循上级客户服务文件中的安全信息。
P63.40-3224-09
1

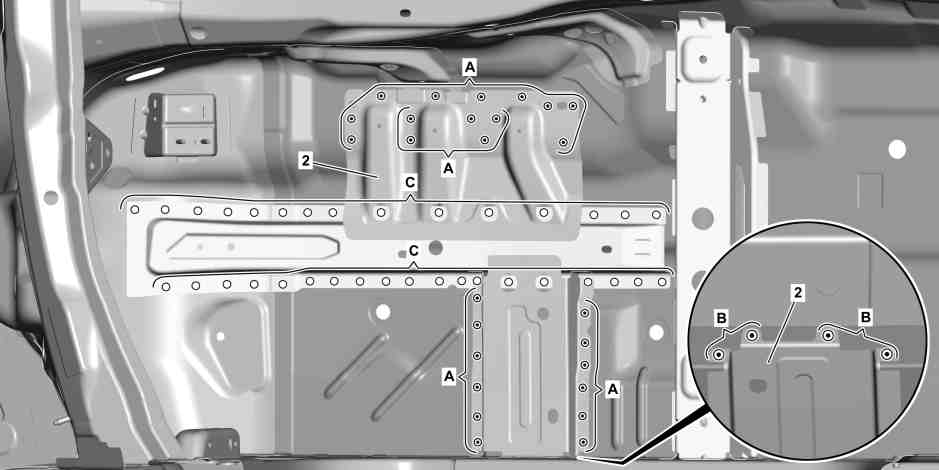

露出连接架 (2) 上的焊点并切除（区域 A 和 B）。
i
通过切掉两块金属板的厚度切除焊点（区域 B）。
2
露出连接架 (2) 上的焊点并钻制直径为  6.5 mm 的孔（区域 C）。

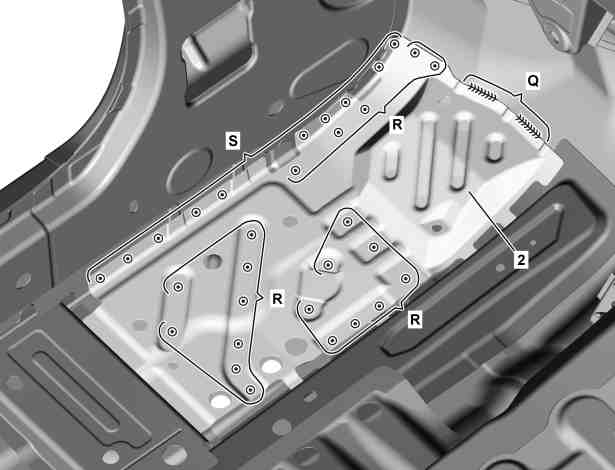

3
型号 205.0/2

带代码494 (美国版本)

型号 205.3/4, 213, 253, 293

露出连接架 (2) 上的惰性气体保护焊焊缝并切除（区域 Q）。
4
型号 205.0/2

带代码494 (美国版本)

型号 205.3/4, 213, 253, 293

露出连接架 (2) 上的焊点并切除（区域 R 和 S）。
i
通过切穿两块金属板的厚度切除焊点（区域 S）。
P63.40-3261-06
P63.40-3253-08
5

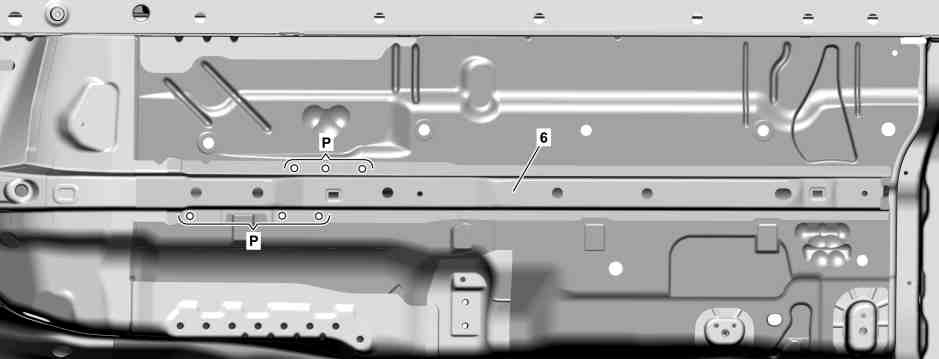

露出底部纵梁 (6) 上的焊点并钻制直径为  6.5 mm 的孔（区域 P）。
6

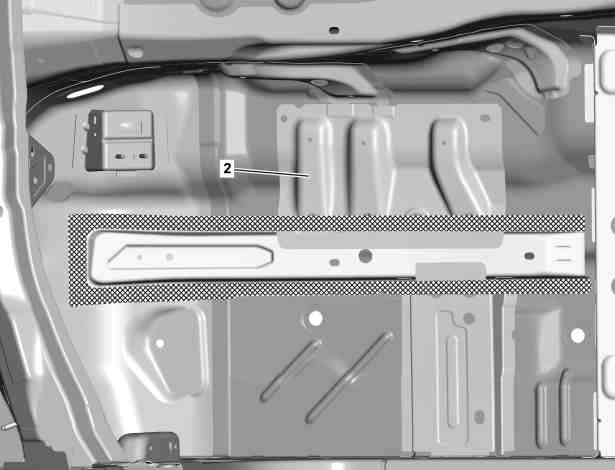

加热交叉阴影区域中的连接架 (2)。
i
交叉阴影区域使用粘合剂粘合。
7
拆下连接架 (2)。
P63.40-3225-06
P63.40-3263-08

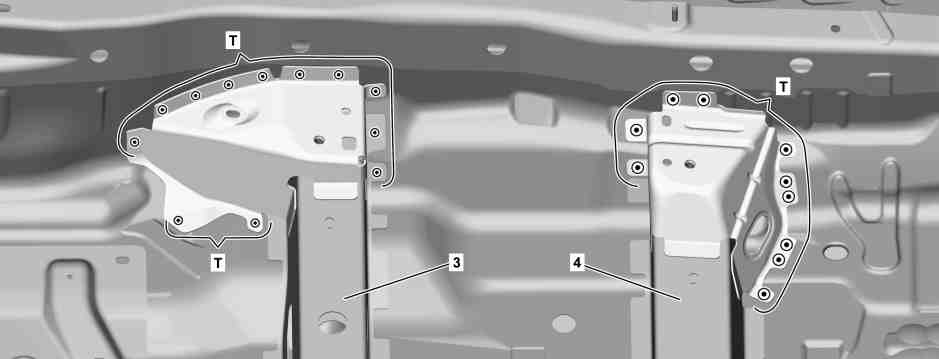

8
型号 253

型号 293

露出前排座椅前横梁 (3) 和前排座椅后横梁 (4) 上的焊点并切除（区域 T）。
9
型号 205.4

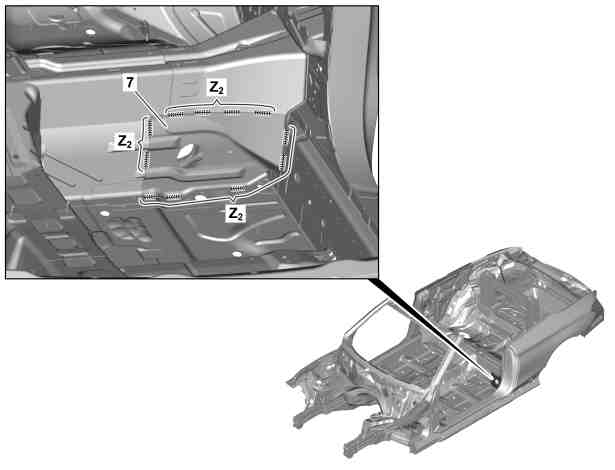

露出加强件 (7) 上的惰性气体保护焊焊缝并切割（区域 Z
2
）。
10
型号 205.4

拆下加强件 (7)。
P63.40-3270-06
P63.40-3226-09

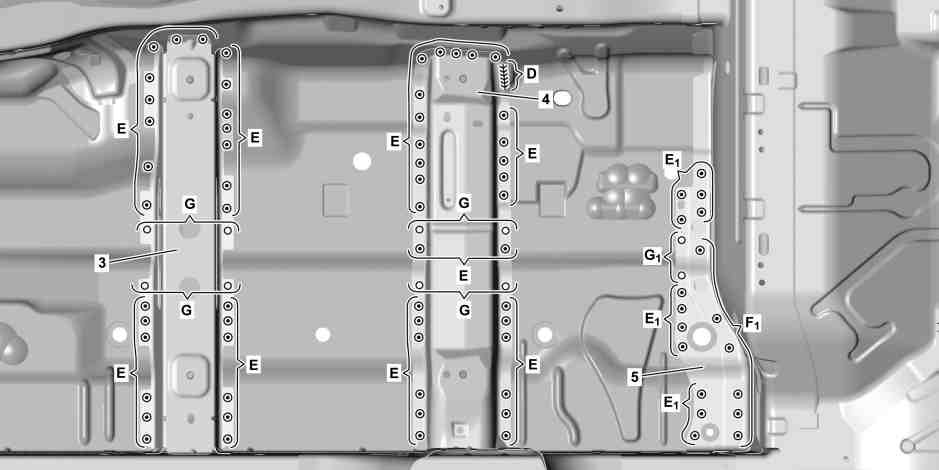

11
型号 205, 213

露出前排座椅后横梁 (4) 上的惰性气体保护焊焊缝并切除（区域 D）。
12
露出前排座椅前横梁 (3)、前排座椅后横梁 (4) 和加强件 (5) 上的焊点并切除（区域 E、E
1
、F
1
）。
i
型号 213, 253

型号 293

从底部切除焊点（区域 E
1
和 F
1
）。
13
露出前排座椅前横梁 (3)、前排座椅后横梁 (4) 和加强件 (5) 上的焊点并钻制直径为  6.5 mm 的孔（区域 G 和 G
1
）。
P63.40-3227-09

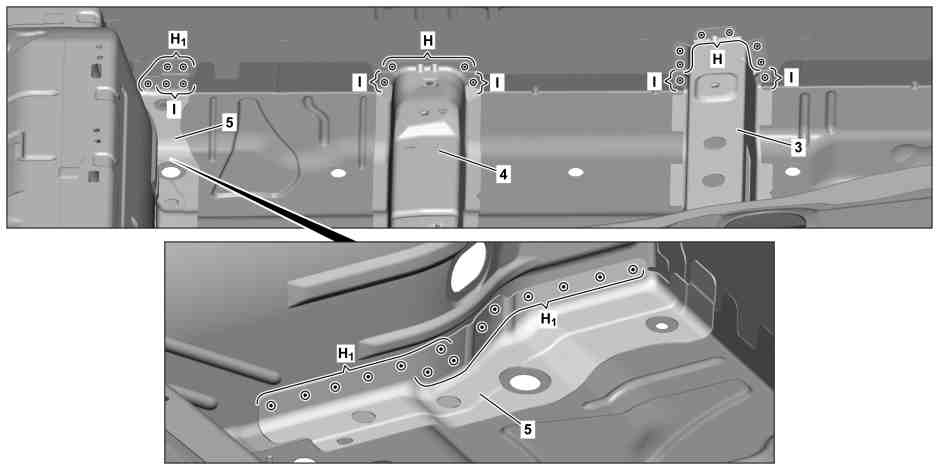

14
露出前排座椅前横梁 (3)、前排座椅后横梁 (4) 和加强件 (5) 上的焊点并切除（区域 H 和 I）。
i
通过切穿两层金属板厚度切除焊点（区域 I）。
15
型号 205

露出加强件 (5) 上的焊点并切除（区域 H
1
）。
16
型号 253

型号 293

加热后底板区域中的加强件 (5)。
i
联结凸缘粘合在后底板上。
17
拆下前排座椅前横梁 (3) 和前排座椅后横梁 (4)。
18
型号 205

拆下加强件 (5)。
P63.40-3228-08
19

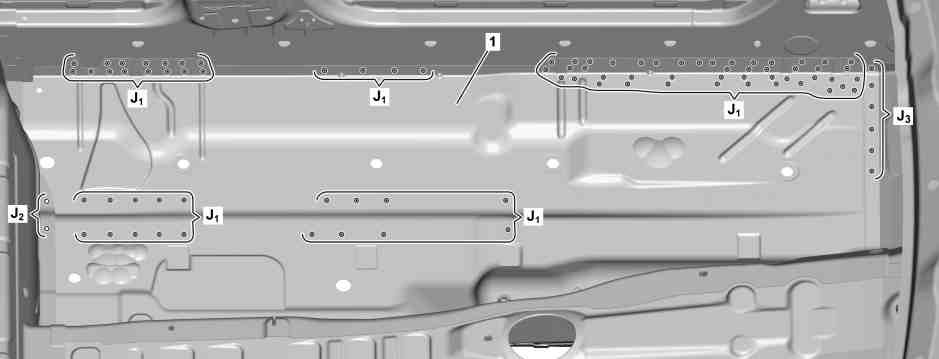

露出主底板 (1) 上的焊点并切除（区域 J
1
和 J
3
）。
20
露出主底板 (1) 上的焊点并钻制直径为  6.5 mm 的孔（区域 J
2
）。
P63.40-3229-09
21

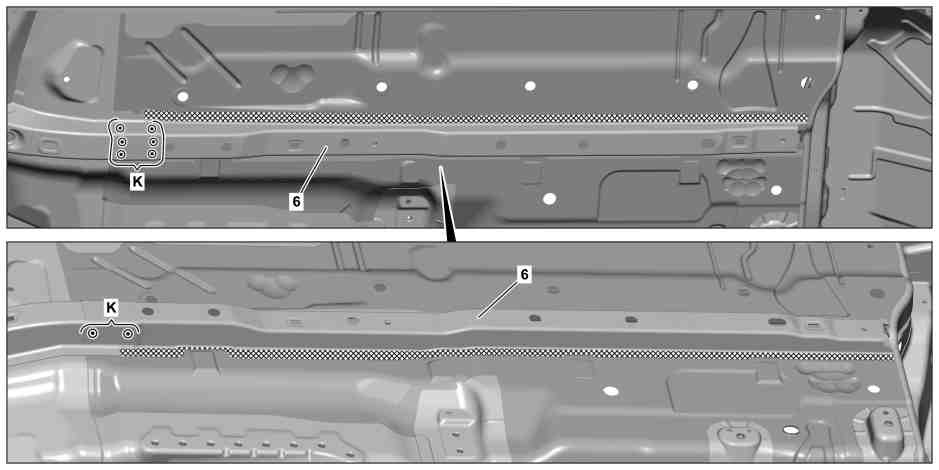

露出底部纵梁 (6) 上的焊点并切除（区域 K）。
22
加热交叉阴影区域中的底部纵梁 (6)。
i
交叉阴影区域使用粘合剂粘合。
23
拆下底部纵梁 (6)。
P63.40-3230-08

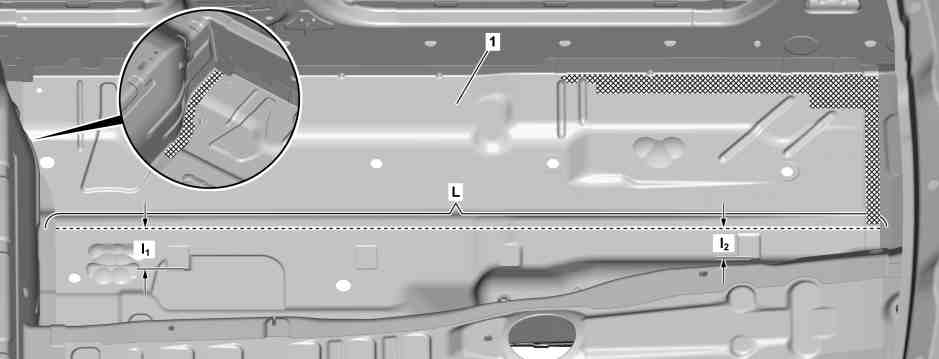

24
在主底板 (1) 上标记分离点并切割（区域 L）。
p
请勿切割过深。

否则可能损坏并削弱下面的部件。
i
尺寸：

l
1
 = 约 70 mm

l
2
 = 约 55 mm
25

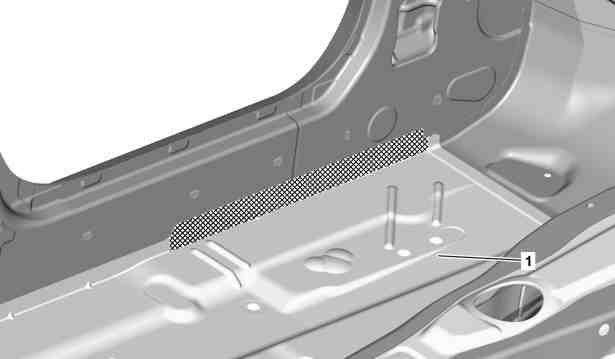

加热交叉阴影区域中的主底板镶板 (1)。
i
交叉阴影区域使用粘合剂粘合。
26
型号 213, 253

型号 293

加热交叉阴影区域中的主底板镶板 (1)。
i
交叉阴影区域为粘合状态。
27
拆下主底板镶板 (1)
P63.40-3262-05
P63.40-3231-09
28
打磨配合面，直至交叉阴影区域露出金属。
29
清除磨屑和钻屑。
i

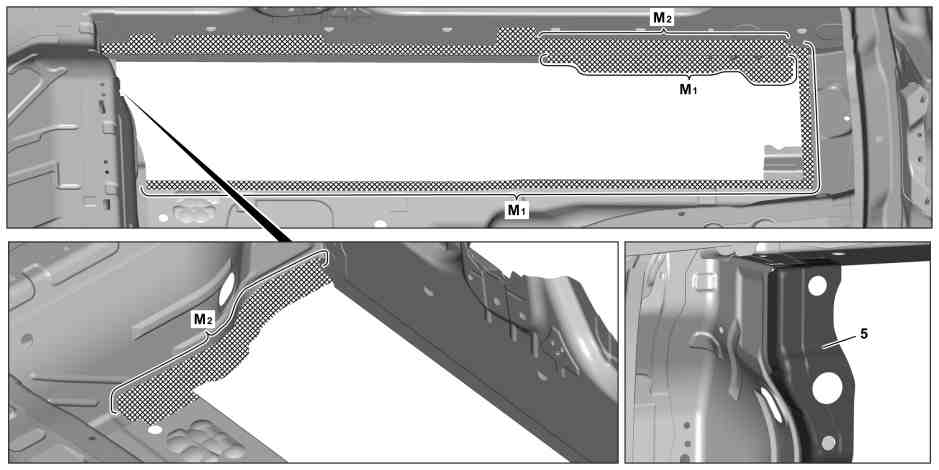

遵循粘合面的预处理规定（区域 M
1
）。
i
型号 253

型号 293

遵循粘合面的预处理规定（区域 M
2
）。

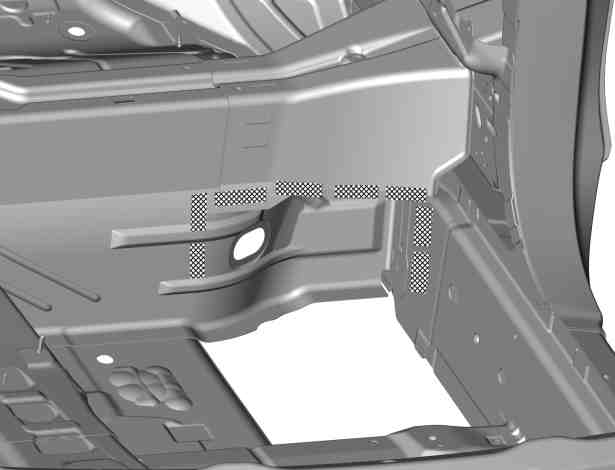

30
型号 205.4

打磨配合面，直至交叉阴影区域露出金属。
P63.40-3272-06
P63.40-3232-08
31
打磨配合面，直至交叉阴影区域露出金属。
32
清除磨屑和钻屑。
i

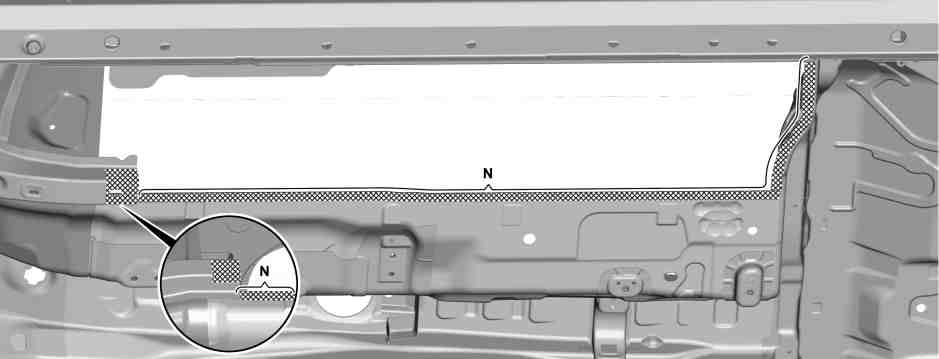

遵循粘合面的预处理规定（区域 N）。
33

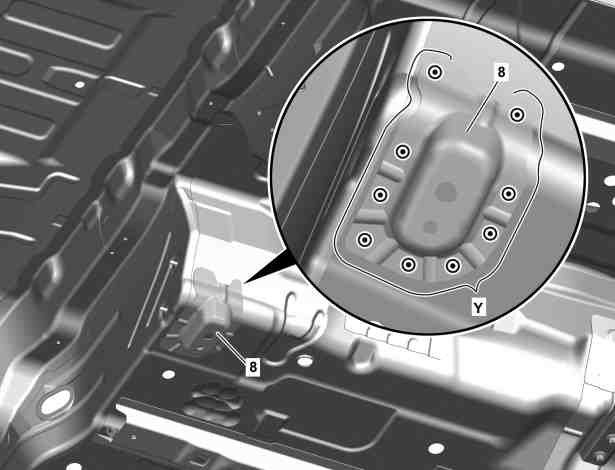

露出紧固托架 (8) 上的焊点并切除（区域 Y）。
P63.40-3405-06
