AR63.40-P-1180-27LW
部分安装主底板镶板
型号
205
型号
213
型号
253
型号
293
更改提示
20.09.2018
在说明中包含了紧固托架。
操作步骤 73 至 79
i
以下所示操作步骤以车型 205.0 的车辆左侧为例。如果车辆右侧损坏，则必须以类似方式执行这些步骤。
有关附加信息，请参阅上级服务文件。
必须遵循上级客户服务文件中的安全信息。

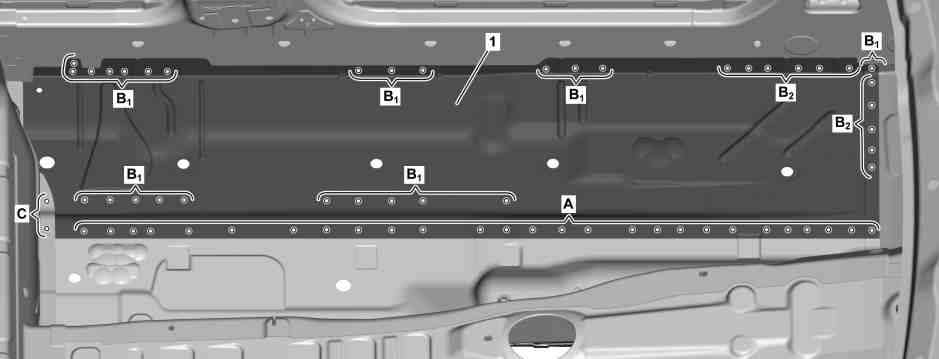

P63.40-3235-08
1
安装主底板 (1)，配合并固定到位。
2
从底部通过车身上现有孔在主底板 (1) 上钻制直径为 6.5 mm 的铆钉孔（区域 A）。
3
安装底部纵梁，配合并固定到位。
4
在主底板 (1) 和底部纵梁上钻制直径为  6.7 mm 的铆钉孔（区域 A、B
1
、C）。
i
通过主底板 (1) 中现有孔的钻制铆钉孔（区域 A）。

通过车身上现有的孔钻制铆钉孔（区域 C）。
5
型号 205

在主底板 (1) 上钻制直径为  6.7 mm 的铆钉孔（区域 B
2
）。
P63.40-3236-09

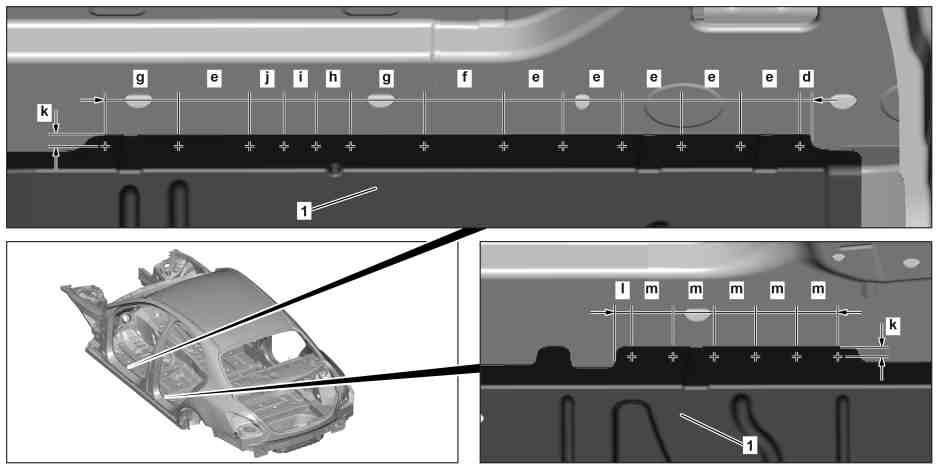

6
在主底板 (1) 上标记铆钉孔的位置。
i
尺寸：

d = 8 mm

e = 41 mm

f = 70 mm

g = 45 mm

h = 29 mm

I = 35 mm

j = 27 mm

k = 10 mm

l = 14 mm

m = 30 mm
P63.40-3237-09

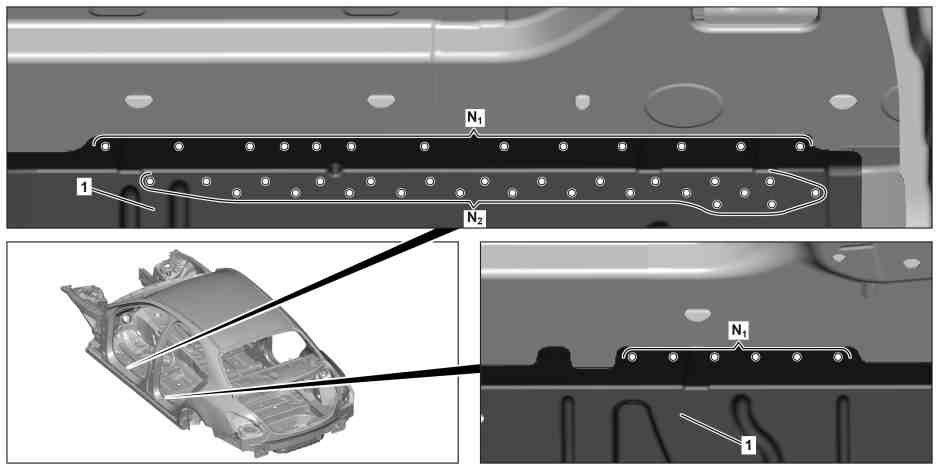

7
在主底板 (1) 上钻制直径为  6.7 mm 的铆钉孔（区域 N
1
、N
2
）。
i
在之前标记的位置钻制铆钉孔（区域 N
1
）。
P63.40-3241-09

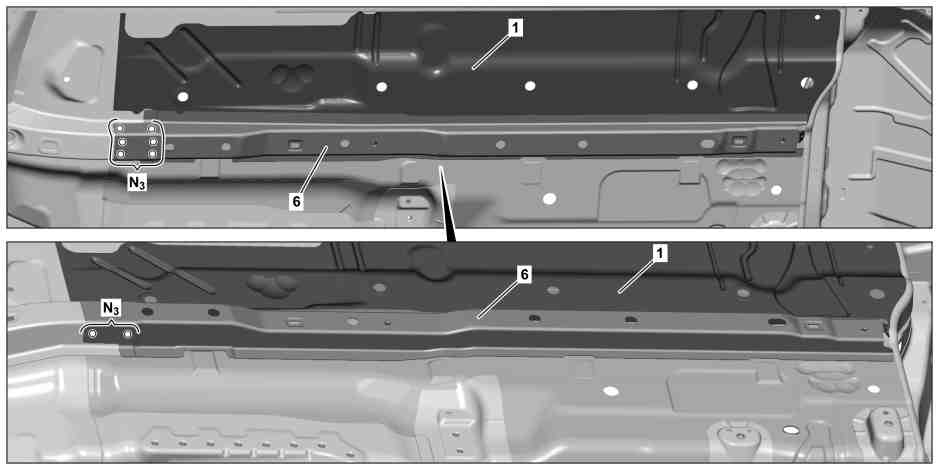

8
在底部纵梁 (6) 上钻制直径为  6.7 mm 的铆钉孔（区域 N
3
）。
9
拆下主底板 (1) 和底部纵梁 (6)。
10
去除主底板 (1)、底部纵梁 (6) 和车身两侧的铆钉孔毛刺。
11
清除钻屑。
12
使用锌粉涂料涂抹铆接接头内侧。
p
请勿在需要涂抹双组分粘合剂的焊接接头处涂抹锌粉涂料。

否则可能会出现粘附问题。
P63.40-3238-09

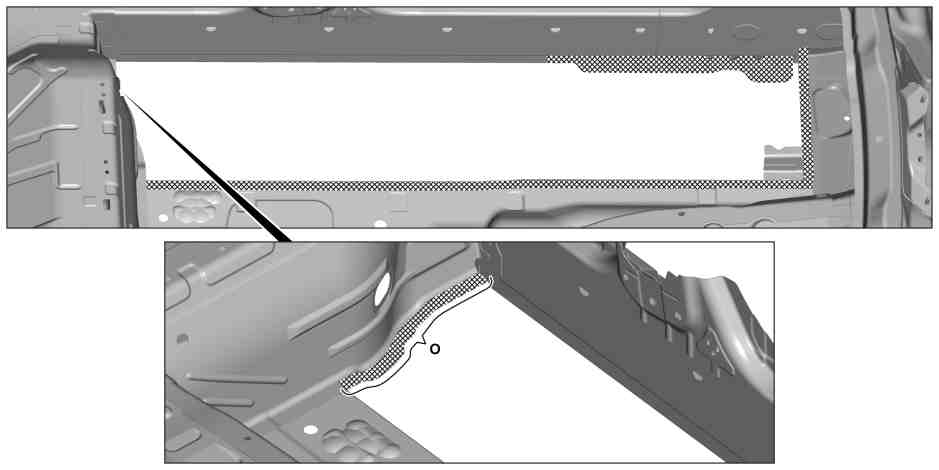

13
在交叉阴影区域中的车身上涂抹双组分粘合剂。
i
在底部涂抹双组分粘合剂（区域 O）。

遵循粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。

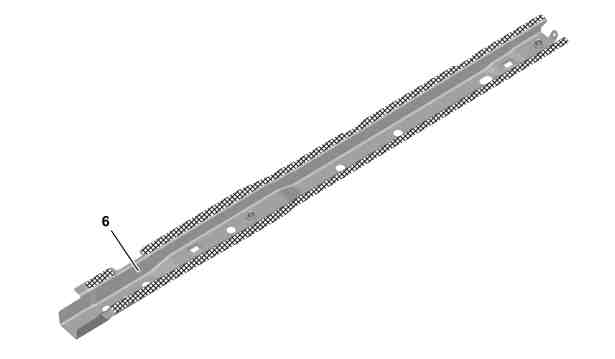

14
在交叉阴影区域中的下部纵梁 (6) 上涂抹双组分粘合剂。
i
遵循粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。
P63.40-3234-05
P63.40-3239-08
15

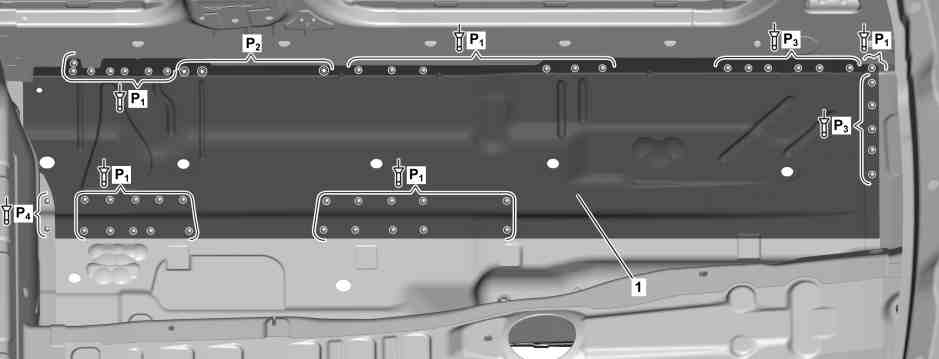

安装主底板 (1) 和底部纵梁并固定就位。
16
在主底板 (1) 和底部纵梁上钻制直径为 6.4 x 12 的铆钉孔（区域 P
1
，P
4
）。
17
型号 205

使用直径为  6.4 x 12 的铆钉铆接主底板 (1)（区域 P
3
）。
18
使用直径为  7 mm 的钻头将主底板 (1) 钻透一层板厚（区域 P
2
）。
19
主底板 (1)
k
e
（区域 P
2
）。
P63.40-3240-09

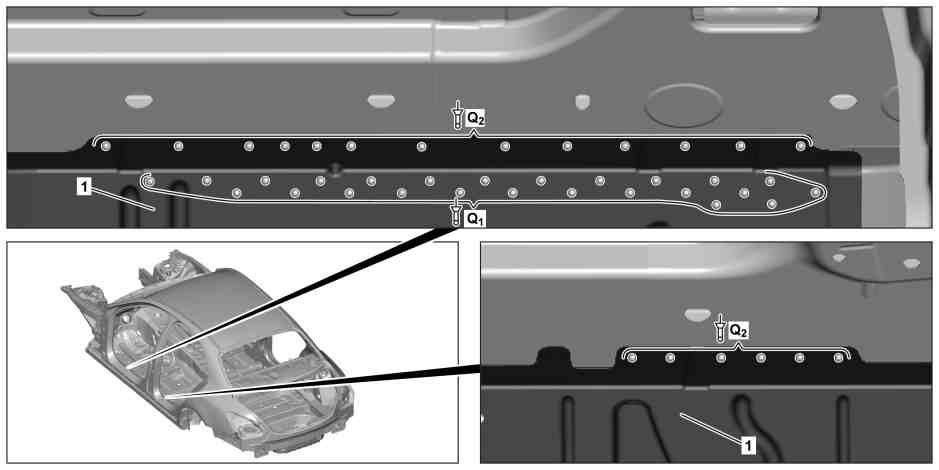

20
用直径为  6.4x12 的铆钉铆接主底板 (1)（区域 Q
1
）。
21
使用直径为  6.5 x 12.5 的铆钉铆接主底板 (1)（区域 Q
2
）。
P63.40-3242-09
22
使用直径为  6.5 x 12.5 的铆钉铆接底部纵梁 (6)（区域 R）。
P63.40-3256-09

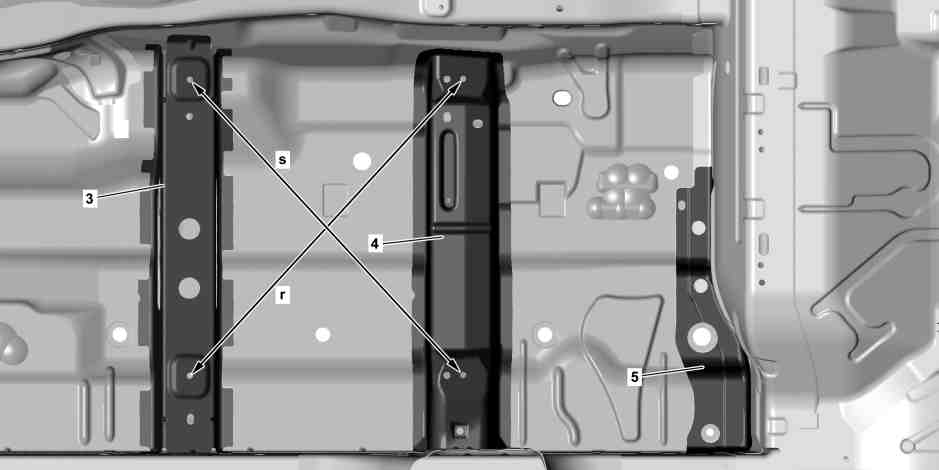

23
安装前排座椅前横梁 (3) 和前排座椅后横梁 (4)，对齐并固定到位。
i
尺寸：

r = 576 mm

s = 576 mm
24
型号 205

安装加强件 (5)，配合并固定到位。
P63.40-3243-09

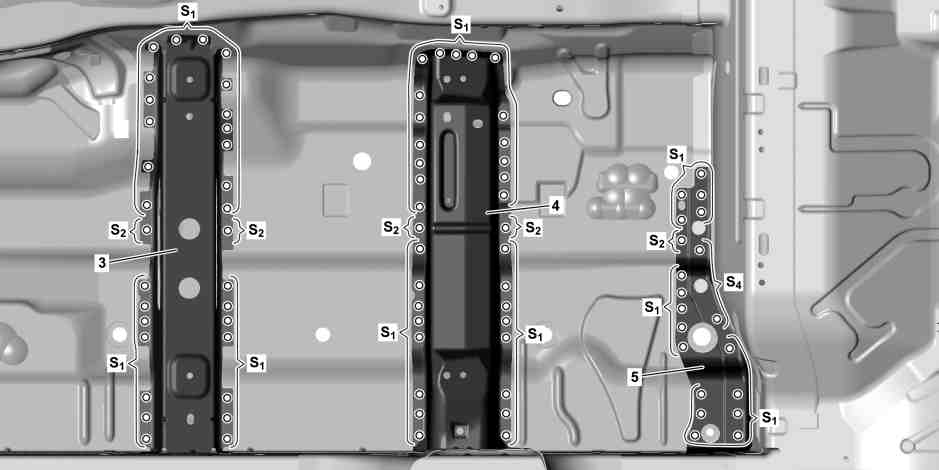

25
在前排座椅前横梁 (3)、前排座椅后横梁 (4) 和加强件 (5) 中钻制直径为  6.7 mm 的铆钉孔（区域 S
1
、S
2
）。
i
从底部通过车身上现有的孔钻制铆钉孔（区域 S
2
）。
26
型号 205.0/1/2/3, 213, 253

型号 293

使用直径为  6.7 mm 的钻头在加强件 (5) 上钻制铆钉孔（区域 S
4
）。
P63.40-3264-08

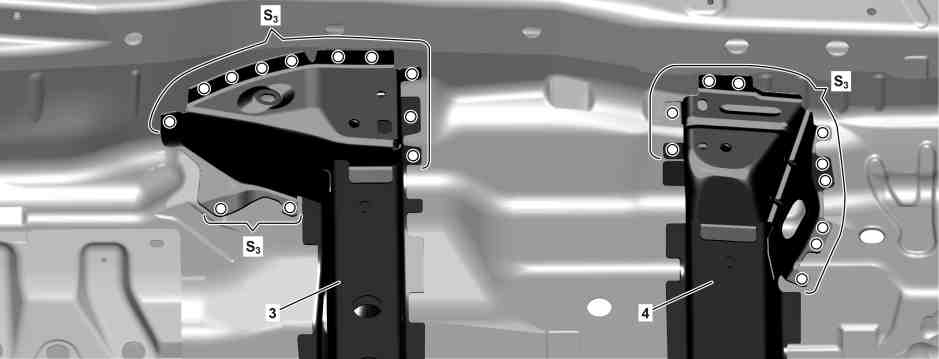

27
型号 253

型号 293

在前排座椅前横梁 (3) 和前排座椅后横梁 (4) 上钻制直径为  6.7 mm 的铆钉孔（区域 S
3
）。
P63.40-3245-09

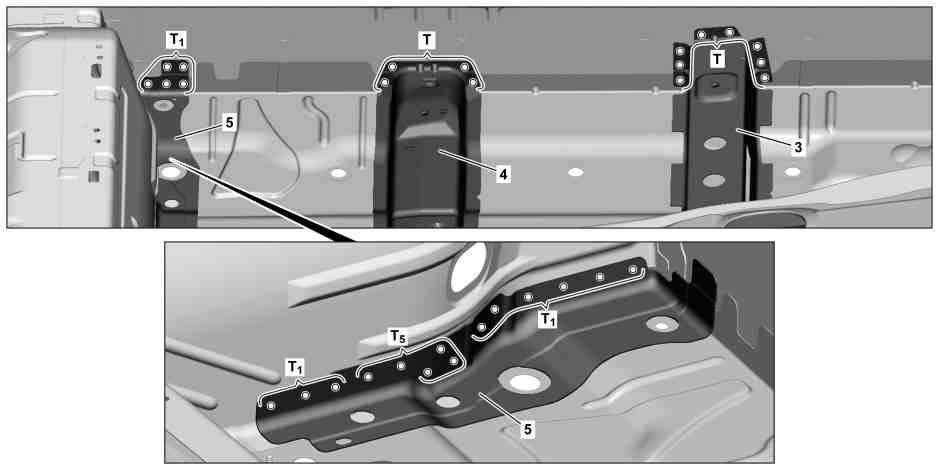

28
在前排座椅前横梁 (3) 和前排座椅后横梁 (4) 上钻制直径为  6.7 mm 的铆钉孔（区域 T）。
29
型号 205

在前排座椅前横梁 (3)、前排座椅后横梁 (4) 和加强件 (5) 上钻制直径为  6.7 mm 的铆钉孔（区域 T
1
）。
30
型号 205.0/1/2/3

在加强件 (5) 上钻制直径为  6.7 mm 的铆钉孔（区域 T
5
）。
31
拆下前排座椅前横梁 (3) 和前排座椅后横梁 (4)。
32
型号 205

拆下加强件 (5)。
33
去除前排座椅前横梁 (3)、前排座椅后横梁 (4) 和车身两侧的铆钉孔毛刺。
34
型号 205

去除加强件 (5) 和车身两侧的铆钉孔毛刺。
35
清除钻屑。
36
在不会进行粘合的铆接接头内侧涂抹锌粉涂料。
P63.40-3244-09
37
型号 253

型号 293

在连接凸缘至后底板的区域中的加强件 (5) 上涂抹双组分粘合剂。
i
遵循粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。
38
安装前排座椅前横梁 (3) 和前排座椅后横梁 (4) 并固定到位。
39
型号 205

安装加强件 (5) 并固定到位。

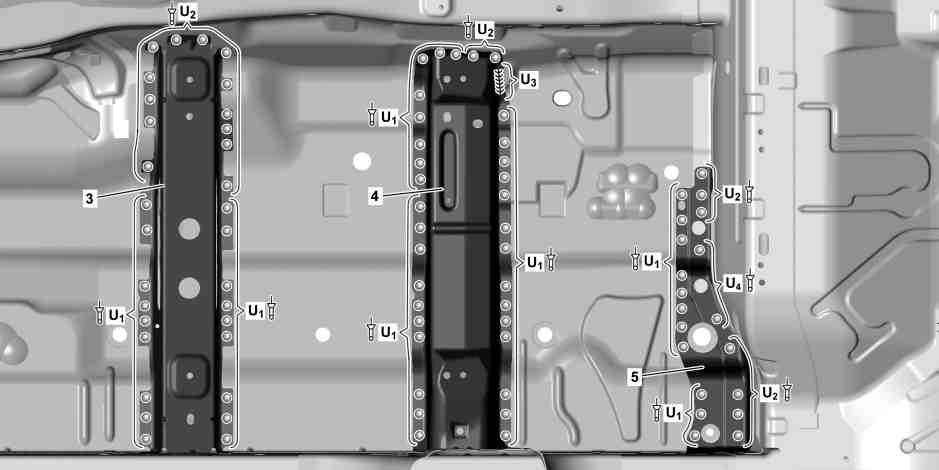

40
使用直径为 6.5x12.5 的铆钉铆接前排座椅前横梁 (3)、前排座椅后横梁 (4)、加强件 (5) 和底部纵梁（区域 U
1
、U
2
）。
41.1
型号 205.0/1/2/3, 213, 253

型号 293

使用直径为  6.5 x 12.5 的铆钉铆接加强件 (5) 和底部纵梁（区域 U
4
）。
41.2
型号 205.4

使用直径为  7 mm 的钻头将加强件 (5) 钻透一块镶板的厚度（区域 U
4
）。
42
型号 205.4

加强件 (5)
k
e
（区域 U
4
）。
43
型号 205, 213

前排座椅后横梁 (4)
k
g
（区域 U
3
）。
P63.40-3265-08

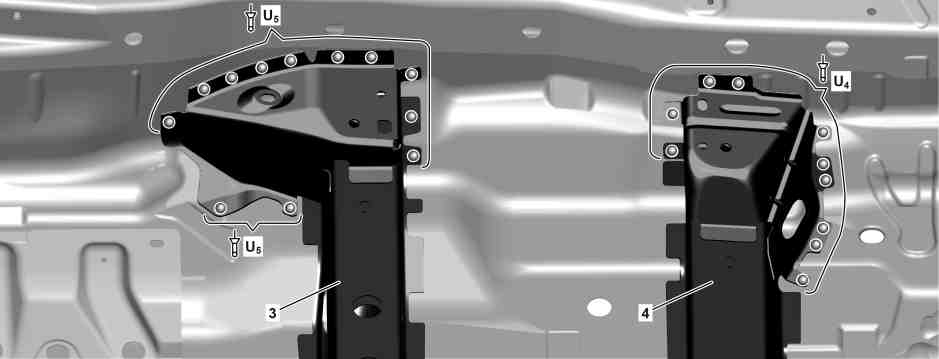

44
型号 253

型号 293

使用直径为  6.5x12.5 的铆钉铆接前排座椅前横梁 (3) 和前排座椅后横梁 (4)（区域 U
4
、U
5
）。
P63.40-3246-09

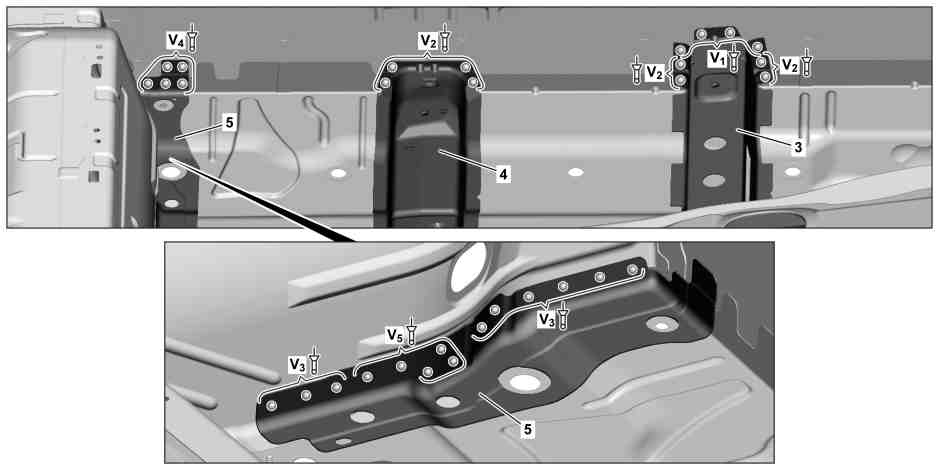

45
使用直径为  6.4x12 的铆钉铆接前排座椅前横梁 (3) 和前排座椅后横梁 (4)（区域 V
1
、V
2
）。
46
型号 205

使用直径为  6.4 x 12 的铆钉铆接加强件 (5)（区域 V
3
）。
47
型号 205

使用直径为  6.5 x 12.5 的铆钉铆接加强件 (5)（区域 V
4
）。
48
型号 205.0/1/2/3

使用直径为  6.4 x 12 的铆钉铆接加强件 (5)（区域 V
5
）。
49
型号 205.4

使用直径为  7 mm 的钻头将加强件 (5) 钻透一块镶板的厚度（区域 V
5
）。
50
型号 205.4

加强件 (5)
k
e
（区域 V5
）。
51
型号 205.4

安装加强件 (7)，配合并固定到位。
52
型号 205.4

加强件 (7)
k
f
（区域 Z
2
）。
P63.40-3270-06
P63.40-3247-09
53
安装连接架 (2)，配合并固定到位。

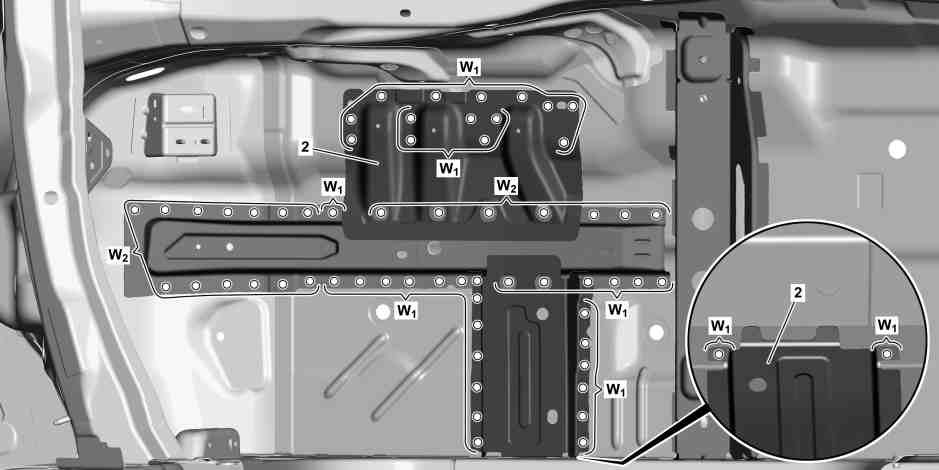

54
在连接支架 (2) 中钻制直径为  6.7 mm 的铆钉孔（区域 W
1
、W
2
）。
i
从底部通过车身上现有的孔钻制铆钉孔（区域 W
2
）。

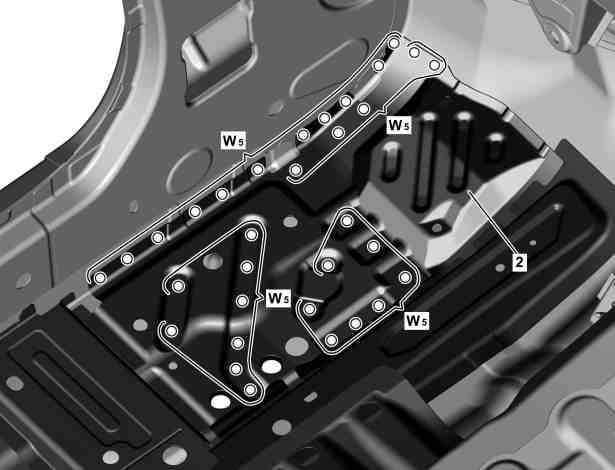

55
型号 205.0/2

带代码494 (美国版本)

型号 205.3/4, 213, 253, 293

在连接支架 (2) 上钻制直径为  6.7 mm 的铆钉孔（区域 W
5
）。
56
型号 205.0/2

带代码494 (美国版本)

型号 213, 253, 293

在前部加强件和后部加强件上钻制用直径为  6.7 mm 的铆钉孔（区域 W
5
）。
i
前部加强件和后部加强件是连接架 (2) 的一部分。
P63.40-3266-06
P63.40-3254-08

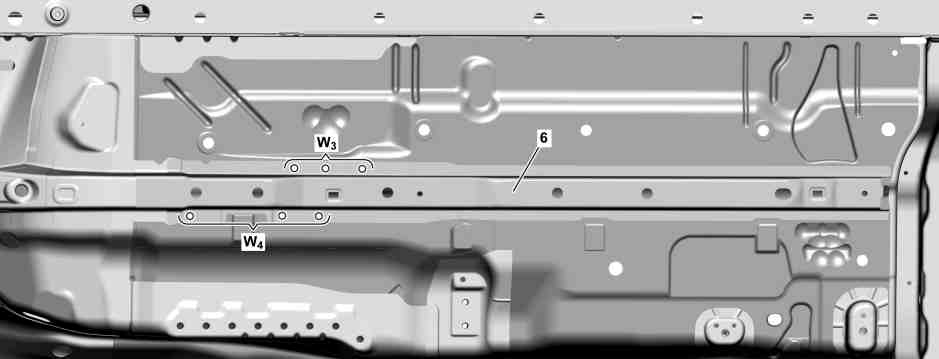

57
在底部纵梁 (6) 上钻制直径为  6.7 mm 的铆钉孔（区域 W
3
、W
4
）。
i
通过下部纵梁 (6) 上现有的孔钻制铆钉孔（区域 W
4
）。
58
拆下连接架。
59
去除连接架和车身两侧的铆钉孔毛刺。
60
清除钻屑。
61
使用锌粉涂料涂抹铆接接头内侧。
p
请勿在需要涂抹双组分粘合剂的焊接接头处涂抹锌粉涂料。

否则可能会出现粘附问题。

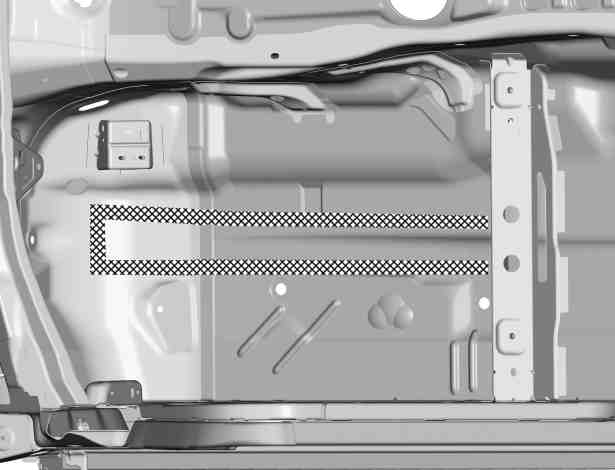

62
在交叉阴影区域中的车身上涂抹双组分粘合剂。
i
遵循粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。
P63.40-3249-06
P63.40-3248-09

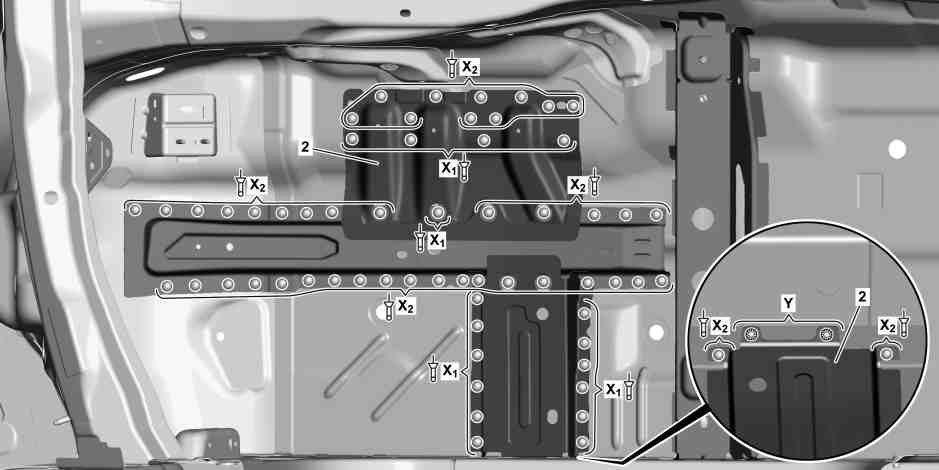

63
安装连接架 (2) 并固定到位。
64
使用直径为  6.4 x 12 的铆钉铆接连接支架 (2)（区域 X
1
）。
65
使用直径为  6.5 x 12.5 的铆钉铆接连接支架 (2)（区域 X
2
）。
66
使用直径为  7 mm 的钻头将接连接支架 (2) 钻透一块镶板的厚度（区域 Y）。
67
连接架 (2)
k
e
（区域 Y）。
68
型号 205.0/2

带代码494 (美国版本)

型号 205.3/4, 213, 253, 293

使用直径为  6.4x12 铆钉铆接连接架 (2)（区域 X
3
）。
69
型号 205.0/2

带代码494 (美国版本)

型号 205.3/4, 213, 253, 293

使用直径为  6.5 x 12.5 的铆钉铆接连接支架 (2)（区域 X
4
）。

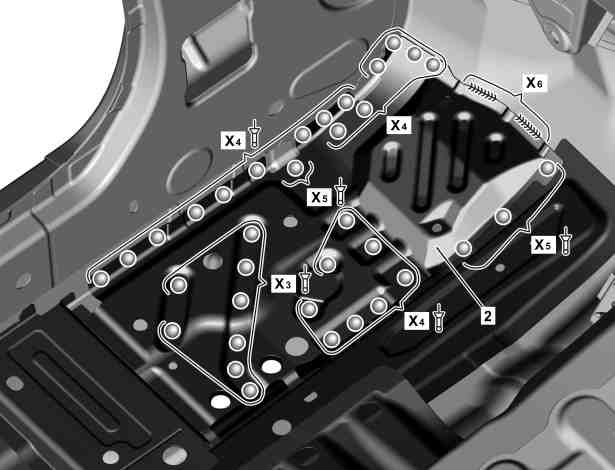

70
型号 205.0/2

带代码494 (美国版本)

型号 205.3/4, 213, 253, 293

使用直径为  6.5 x 14.5 的铆钉铆接连接支架 (2)（区域 X
5
）。
71
型号 205.0/2

带代码494 (美国版本)

型号 205.3/4, 213, 253, 293

铆接连接架 (2)
k
f
（区域 X
6
）。
P63.40-3267-06
P63.40-3255-08
72
使用直径为  6.5 x 12.5 的铆钉铆接底部纵梁 (6)（区域 Z）。

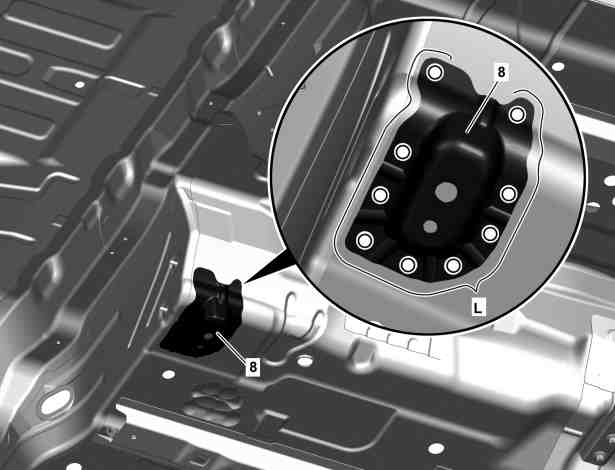

73
将安装支架 (8) 配合并固定到位。
74
从下方通过主底板在紧固托架 (8) 中钻制直径为  6.7 mm 的铆钉孔（区域 L）。
75
去除紧固托架 (8) 和主底板钉孔两侧的铆钉孔毛刺。
76
清除钻屑。
77
使用锌粉涂料涂抹铆接接头内侧。
P63.40-3406-06
78
将安装支架 (8) 配合并固定到位。
79
从下方使用直径为  6.5x12.5 的铆钉铆接安装支架 (8) 和主底板（区域 J）。
P63.40-3407-06
