型号

205

型号

213

型号

253

型号

293

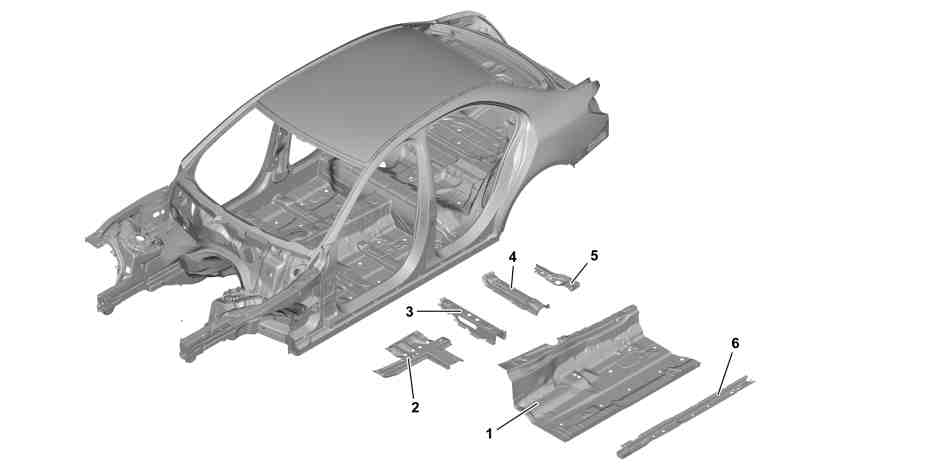

图示为车型 205.0

1

主底板镶板

4

前排座椅后横梁

2

连接支承件

5

加强件

3

前排座椅前横梁

6

底部纵梁

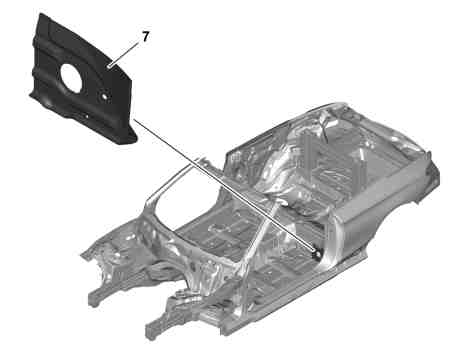

车型 205.4

7

加强件

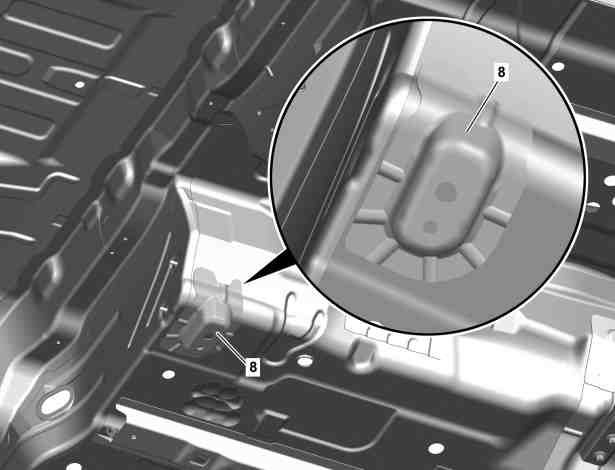

图示为车型 253

8

固定台

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.

AS00.00-Z-0035-01A

专业提示
severity=N

有关带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆以及个人防护装备的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

专业提示
severity=N

关于车身修理的一般信息

AH60.00-N-0001-01A

专业提示
severity=N

粘合面的预处理

AH60.00-P-0008-01SX

关于修理超高强度车辆用钢的一般信息

AH60.00-P-0024-01N

关于梅赛德斯-奔驰材料的一般信息

AH98.00-P-9409-03A

e

拆卸

1

拆下维修点区域内的可拆卸零件。

2

使用火花防护毯遮盖留在车辆上的所有可拆卸零件。

3.1

拆下主底板 (1)、连接支承件 (2)、前排座椅前横梁 (3)、前排座椅后横梁 (4)、加强件 (5) 和下部纵梁 (6)。

型号 205.0/1/2/3

AR63.40-P-1180-24LW

3.2

拆下主底板 (1)、连接支承件 (2)、前排座椅前横梁 (3)、前排座椅后横梁 (4) 和下部纵梁 (6)。

型号 213, 253

型号 293

AR63.40-P-1180-24LW

3.3

拆下主底板 (1)、连接支承件 (2)、前排座椅前横梁 (3)、前排座椅后横梁 (4)、加强件 (5)、加强件 (7) 和下部纵梁 (6)。

型号 205.4

AR63.40-P-1180-24LW

4

拆下紧固托架 (8)。

只有紧固托架 (8) 损坏。

AR63.40-P-1180-24LW

5.1

准备主底板 (1)、连接支承件 (2) 和下部纵梁 (6)。

型号 205.0/1/2/3, 213, 253

型号 293

AR63.40-P-1180-26LW

5.2

准备主底板 (1)、连接支承件 (2)、加强件 (7) 和下部纵梁 (6)。

型号 205.4

AR63.40-P-1180-26LW

d

安装

a
风险
severity=D

弧焊所使用的高电压存在致命的
风险
。在有高危易燃品的区域进行焊接时有爆炸的
风险
。焊接时溅出的焊渣和紫外线有造成
受伤的
风险
。吸入焊接气体有中毒的
风险
。

使用隔垫. 穿戴防护服, 防护眼镜及防护面罩. 从危险区域移走高度易燃材料. 使用排气系统.

AS00.00-Z-0007-01A

专业提示
severity=N

防止在进行电焊和焊接作业时损坏部件的措施

AH60.00-P-0001-02A

关于铆接的一般信息

AH60.00-P-0003-01N

6.1

安装主底板 (1)、连接支承件 (2)、前排座椅前横梁 (3)、前排座椅后横梁 (4)、加强件 (5) 和下部纵梁 (6)。

型号 205.0/1/2/3

AR63.40-P-1180-27LW

1K-锌粉涂料

*BR00.45-Z-1056-07A

车身双组份粘结剂套件

*BR00.45-Z-1162-02A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1012-13A

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1016-13A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1035-13A

6.2

安装主底板 (1)、连接支承件 (2)、前排座椅前横梁 (3)、前排座椅后横梁 (4) 和下部纵梁 (6)。

型号 213, 253

型号 293

AR63.40-P-1180-27LW

1K-锌粉涂料

*BR00.45-Z-1056-07A

车身双组份粘结剂套件

*BR00.45-Z-1162-02A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1012-13A

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1016-13A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1035-13A

6.3

安装主底板 (1)、连接支承件 (2)、前排座椅前横梁 (3)、前排座椅后横梁 (4)、加强件 (5)、加强件 (7) 和下部纵梁 (6)。

型号 205.4

AR63.40-P-1180-27LW

1K-锌粉涂料

*BR00.45-Z-1056-07A

车身双组份粘结剂套件

*BR00.45-Z-1162-02A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1012-13A

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1016-13A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1035-13A

7

安装紧固托架 (8)。

只更换紧固托架 (8)。

AR63.40-P-1180-27LW

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1012-13A

8

清洁焊缝和金属板法兰。

9

拆下火花防护毯。

10

清洁维修区域。

11

使用底漆填料为维修区域打底。

专业提示
severity=N

关于漆面修理的说明

AH98.00-P-9408-02A

i
仅可使用经戴姆勒股份公司批准的底漆填料：

https://xentryportal.i.daimler.com

12

维修后密封接缝。

型号 205, 253

型号 293

AR97.10-P-4000LW

型号 213

AR97.10-P-4000LWE

13

对维修区域和相邻表面进行喷漆。

专业提示
severity=N

关于漆面修理的说明

AH98.00-P-9408-02A

i
仅可使用经戴姆勒股份公司批准的油漆：

https://xentryportal.i.daimler.com

14

补充空腔防腐。

型号 205, 253

型号 293

AR97.20-P-1500LW

型号 213

AR97.20-P-1500LWE

15

安装维修点区域内的所有可拆卸零件。

检修工具

号码

名称

订单号

BR00.45-Z-1012-13A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

A 004 990 16 97

BR00.45-Z-1016-13A

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

A 004 990 17 97

BR00.45-Z-1035-13A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

A 000 991 76 32

BR00.45-Z-1056-07A

1K-锌粉涂料

A 000 986 28 00

BR00.45-Z-1162-02A

车身双组份粘结剂套件

A 012 989 17 71
