AR63.50-P-1401-02LWV
准备整个后翼子板以进行安装
型号
213.1
检修工具
号码
名称
订单号
BR00.45-Z-1056-07A
1K-锌粉涂料
A 000 986 28 00
i
所示后继操作步骤适用于车辆左侧，如果车辆右侧受损，则必须按相同方式对车辆右侧执行。
须遵循上级服务文件以及服务文件中的安全信息。
1

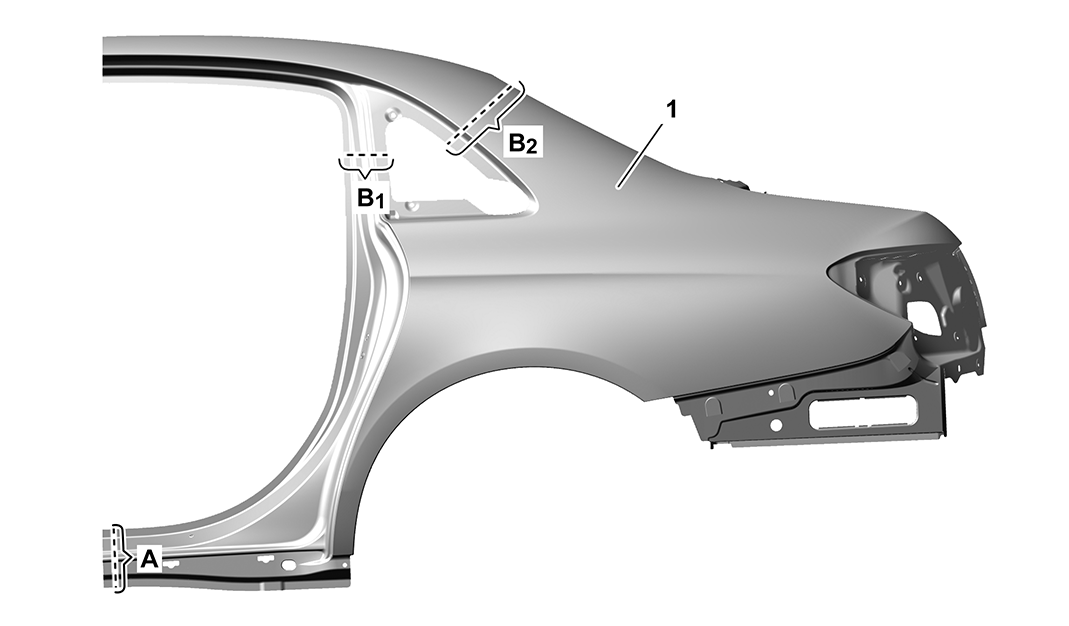

在后翼子板 (1) 上标记分离点并切割（区域 A、B1和 B2）。
i
转移车辆上的分离点。
P63.50-4150-05
P63.50-4151-09
2

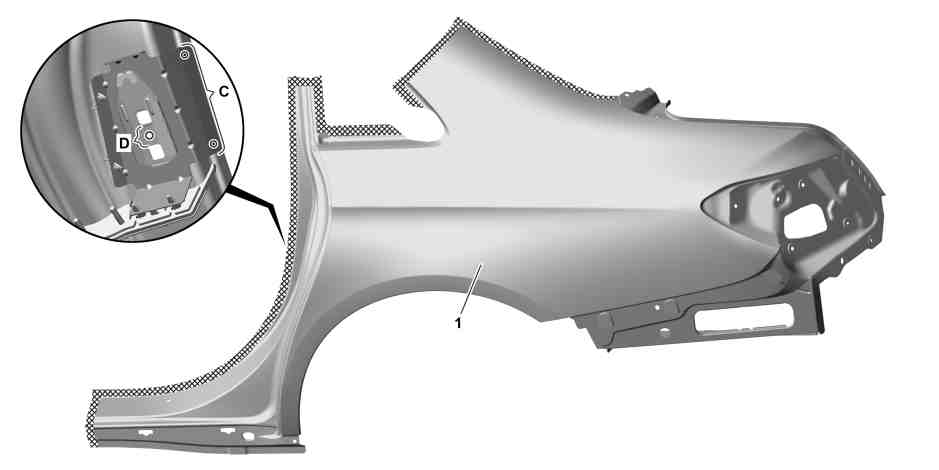

切除门锁撞栓支架上的焊点（区域 C）。
仅限于 C 柱或外部后轮罩没有更换时。
3
在门锁撞栓支架上的焊点上钻出直径为 6.5 mm 的孔（区域 D）。
仅限于 C 柱或外部后轮罩没有更换时。
4
拆下门锁撞栓支架。
仅限于 C 柱或外部后轮罩没有更换时。
5
打磨后翼子板 (1) 上的配合面，直至交叉阴影区域露出金属。
i
打磨点焊凸缘，直至两侧露出金属。
6
清除磨屑和钻屑。
7
在点焊凸缘内侧涂抹锌粉涂料。在安装侧车顶镶板后无法再接取的联结凸缘上。
P63.50-4152-09
8
打磨后翼子板 (1) 上的配合面，直至交叉阴影区域露出金属。
i
打磨点焊凸缘，直至两侧露出金属。
9
清除磨屑。
10
在点焊凸缘内侧涂抹锌粉涂料。 在安装侧车顶镶板后无法再接取的联结凸缘上。
p

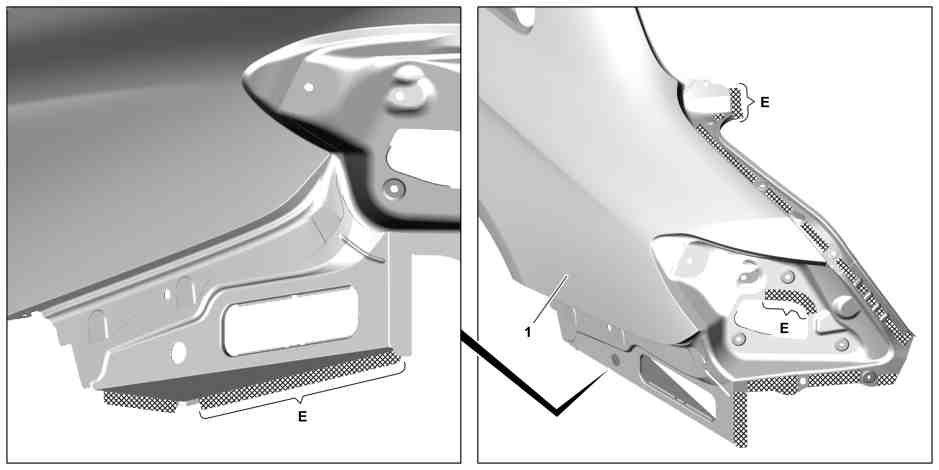

请勿使用锌粉涂料涂抹粘合面（区域 E）。

否则会出现粘附问题。
