型号

213.1

1

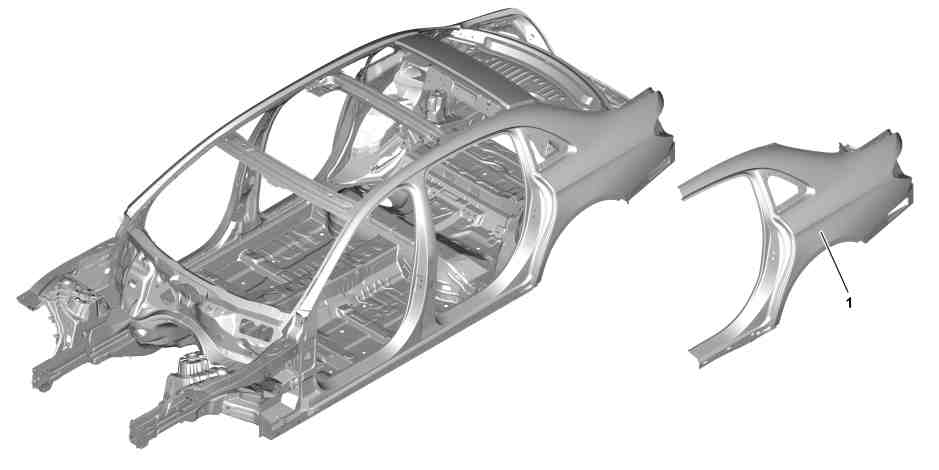

后翼子板

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
风险
severity=D

燃油被引燃有爆炸的
风险
,如果吸入或吞入燃油则会有中毒的
风险
,同时,皮肤和眼睛接触到燃油则有
受伤的
风险
。

严禁火, 火花, 明火或吸烟. 只能将燃油倒入合适且正确标记的容器中.

处理燃油时, 穿上防护服.

AS47.00-Z-0001-01A

专业提示
severity=N

关于车身修理的一般信息

AH60.00-N-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

粘合面的预处理

AH60.00-P-0008-01SX

车辆内隔音和结构泡沫说明

AH60.00-P-0039-01LWE

关于梅赛德斯-奔驰材料的一般信息

AH98.00-P-9409-03A

e

拆卸

1

拆下待修理区域内的可拆卸零件

2

使用防火保护毯遮盖留在车辆上的所有可拆卸零件

i
更换右后翼子板 (1) 时，必须安装标准油箱锁并使用焊接保护毯遮盖加注接管。

3

拆开后翼子板 (1)

AR63.50-P-1401-01LWV

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

i
市售设备/工具

圆形钢丝刷

电动车身线锯

焊点铣床

干/湿两用真空吸尘器

底漆粘合

*BR00.45-Z-1012-07A

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

4

备好后翼子板 (1)

AR63.50-P-1401-02LWV

i
市售设备/工具

圆形钢丝刷

电动车身线锯

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

d

安装

a
风险
severity=D

弧焊所使用的高电压存在致命的
风险
。在有高危易燃品的区域进行焊接时有爆炸的
风险
。焊接时溅出的焊渣和紫外线有造成
受伤的
风险
。吸入焊接气体有中毒的
风险
。

使用隔垫. 穿戴防护服, 防护眼镜及防护面罩. 从危险区域移走高度易燃材料. 使用排气系统.

AS00.00-Z-0007-01A

专业提示
severity=N

防止在进行电焊和焊接作业时损坏部件的措施

AH60.00-P-0001-02A

关于铆接的一般信息

AH60.00-P-0003-01N

5

安装后翼子板 (1)

AR63.50-P-1401-03LWV

A

000 588 01 84 00 焊接器

WS60.00-P-0021K

A

000 588 02 84 00 焊接器

WS60.00-P-0022K

发动机罩, 车门及行李箱盖上的缝隙尺寸

AR60.00-P-0700-01LWE

i
市售设备/工具

圆形钢丝刷

手动临时紧固件 6.35 mm

空心铆钉枪（最小拔出力 19 kN）

干/湿两用真空吸尘器

后车门到侧构件底部

*BE60.00-P-1009-01GA

行李箱盖到后翼子板顶部

*BE60.00-P-1011-01GA

后侧壁到尾灯

*BE60.00-P-1014-01GA

白色密封剂, 310 ml, DBL 6069.20

*BR00.45-Z-1003-01A

车身双组份粘结剂套件

*BR00.45-Z-1162-02A

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1035-13A

埋头空心铆钉 6.4×14.0 (夹距 1.5 mm 至 3 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1043-13A

l
千分尺

*129589032100

作为用车身焊料修复表面的替代方法。

↓

涂敷基础车身填料。

AR60.00-P-0031-01LWG

车身双组份粘结剂套件

*BR00.45-Z-1162-02A

基础车身填料

*BR00.45-Z-1057-07A

6

清洁焊缝和金属板凸缘

i
市售设备/工具

圆形钢丝刷

7

拆下火花防护毯

8

清洁修理区

i
市售设备/工具

干/湿两用真空吸尘器

9

使用底漆填料对修理区域进行打底处理

专业提示
severity=N

关于漆面修理的说明

AH98.00-P-9408-02A

i
仅可使用戴姆勒股份公司认可的底漆填料：

http://xentryportal.mercedes-benz.com

10

完成修理后密封接缝

AR97.10-P-4000LWE

11

对修理区和相邻表面进行喷漆

专业提示
severity=N

关于漆面修理的说明

AH98.00-P-9408-02A

i
仅可使用经戴姆勒股份公司认可的油漆：

http://xentryportal.mercedes-benz.com

12

添加空腔防腐剂

AR97.20-P-1500LWE

13

安装待修理区域中的所有可拆卸车身部件

间隙尺寸的检验值

号码

名称

型号 213.0/1

BE60.00-P-1009-01GA

后车门到侧构件底部

尺寸 "I"

mm

3,3 (±0,5)

有关图片, 见

AR60.00-P-0700-01LWE

间隙尺寸的检验值

号码

名称

型号 213.0/1

BE60.00-P-1011-01GA

行李箱盖到后翼子板顶部

尺寸 "K"

mm

3,3 (±0,8)

有关图片, 见

AR60.00-P-0700-01LWE

间隙尺寸的检验值

号码

名称

型号 213.0/1

BE60.00-P-1014-01GA

后侧壁到尾灯

尺寸 "N"

mm

1 (±0,7)

有关图片, 见

AR60.00-P-0700-01LWE

检修工具

号码

名称

订单号

BR00.45-Z-1001-07A

适用于点焊的锌粉漆

A 000 986 34 42

BR00.45-Z-1003-01A

白色密封剂, 310 ml, DBL 6069.20

A 001 989 63 20

BR00.45-Z-1012-07A

底漆粘合

A 000 986 27 50

BR00.45-Z-1035-13A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

A 000 991 76 32

BR00.45-Z-1043-13A

埋头空心铆钉 6.4×14.0 (夹距 1.5 mm 至 3 mm, 拉脱力最小 15.5 kN)

A 000 991 82 32

BR00.45-Z-1057-07A

基础车身填料

A 012 989 29 71

BR00.45-Z-1162-02A

车身双组份粘结剂套件

A 012 989 17 71
