型号

205.0/1/3

型号

213.0/1

更改提示

05.04.2016

区域 F 内新增埋头铆钉.

操作步骤 12

1

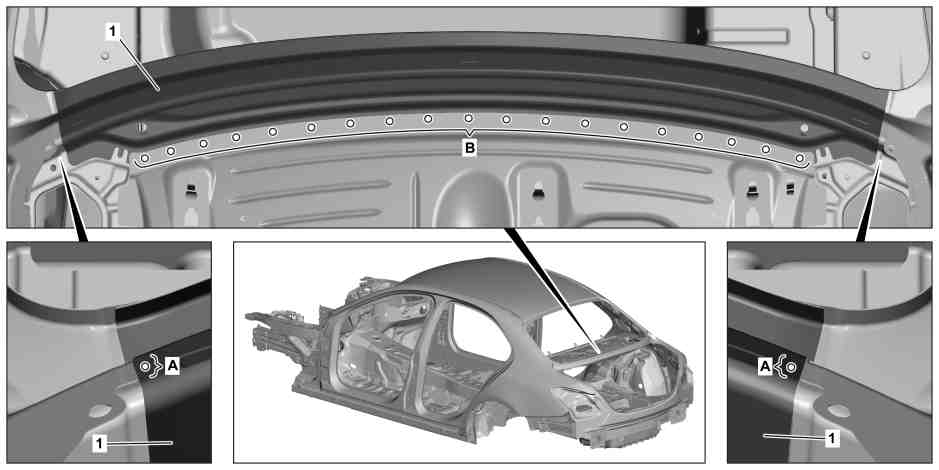

安装后镶板 (1), 匹配并固定到位.

2

使用直径 6.7 mm 的钻头在后壁镶板 (1) 上钻制铆钉孔 (区域 A).

3

在后壁镶板 (1) 上钻制埋头铆钉孔 (区域 A)

4

使用直径 6.7 mm 的钻头在后壁镶板 (1) 上钻制铆钉孔 (区域 B).

仅当没有自冲铆钉和旋压型铆钉的铆钉机来进行安装时.

i
通过车身上的现有孔钻制铆钉孔.

5

拆下后壁镶板 (1).

6

去除后壁镶板 (1) 和车身上铆钉孔两侧的毛刺.

7

清除钻屑.

8

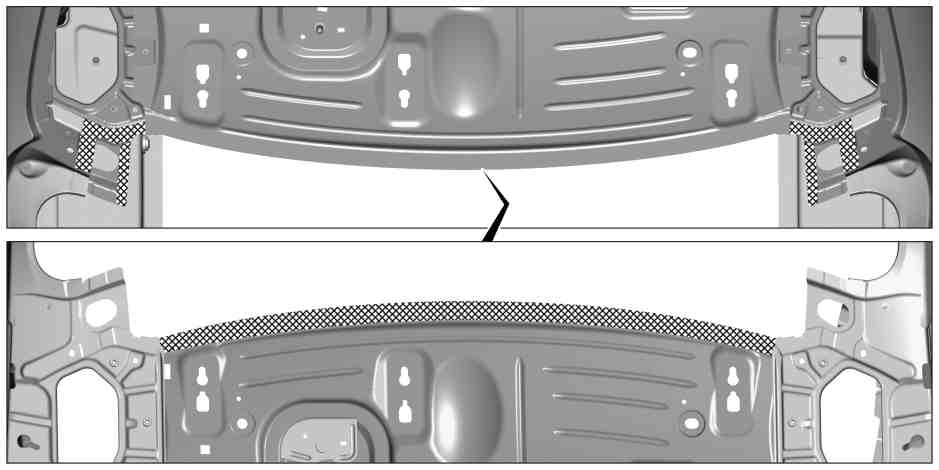

在车身上阴影区域内涂抹含有 2 种成份的粘结剂.

i
遵照粘合表面的预处理规定和制造商关于含有 2 种成份的粘结剂干燥和处理时间的规范.

9

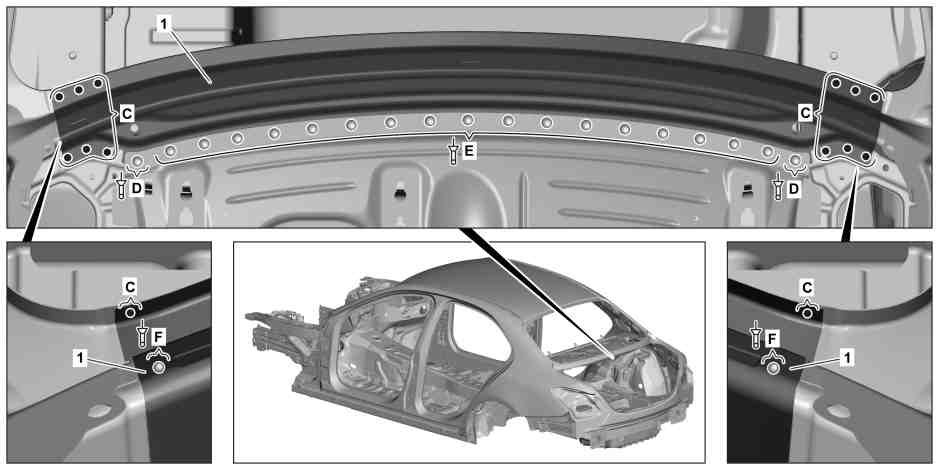

安装后壁镶板 (1) 并固定到位.

10

使用直径 6.4x12 的铆钉铆接后壁镶板 (1) (区域 E).

i
如果使用自冲铆钉和旋压型铆钉的铆钉机进行安装, 则还可以使用 "S1" 夹距最大为 3.5  mm 的旋压型铆钉

11

使用直径 6.5x12.5 的铆钉铆接后壁镶板 (1) (区域 D).

12

使用直径 6.4x14 的埋头铆钉铆接后壁镶板 (1) (区域 F).

13

后壁镶板 (1)
a
b
(区域 C).
