型号

213.0/1

1

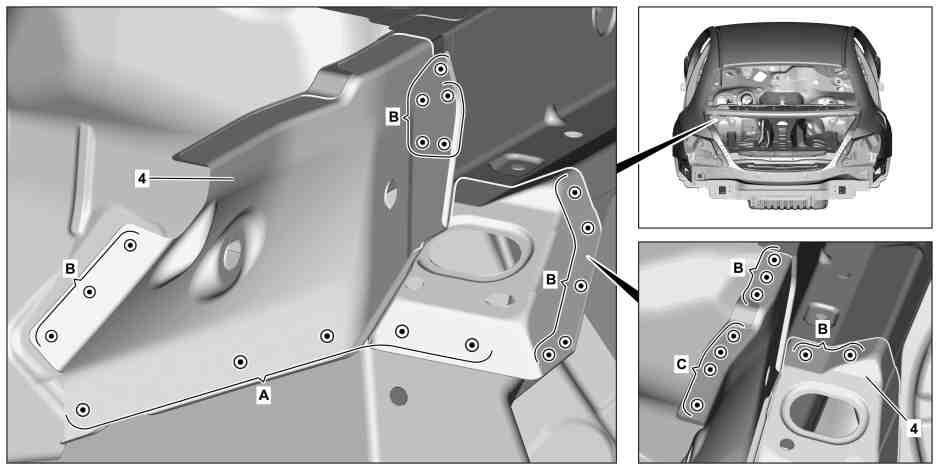

露出左侧安装台 (4) 上的冲击钉并切除 (区域 A).

2

露出左侧安装台 (4) 上的点焊焊点并切除 (区域 B 和 C).

3

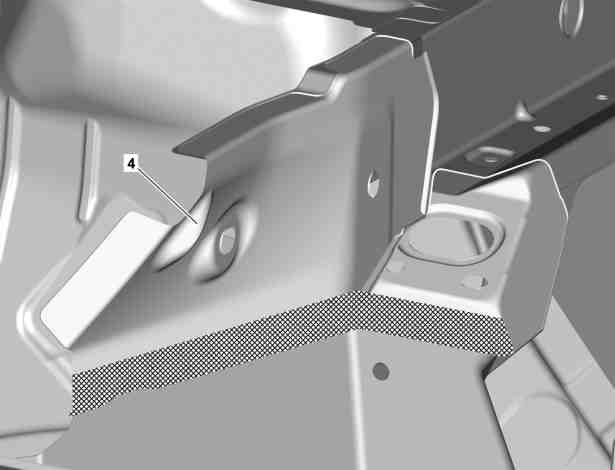

加热左侧安装台 (4) 的阴影区域.

i
阴影区域为粘合区域.

4

拆下左侧安装台 (4).

5

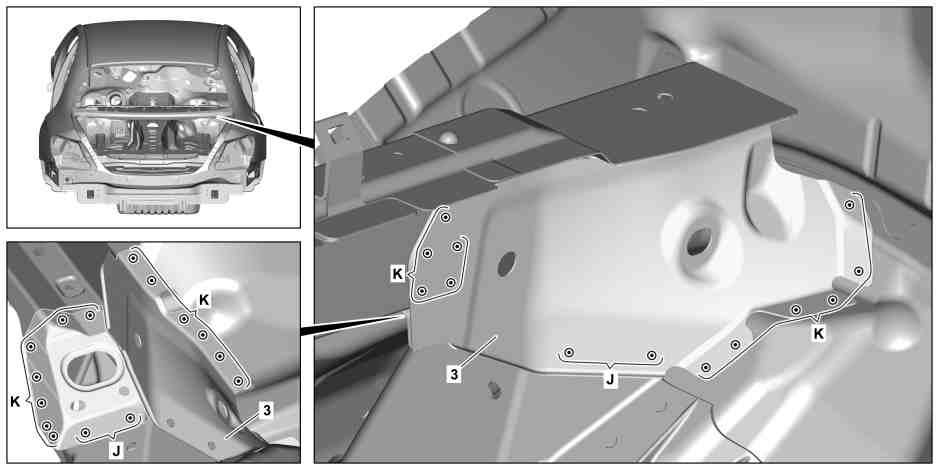

露出右侧安装台 (3) 上的冲击钉并切除 (区域 J).

6

露出安装台 (3) 上的点焊焊点并切除 (区域 K).

7

加热安装台 (3) 的阴影区域.

i
阴影区域为粘合区域.

8

拆下安装台 (3).

9

露出后壁 (1) 上的点焊焊点并切除 (区域 D).

10

露出后壁 (1) 上的点焊焊点并切除 (区域 E).

11

露出后壁 (1) 上的冲击钉并切除 (区域 F).

12

使用直径 6 mm 的钻头钻除后壁 (1) 上的铆接接头 (区域 G).

13

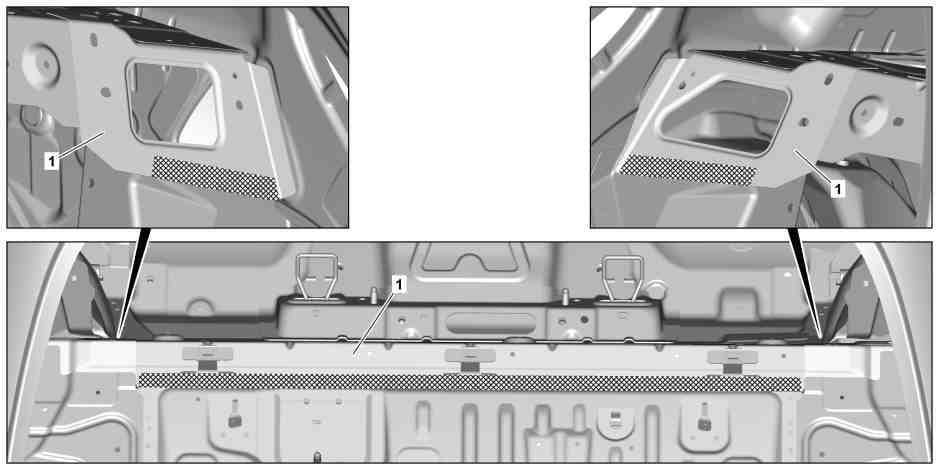

加热后壁 (1) 的阴影区域.

i
阴影区域为粘合区域.

14

将后壁 (1) 连同横梁一起拆下.

15

打磨连接面, 直至阴影区域内露出金属.

i
打磨点焊凸缘, 直至两侧露出金属.

16

清除磨屑和钻屑.

17

使用锌粉漆涂敷点焊凸缘的内侧.

p
不要在粘合面上涂抹锌粉漆 (区域 H).

否则可能会出现附着力问题.

i
遵循粘合面的预处理规定.

18

打磨连接面, 直至阴影区域内露出金属.

19

清除磨屑和钻屑.

i
遵循粘合面的预处理规定.
