AR64.10-P-5746-03LWE
安装后壁
型号
213.0/1

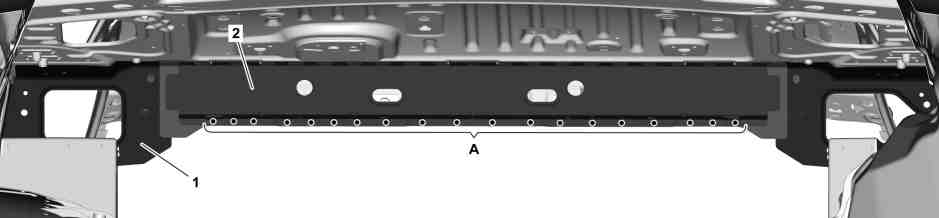

P64.10-2229-07
1
安装后壁 (1) 和横梁 (2), 匹配并固定到位.
2
后壁 (1) 和横梁 (2)
a
b
(区域 A).

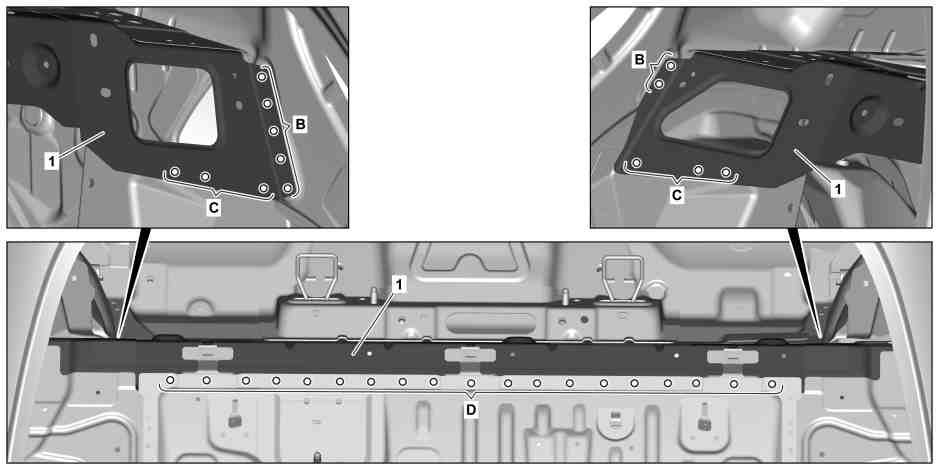

P64.10-2230-09
3
使用直径 6.7 mm 的钻头在后壁 (1) 钻制铆钉孔 (区域 B, C 和 D).
i
在车身上钻制与预冲击钉偏置的铆钉孔 (区域 C).

通过车身上的现有孔钻制铆钉孔 (区域 D).
4
拆下后壁 (1).
5
去除后壁 (1) 和车身上铆钉孔两侧的毛刺.
6
清除钻屑.
7
在铆接点内侧涂抹锌粉涂料 (区域 B).

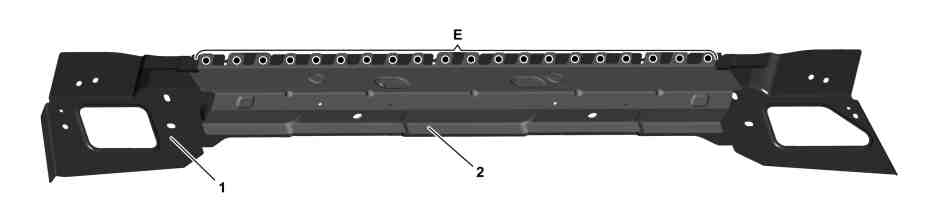

P64.10-2231-07
8
后壁(1) 和横梁 (2)
a
b
(区域 E).

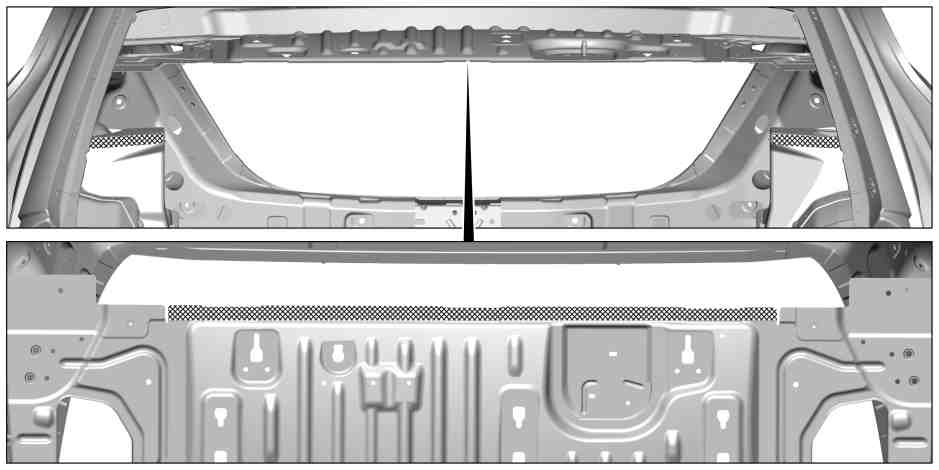

P64.10-2224-09
9
在车身上阴影区域内涂抹含有 2 种成份的粘结剂.
i
遵照粘合表面的预处理规定和制造商关于含有 2 种成份的粘结剂干燥和处理时间的规范.

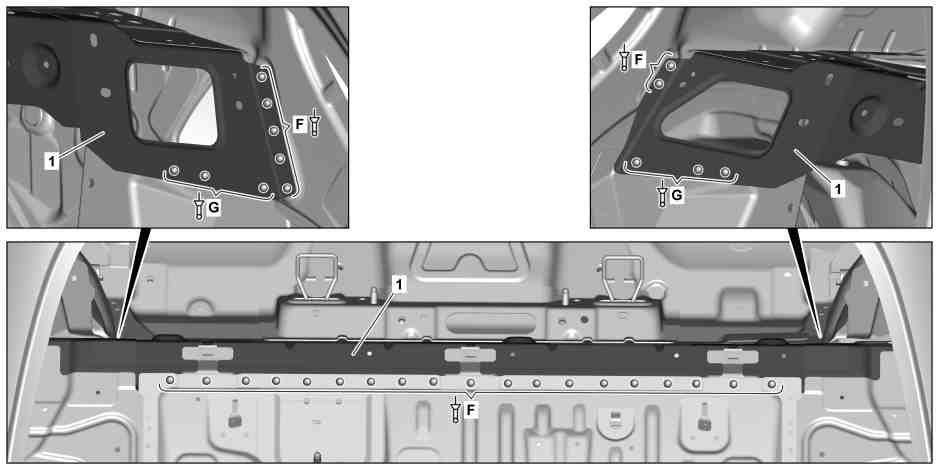

P64.10-2232-09
10
安装后壁 (1) 并固定到位.
11
使用直径 6.4x12 的铆钉铆接后壁 (1) (区域 F).
12
使用直径 6.5x14.5 的铆钉铆接后壁 (1) (区域 G).

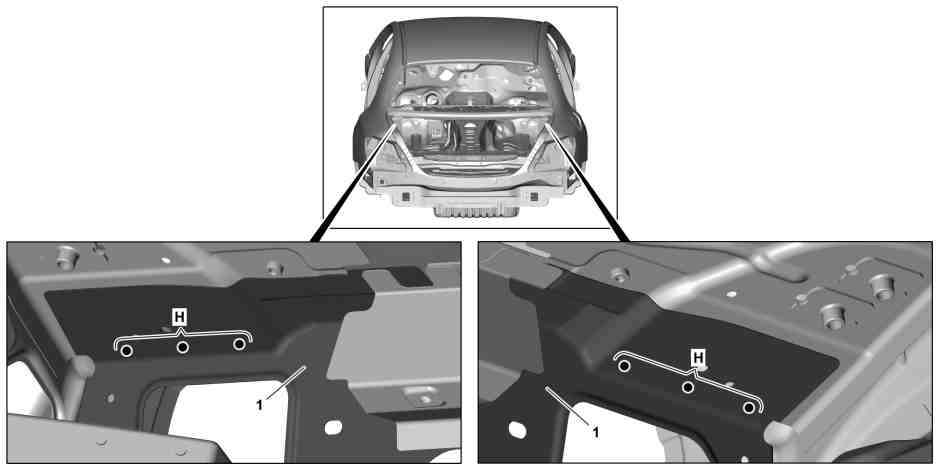

P64.10-2233-09
13
后壁 (1)
a
b
(区域 H).

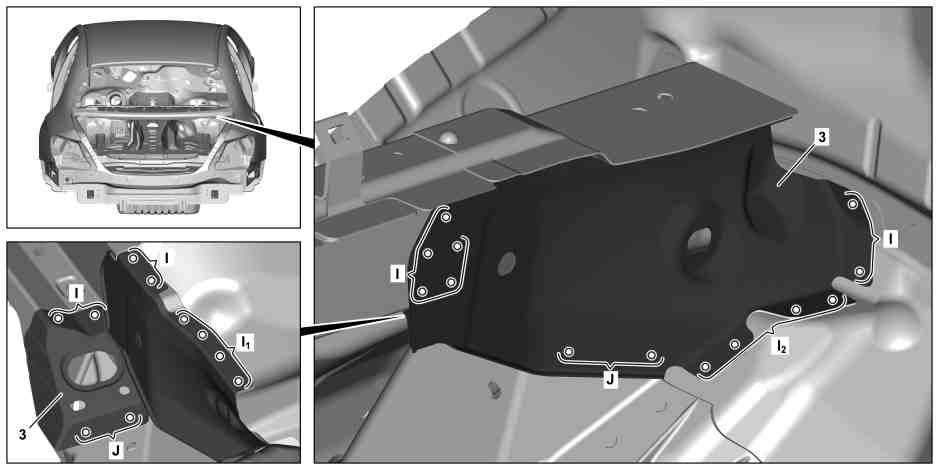

P64.10-2234-09
14
安装安装台 (3), 调整并固定就位.
15
使用直径 6.7 mm 的钻头在安装台 (3) 上钻制铆钉孔 (区域 I, I
1
, I
2
和 J).
i
在车身上钻制与冲击钉偏置的铆钉孔 (区域 J).

从外侧钻制铆钉孔 (区域 I
2
).
16
从顶部钻制埋头铆钉孔 (区域 I
1
).
17
拆下安装台 (3).
18
去除安装台 (3) 和车身上铆钉孔两侧的毛刺.
19
清除钻屑.
20
在铆接内侧涂抹锌粉涂料 (区域 I, I
1
和 I
2
).
21
在车身的阴影区域内涂抹含有 2 种成分的粘结剂.
i
遵照粘合表面的预处理规定和制造商关于含有 2 种成份的粘结剂干燥和处理时间的规范.

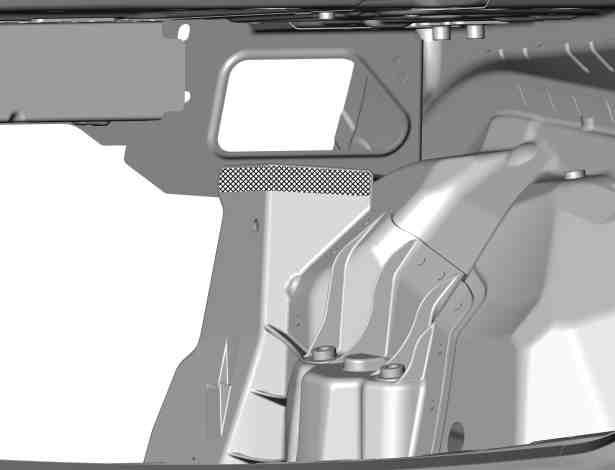

P64.10-2235-06

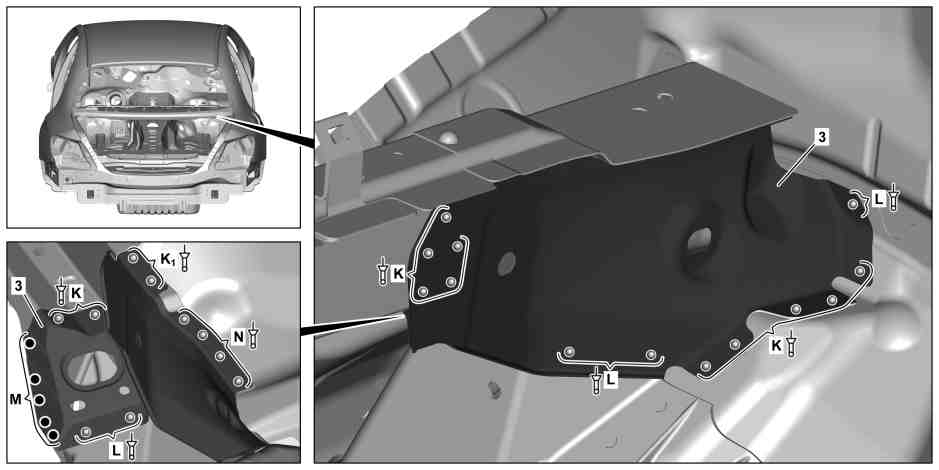

P64.10-2236-09
22
安装右侧安装台 (3) 并固定到位.
23
使用直径 6.4x12 的铆钉铆接右侧安装台 (3) (区域 K).
24
使用直径 6.5x12.5 的铆钉铆接右侧安装台 (3) (区域 L).
25
使用直径 6.4x15.5 的埋头铆钉从顶部铆接右侧安装台 (3) (区域 N).
26
使用直径 6.4x12 的铆钉从顶部铆接右侧安装台 (3) (区域 K
1
).
27
右侧安装台 (3)
a
b
(区域 M).

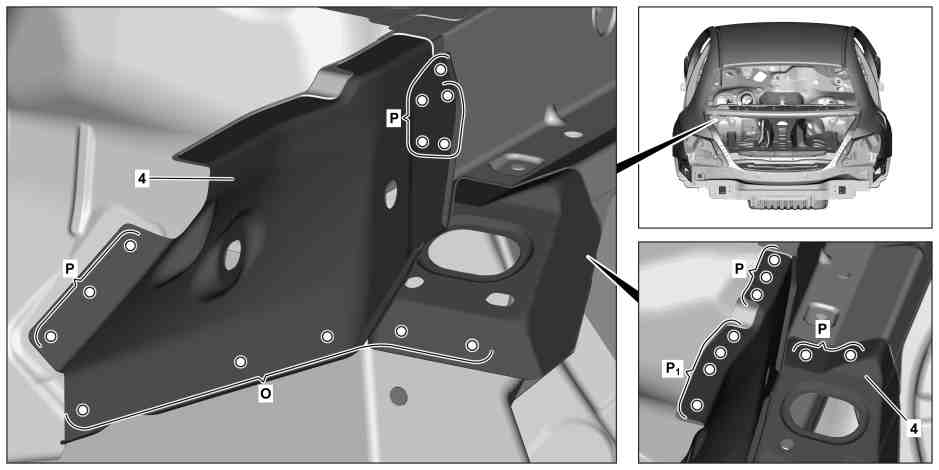

P64.10-2237-09
28
安装左侧安装台 (4), 匹配并固定到位.
29
使用直径 6.7 mm 的钻头在左侧安装台 (4) 上钻制铆钉孔 (区域 O, P 和 P
1
).
i
在车身上钻制与冲击钉偏置的铆钉孔 (区域 O).
30
从顶部钻制埋头铆钉孔 (区域 P
1
).
31
拆下左侧安装台 (4).
32
去除安装台 (4) 和车身上铆钉孔两侧的毛刺.
33
清除钻屑.
34
在铆接接头内侧涂抹锌粉涂料 (区域 P 和 P
1
).
35
在车身的阴影区域内涂抹含有 2 种成分的粘结剂.
i
遵照粘合表面的预处理规定和制造商关于含有 2 种成份的粘结剂干燥和处理时间的规范.

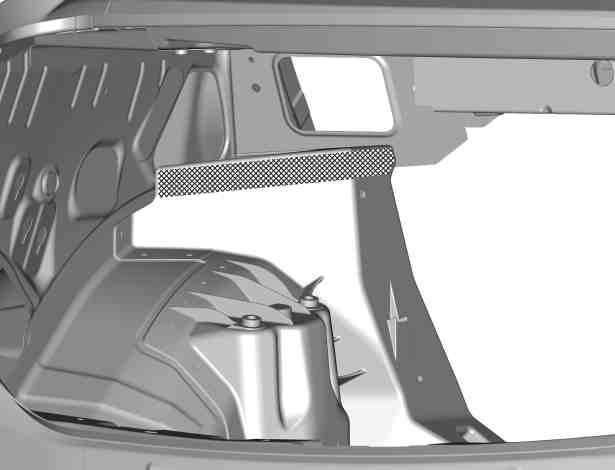

P64.10-2238-06

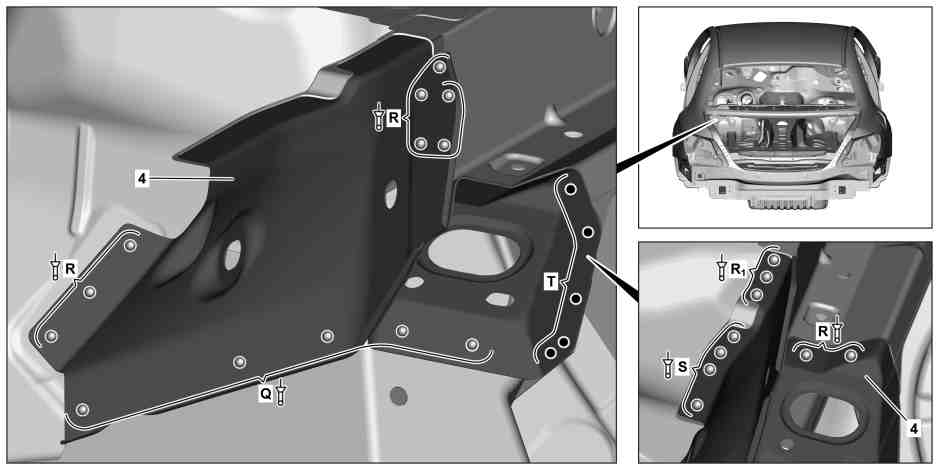

P64.10-2239-09
36
安装左侧安装台 (4) 并固定到位.
37
使用直径 6.5x12.5 的铆钉铆接左侧安装台 (4) (区域 Q).
38
使用直径 6.4x12 的铆钉铆接左侧安装台 (4) (区域 R).
39
使用直径 6.4x15.5 的埋头铆钉从顶部铆接左侧安装台 (4) (区域 S).
40
使用直径 6.4x12 的铆钉从顶部铆接左侧安装台 (4) (区域 R
1
).
41
左侧安装台 (4)
a
b
(区域 T).
