AR64.20-P-1000-02LWE
切断后端中间总成
型号
213.0/1
P64.20-6113-08
1

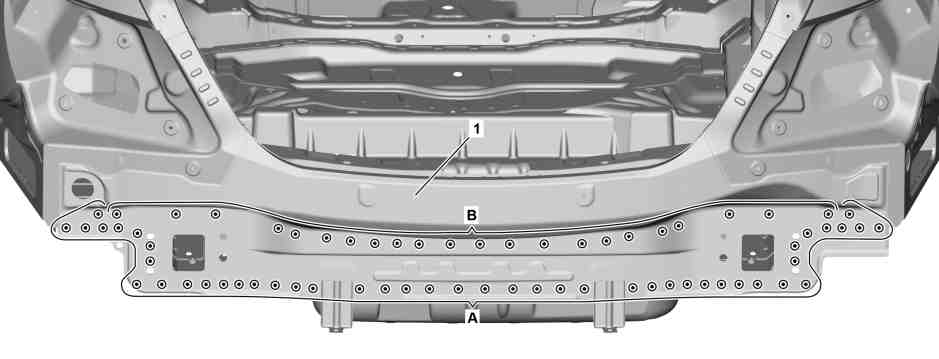

露出车尾中部件 (1) 上的点焊焊点并切除 (区域 A 和 B).
i
通过切掉两块金属板的厚度切除点焊焊点 (区域 B).
i
以下操作步骤 2 到 7 针对车辆左侧, 车辆右侧的操作步骤与此类似.
2

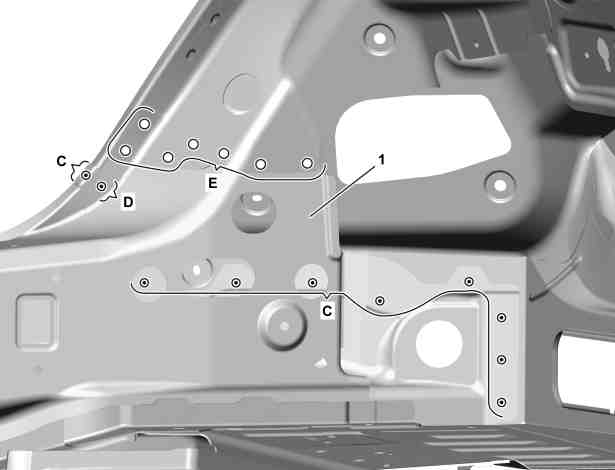

露出车尾中部件 (1) 上的点焊焊点并切除 (区域 C 和 D).
i
通过切穿两层金属板厚度切除点焊焊点 (区域 D).
3
露出车尾中部件 (1) 上的点焊焊点并使用直径 6.5 mm 的钻头钻除 (区域 E).
P64.20-6114-06
P64.20-6119-08
4
露出后翼子板 (2) 上的点焊焊点并使用直径 6.5 mm 的钻头钻除 (区域 F).
5

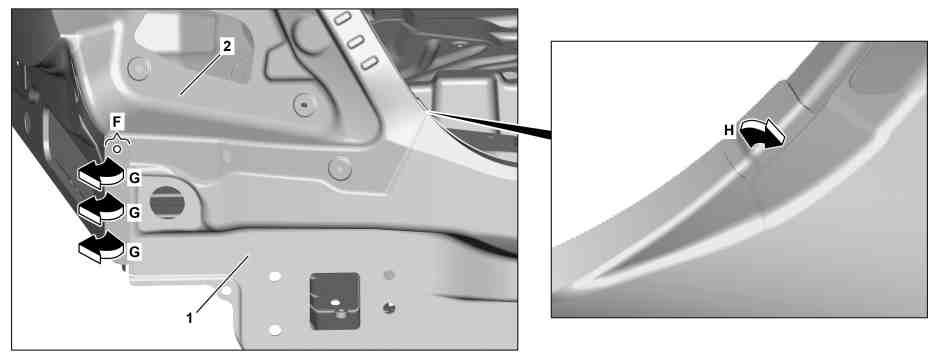

将连接凸缘 在后翼子板 (2) 弯曲大约 90° (箭头 G).
6
将车尾中部件 (1) 上的连接凸缘弯曲大约 90° (箭头 H).
7

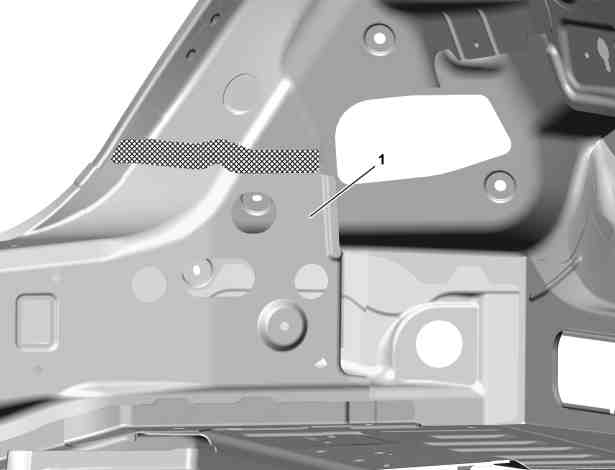

加热阴影区域内的车尾中部件 (1).
i
阴影区域为粘合区域.
8
拆下车尾中部件 (1).
i
必须有助手协助.
P64.20-6115-06
P64.20-6116-08
9

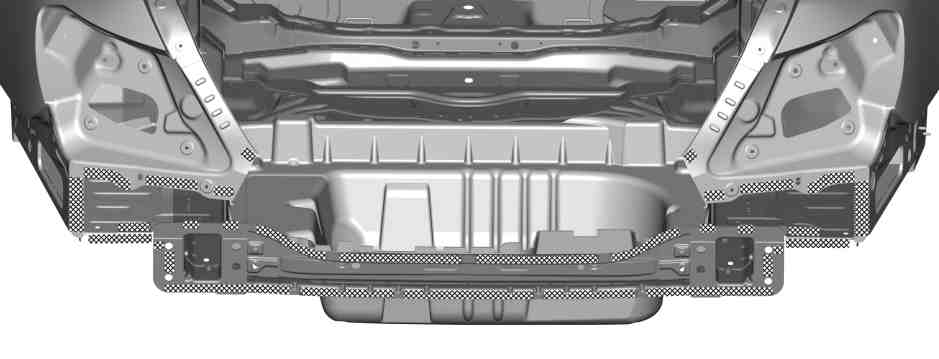

打磨连接面, 直至内部 C 柱侧壁阴影区域露出金属.
i
打磨点焊凸缘, 直至两侧露出金属.
10
清除磨屑和钻屑.
11
使用锌粉漆涂敷点焊凸缘的内侧.
i
以下操作步骤 12 和 13 针对车辆左侧, 车辆右侧的操作步骤与此类似.
12
打磨连接面, 直至阴影区域内侧露出金属.
13
清除磨屑和钻屑.
i
遵照粘贴表面的预处理规定.
P64.20-6117-12
