型号

213.0/1

1

安装车尾中部件 (1) 并匹配.

i
必须有助手协助.

2

安装行李箱盖密封件.

3

安装撞环.

4

检查并调节缝隙尺寸.

5

将车尾中部件 (1) 固定就位.

6

拆下行李箱盖密封件.

7

拆下锁眼.

8

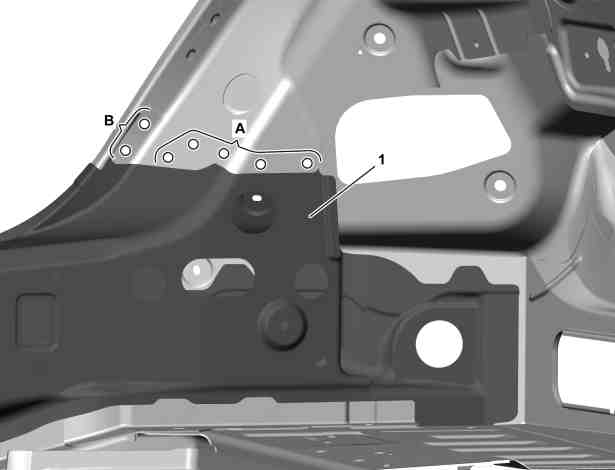

通过车身上的现有孔在车尾中部件 (1) 上钻制直径 6.7 mm 的铆钉孔 (区域 A 和 B).

9

从外部钻制埋头铆钉孔 (区域 B).

10

拆下车尾中部件 (1).

11

去除车尾中部件 (1) 和车身上铆钉孔两侧的毛刺.

12

清除钻屑.

i
遵循粘合面的预处理规定.

13

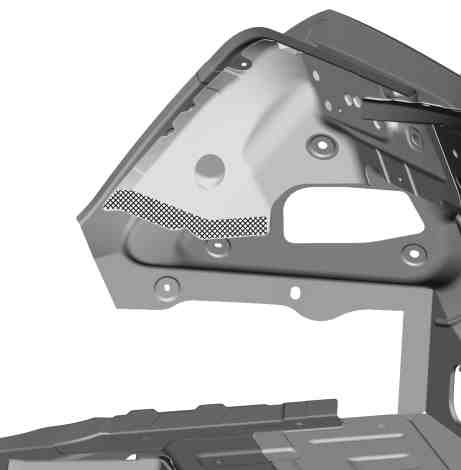

在车身内侧的阴影区域内涂抹含有 2 种成份的粘结剂.

i
安装后端中部件是, 部分地擦去此区域内的含有 2 种成份的粘结剂, 所以必须涂抹额外的粘结剂, 以进行补偿. 在新零件涂抹含有 2 种成份的粘结剂.

遵照粘合表面的预处理规定和制造商关于含有 2 种成份的粘结剂固化和处理时间的规范.

14

安装车尾中部件 (1) 并固定到位.

i
必须有助手协助.

15

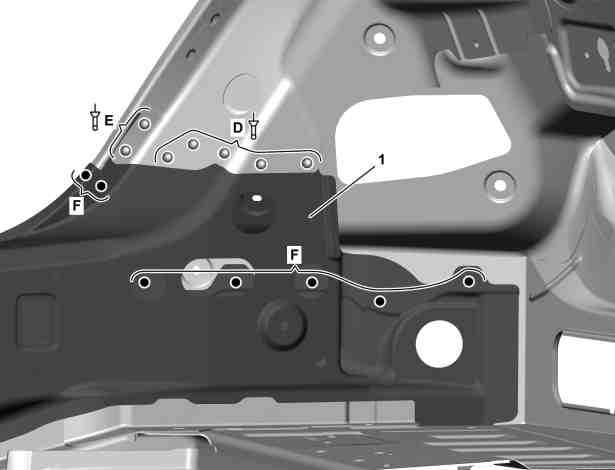

使用直径 6.4x12 的铆钉铆接车尾中部件 (1) (区域 D).

16

从外部使用直径 6.4x15.5 的沉头铆钉铆接车尾中部件 (1) (区域 E).

17

车尾中部件 (1)
a
b
(区域 F).

18

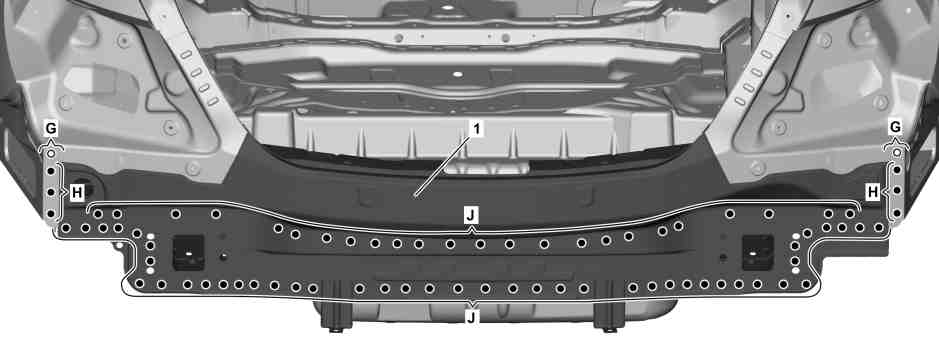

折弯左后和右后翼子板上的连接凸缘 (区域 G 和 H).

19

在左后和右后翼子板上钻制直径 6.7 mm 的铆钉孔并钻穿现有孔 (区域 G).

20

去除左后和右后翼子板上铆钉孔两侧的毛刺.

21

在铆接点内侧涂抹锌粉涂料 (区域 G).

22

车尾中部件 (1)
a
b
(区域 J).

23

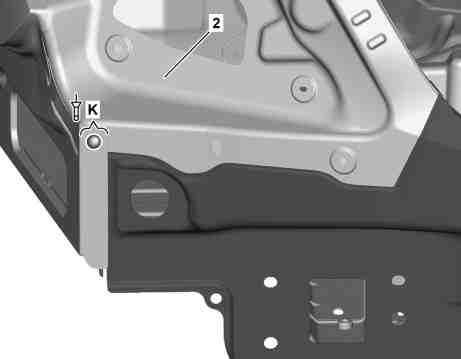

使用直径 6.4x12 的铆钉铆接后翼子板 (2) (区域 K).
