型号

213.0

型号

213.1

除了代码ME08 (75-84 KW 型混合动力驱动（包括插电式）)

1

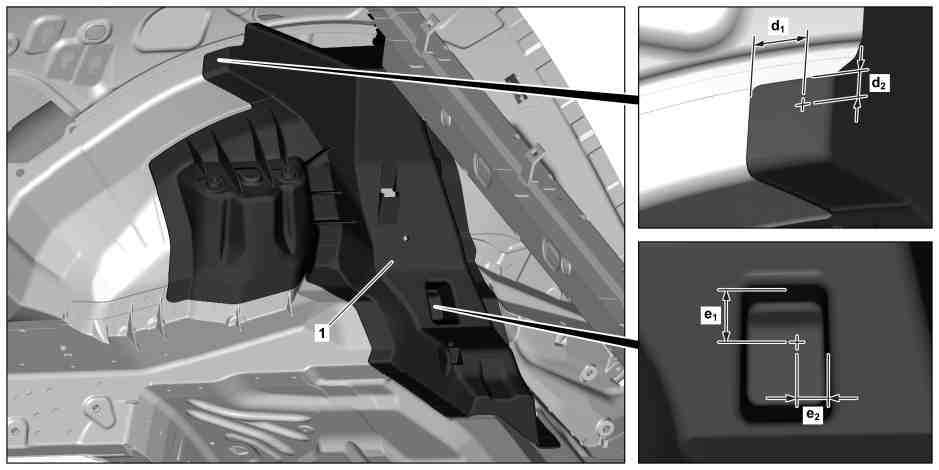

在减震器固定轮拱 (1) 上标记钻孔位置.

i
尺寸:

d
1
= 22 mm (仅限左侧)

d
2
= 9 mm (仅限左侧)

E 级
1
= 17 mm

E 级
2
= 12 mm

2

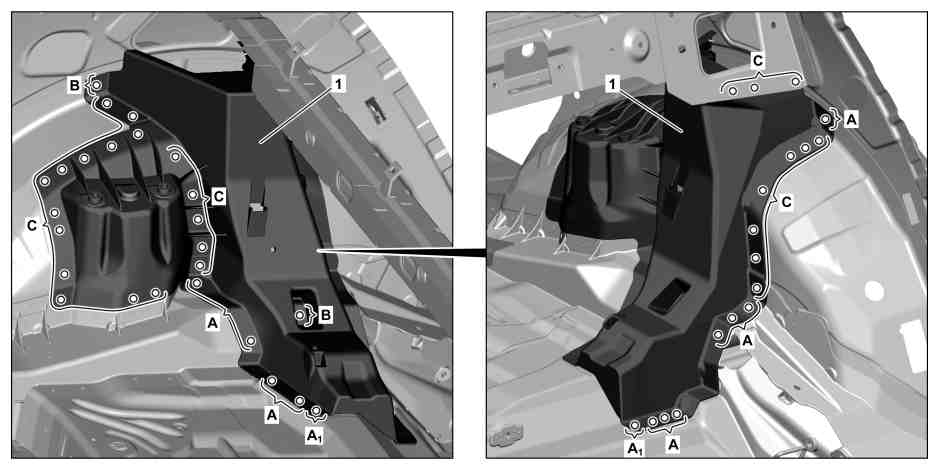

使用钻孔仪将车身中现有孔的位置转移到减震器固定轮拱 (1) 上 (区域 A 和 A
1
).

3

使用直径 6.7 mm 的钻头在减震器固定轮拱 (1) 上之前转移的位置上钻制铆钉孔 (区域 A 和 A
1
).

4

安装减震器固定轮拱 (1), 使用矫直工具匹配并固定到位.

5

在减震器固定轮拱 (1) 上之前转移的位置上钻制铆钉孔 (区域 B).

6

通过车身上的现有铆钉孔钻制铆钉孔 (区域 C).

7

拆下减震器固定轮拱(1).

8

清除减震器固定轮拱 (1) 和车身上铆钉孔两侧的毛刺.

9

清除钻屑.

10

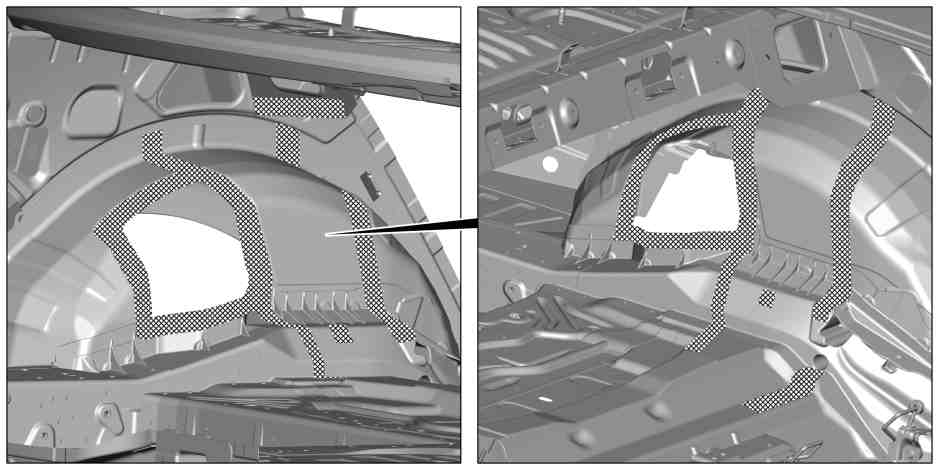

在车身上阴影区域内涂抹含有 2 种成份的粘结剂.

i
遵照粘合表面的预处理规定和制造商关于含有 2 种成份的粘结剂干燥和处理时间的规范.

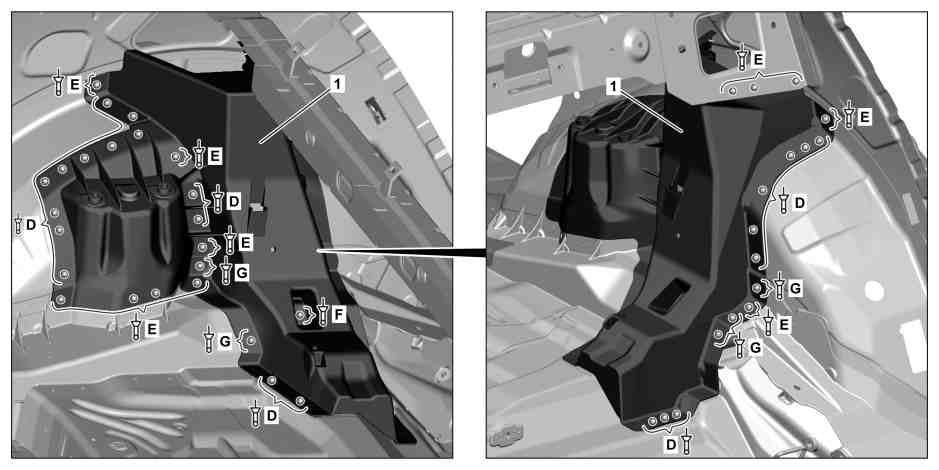

车辆左侧铆接区域

11

安装减震器固定轮拱 (1), 使用矫直工具匹配并固定到位.

12

使用直径 6.5x12.5 的铆钉铆接减震器固定轮拱 (1) (区域 D).

车辆左侧.

13

使用直径 6.5x14.5 的铆钉铆接减震器固定轮拱 (1) (区域 E).

车辆左侧.

14

使用直径 6.4 M6 的铆钉铆接减震器固定轮拱 (1) (区域 F).

车辆左侧.

15

使用直径 6.4 的铆钉铆接减震器固定轮拱 (1) (区域 G).

车辆左侧.

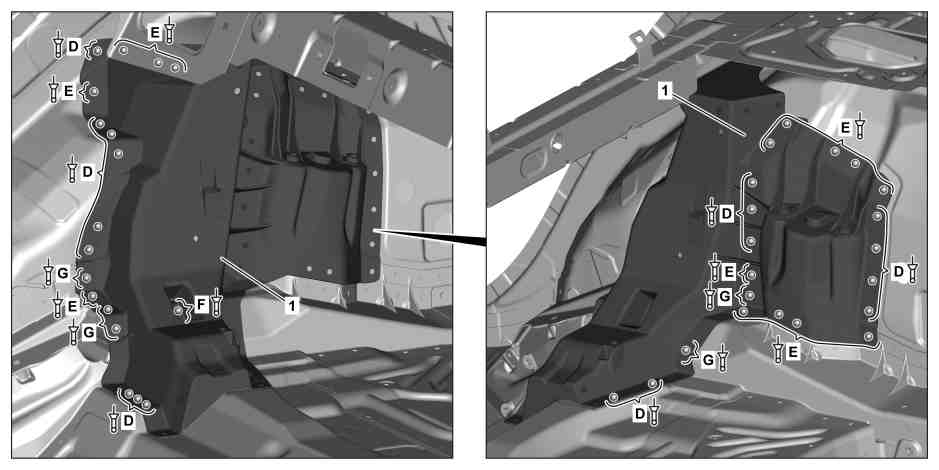

车辆右侧铆接区域

16

使用直径 6.5x12.5 的铆钉铆接减震器固定轮拱 (1) (区域 D).

车辆右侧.

17

使用直径 6.5x14.5 的铆钉铆接减震器固定轮拱 (1) (区域 E).

车辆右侧.

18

使用直径 6.4 M6 的铆钉铆接减震器固定轮拱 (1) (区域 F).

车辆右侧.

19

使用直径 6.4 的铆钉铆接减震器固定轮拱 (1) (区域 G).

车辆右侧.

20

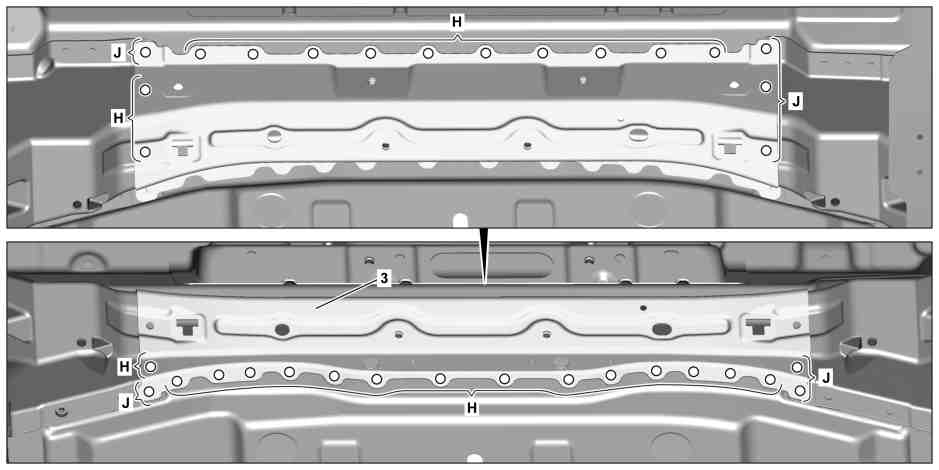

使用钻孔仪将车身上现有孔的位置转移到后端横梁 (3) 上 (区域 J).

21

安装后端横梁 (3), 匹配并固定到位.

22

使用直径 6.7 mm 的钻头在后端横梁上之前转移的位置上钻制铆钉孔 (区域 J).

23

使用直径 6.7 mm 的钻头在后端横梁 (3) 钻制铆钉孔 (区域 H).

24

拆下后端横梁 (3).

25

去除后端横梁 (3) 和车身上铆钉孔两侧的毛刺.

26

清除钻屑.

27

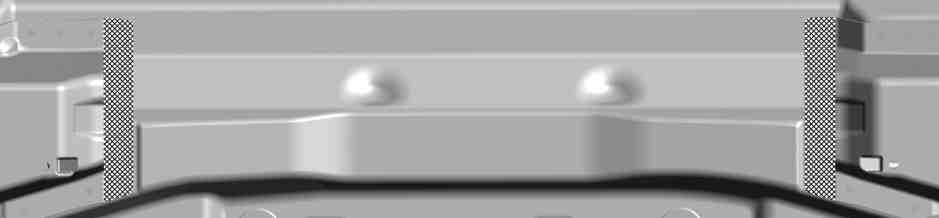

在车身上阴影区域内涂抹含有 2 种成份的粘结剂.

i
遵照粘合表面的预处理规定和制造商关于含有 2 种成份的粘结剂干燥和处理时间的规范.

28

安装后端横梁 (3) 并固定到位.

29

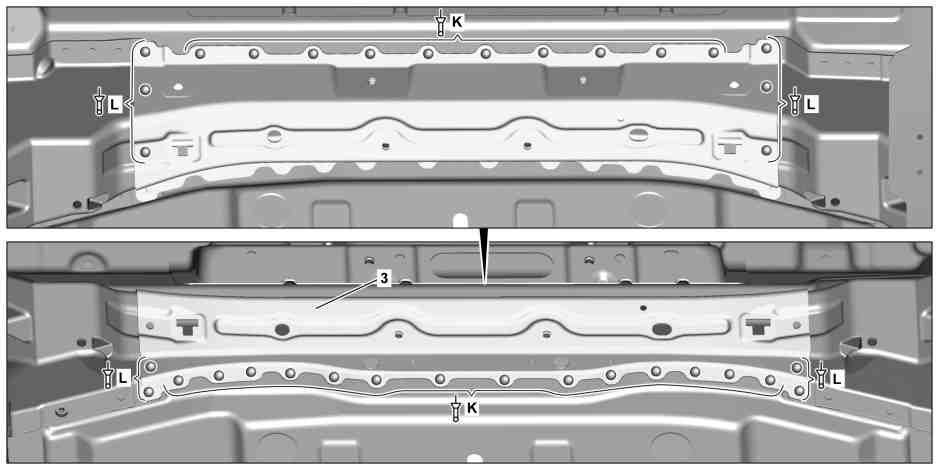

使用直径 6.5x12.5 的铆钉铆接后端横梁 (3) (区域 K).

30

使用直径 6.5x14.5 的铆钉铆接后端横梁 (3) (区域 L)
