型号

213.0

型号

213.1

除了代码ME08 (75-84 KW 型混合动力驱动（包括插电式）)

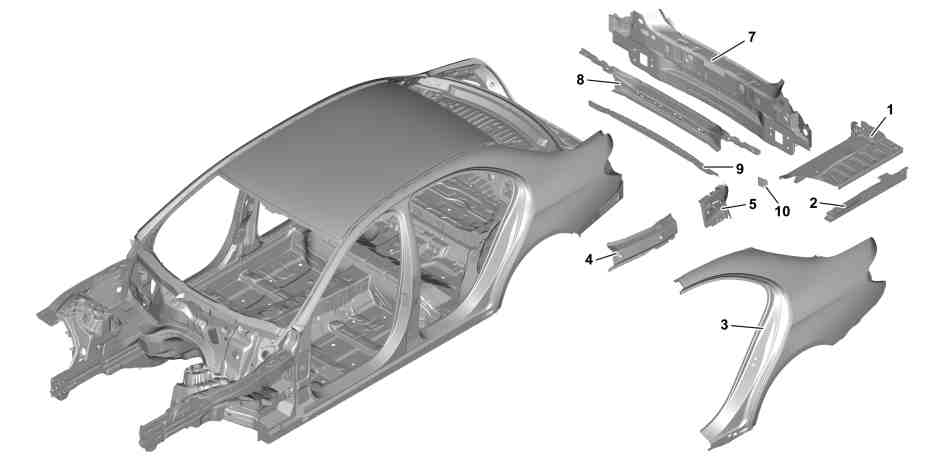

图示为车型 213.0

1

后底板组件

7

车尾中部

2

后纵梁

8

横梁

3

后翼子板

9

支承角铁

4

撑杆

10

转接板

5

加强件

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.

AS00.00-Z-0035-01A

a
风险
severity=D

研磨铝粉有引发爆炸的
风险
,吸入该粉末有危害人体呼吸系统的
风险
。

佩戴防尘面罩, 防护眼镜和防护手套.

使用合适的接地除尘装置.

AS60.00-Z-0007-01N

专业提示
severity=N

有关带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆以及个人防护装备的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

专业提示
severity=N

关于车身修理的一般信息

AH60.00-N-0001-01A

专业提示
severity=N

粘合面的预处理

AH60.00-P-0008-01SX

专业提示
severity=N

关于铝制部件裂纹诊断的一般信息

AH60.00-P-0014-01N

铝合金部件和车辆加工说明

AH60.00-P-0034-01LW

关于梅赛德斯-奔驰材料的一般信息

AH98.00-P-9409-03A

e

拆卸

1

拆下待修理区内的可拆卸零件

2

使用防火保护毯遮盖留在车辆内的所有可拆卸零件

3

设定校直机以及校直机横梁和校直工具套件

A

000 588 01 23 00 车身矫直装置

WS60.00-P-0023K

4

将车辆置于校直机上并固定

5

修整损坏区域

6

拆下车尾中部 (7) 及横梁 (8) 和支承角铁 (9)

AR64.20-P-1060LWE

7

拆下后翼子板 (3)

车型 213.0

AR63.50-P-1401LWE

车型 213.1

AR63.50-P-1401LWV

8

将撑杆 (4) 从 C 柱上拆下

AR63.20-P-0500LWE

9

将加强件 (5) 从 C 柱侧壁上拆下

车型 213.0

AR63.10-P-0700LWE

车型 213.1

AR63.10-P-0700LWV

10

拆下后底板 (1) 和后纵梁 (2)

AR64.20-P-1260-01LWE

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

i
市售装置/工具

圆形钢丝刷

焊点铣床

热风枪

湿式/干式真空吸尘器

车身和铝制工作面

铝制工具

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

11

备好后底板 (1) 和后纵梁 (2)

AR64.20-P-1260-02LWE

i
市售装置/工具

圆形钢丝刷

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

d

安装

a
风险
severity=D

弧焊所使用的高电压存在致命的
风险
。在有高危易燃品的区域进行焊接时有爆炸的
风险
。焊接时溅出的焊渣和紫外线有造成
受伤的
风险
。吸入焊接气体有中毒的
风险
。

使用隔垫. 穿戴防护服, 防护眼镜及防护面罩. 从危险区域移走高度易燃材料. 使用排气系统.

AS00.00-Z-0007-01A

专业提示
severity=N

防止在进行电焊和焊接作业时损坏部件的措施

AH60.00-P-0001-02A

关于铆接的一般信息

AH60.00-P-0003-01N

12

安装后底板 (1)、后纵梁 (2) 和转接板 (10)

AR64.20-P-1260-03LWE

A

000 588 01 23 00 车身矫直装置

WS60.00-P-0023K

A

000 588 01 84 00 焊接器

WS60.00-P-0021K

i
市售装置/工具

圆形钢丝刷

手动临时紧固件，6.35 mm

空心铆钉枪（最小拔出力 19 kN）

湿式/干式真空吸尘器

车身和铝制工作面

铝制工具

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

车身双组份粘结剂套件

*BR00.45-Z-1162-02A

埋头空心铆钉 6.4x17.0 (夹距 4.5 mm 至 6.5 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1055-13A

埋头空心铆钉 6.4x21.0 (夹距 7.5 mm 至 10 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1057-13A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1035-13A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1012-13A

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1016-13A

空心铆钉 6.4 (夹距 7.82 mm 至 9.83 mm, 拉脱力最小 16 kN)

*BR00.45-Z-1034-13A

空心铆钉 ×6.4 M6 (夹距 5.82 mm 至 7.82 mm, 拉脱力最小 16 kN)

*BR00.45-Z-1032-13A

13

将加强件 (5) 安装到 C 柱侧壁上

车型 213.0

AR63.10-P-0700LWE

车型 213.1

AR63.10-P-0700LWV

14

将撑杆 (4) 安装到 C 柱上

AR63.20-P-0500LWE

15

将车辆从校直机上松开，举升车辆并拆下校直机

16

安装后翼子板 (3)

车型 213.0

AR63.50-P-1401LWE

车型 213.1

AR63.50-P-1401LWV

17

拆下车尾中部 (7) 及横梁 (8) 和支承角铁 (9)

AR64.20-P-1060LWE

18

安装待修理区域中的所有可拆卸车身部件

检修工具

号码

名称

订单号

BR00.45-Z-1001-07A

适用于点焊的锌粉漆

A 000 986 34 42

BR00.45-Z-1012-13A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

A 004 990 16 97

BR00.45-Z-1016-13A

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

A 004 990 17 97

BR00.45-Z-1032-13A

空心铆钉 ×6.4 M6 (夹距 5.82 mm 至 7.82 mm, 拉脱力最小 16 kN)

A 003 990 81 97

BR00.45-Z-1034-13A

空心铆钉 6.4 (夹距 7.82 mm 至 9.83 mm, 拉脱力最小 16 kN)

A 003 990 80 97

BR00.45-Z-1035-13A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

A 000 991 76 32

BR00.45-Z-1055-13A

埋头空心铆钉 6.4x17.0 (夹距 4.5 mm 至 6.5 mm, 拉脱力最小 15.5 kN)

A 000 991 86 32

BR00.45-Z-1057-13A

埋头空心铆钉 6.4x21.0 (夹距 7.5 mm 至 10 mm, 拉脱力最小 15.5 kN)

A 000 991 88 32

BR00.45-Z-1162-02A

车身双组份粘结剂套件

A 012 989 17 71
