型号

213.0/2, 290

型号

213.1

除了代码ME08 (75-84 KW 型混合动力驱动（包括插电式）)

1

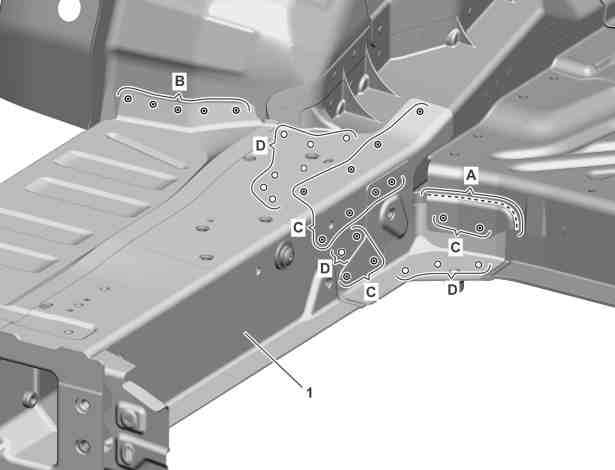

在后轴上方横梁上标记分离点并切割 (区域 A).

p
不要切割太深.

否则下面的部件可能受损且强度降低.

2

露出后端底板 (1) 上的点焊焊点并切除 (区域 B).

3

露出后端底板 (1) 上的冲击销钉并切除 (区域 C).

4

露出后端底板 (1) 上的自冲铆钉并用直径 6 毫米的钻头钻除 (区域 D).

5

露出后端底板 (1) 上的自冲铆钉并用直径 6 毫米的钻头钻除 (区域 L).

仅适用于维修车辆右侧.

6

露出后端底板 (1) 上的自冲铆钉并钻除 (区域 K).

仅适用于维修车辆右侧.

7

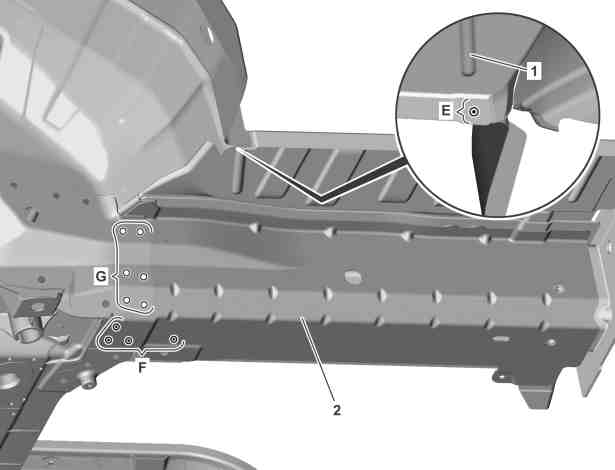

露出后端底板 (1) 上的点焊焊点并切除 (区域 E).

8

露出后纵梁 (2) 上的冲击销钉并切除 (区域 F).

9

露出后翼子板 (2) 用直径上的自冲铆钉并 6 毫米的钻头钻除 (区域 G).

10

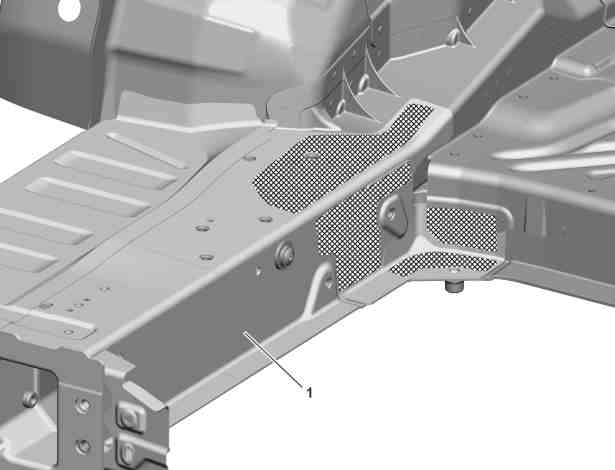

加热后端底板 (1) 的阴影区域.

i
阴影区域为粘合区域.

11

加热后端底板 (1) 的阴影区域.

仅适用于维修车辆右侧.

i
阴影区域为粘合区域.

12

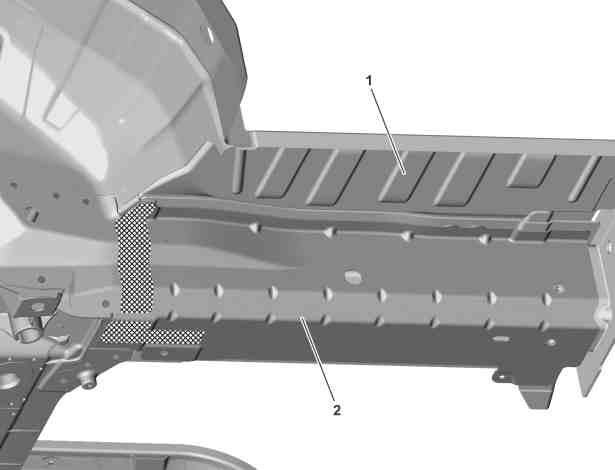

加热后纵梁 (2) 的阴影区域.

i
阴影区域为粘合区域.

13

将后端底板 (1) 连同后纵梁 (2) 一起拆下.

14

打磨连接面, 直至阴影区域露出金属.

i
打磨点焊凸缘, 直至两侧露出金属.

15

清除磨屑和钻屑.

16

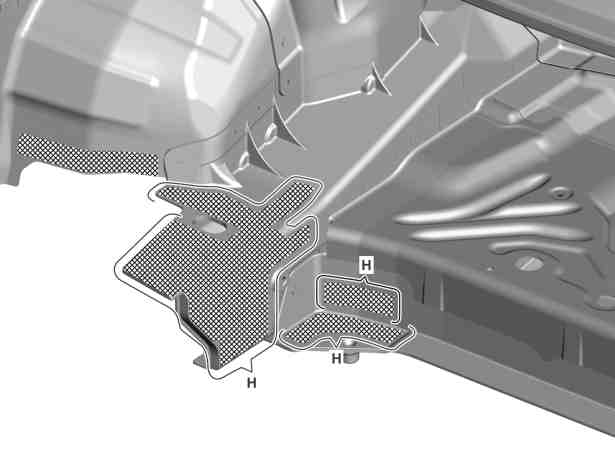

使用锌粉漆涂敷点焊凸缘的内侧.

p
不要使用锌粉漆涂抹粘合面 (区域 H).

否则可能会出现附着力问题.

i
遵循粘合面的预处理规定.

17

打磨连接面, 直至阴影区域露出金属.

仅适用于维修车辆右侧.

18

打磨连接面, 直至阴影区域露出金属.

i

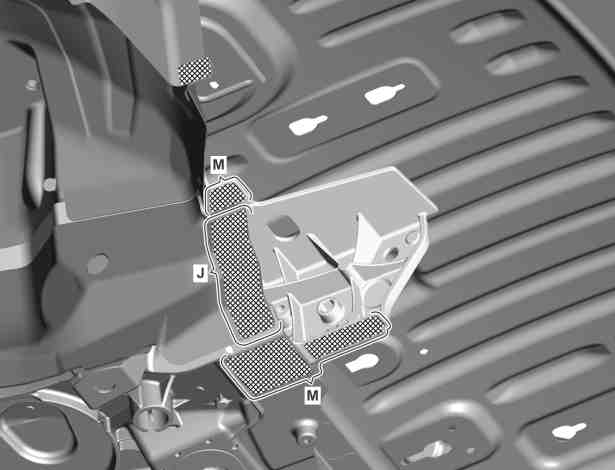

打磨连接面内侧, 直至露出金属 (区域 J).

打磨点焊凸缘, 直至两侧露出金属.

19

清除磨屑和钻屑.

20

使用锌粉漆涂敷点焊凸缘的内侧.

p
不要在粘合面上涂抹锌粉漆 (区域 J 和 M).

否则可能会出现附着力问题.

i
遵循粘合面的预处理规定.
