型号

213.1

带代码ME08 (75-84 KW 型混合动力驱动（包括插电式）)

1

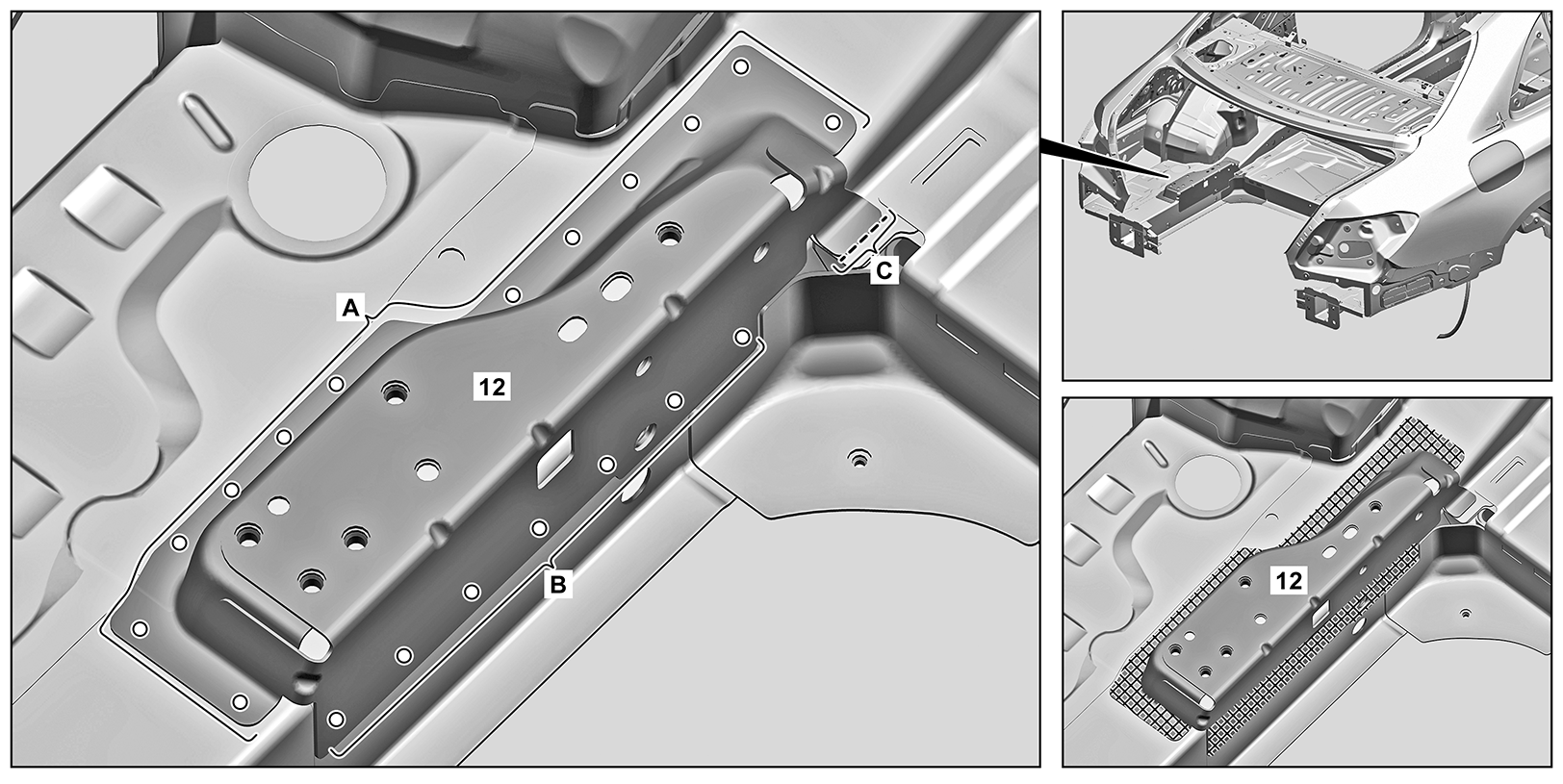

露出高电压蓄电池支架 (12) 上的自穿铆钉（区域 A 和 B）。

2

以 6 mm 的直径钻穿高电压蓄电池支架 (12) 上的自穿铆钉（区域 A 和 B）。

3

露出高电压蓄电池支架 (12) 上的 MIG 焊缝（区域 C）。

4

切除高电压蓄电池支架 (12) 上的 MIG 焊缝（区域 C）。

5

加热交叉阴影区域内的高电压蓄电池支架 (12)。

i
使用粘合剂粘合交叉阴影区域。

6

拆下高电压蓄电池支架 (12)。

7

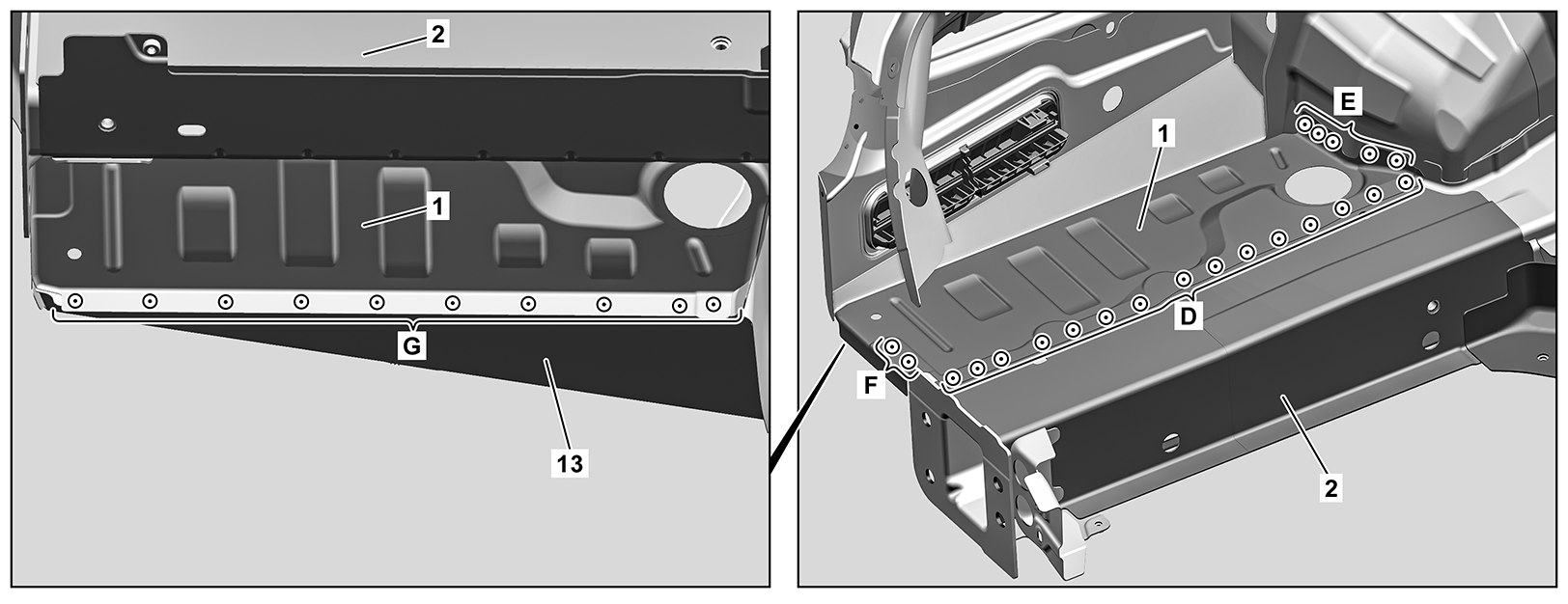

露出后底板 (1) 上的焊点（区域 D、E、F 和 G）。

8

切除后底板 (1) 上的焊点（区域 D、E、F 和 G）。

i
通过切穿两块镶板的厚度切除前后两块相邻的镶板上的共有焊点。

9

拆下后底板 (1)。

10

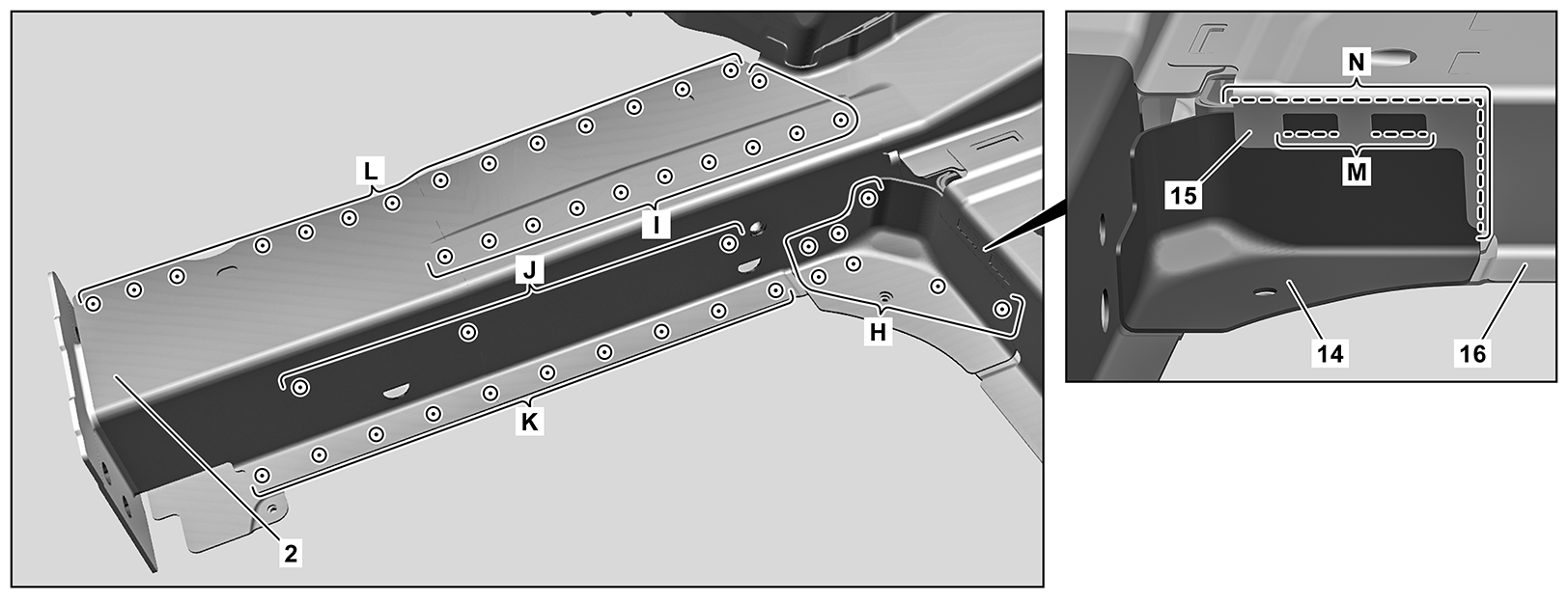

露出后纵梁 (2) 顶部和加强支架 (14) 上的焊点（区域 H、I、J、K 和 L）。

11

切除后纵梁 (2) 顶部和加强支架 (14) 上的焊点（区域 H、I、J、K 和 L）。

i
通过切穿两块镶板的厚度切除前后两块相邻的镶板上的共有焊点。

12

露出后部主底板 (16) 的部件 (15) 上的 MIG 焊缝（区域 M）。

13

切除后部主底板 (16) 的部件 (15) 上的 MIG 焊缝（区域 M）。

14

在后部主底板 (16) 的部件 (15) 上标记分离点（区域 N）。

i
沿着加强支架 (14) 在后部主底板 (16) 的部件 (15) 上标记分离点（区域 N）。

15

切割后部主底板 (16) 的部件 (15)（区域 N）。

p
不要切割太深。

否则下面的部件可能受损且强度降低。

16

拆下后部主底板 (16) 的部件 (15)（区域 N）。

i
不要丢弃后部主底板 (16) 的部件 (15)。

17

连同加强支架 (14) 一起拆下顶部后纵梁 (2)。

18

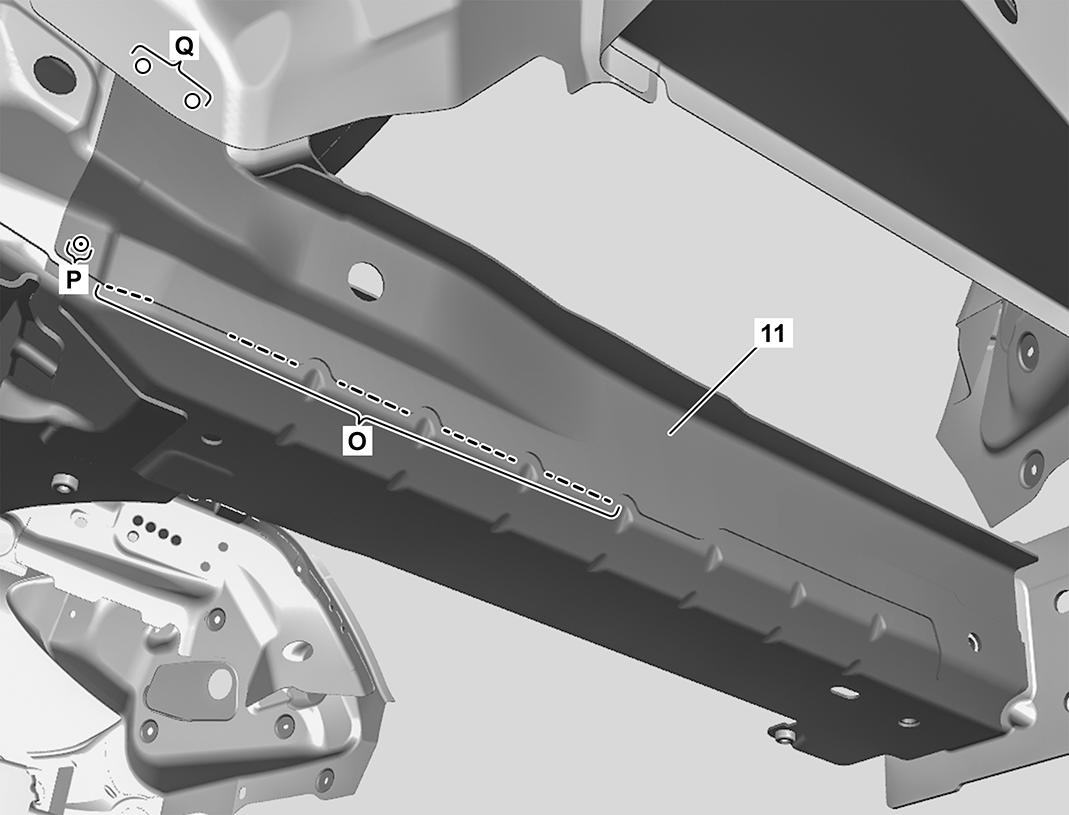

露出密封板 (11) 上的焊点（区域 P 和 Q）。

19

切除密封板 (11) 上的焊点（区域 P）。

20

以 6.7 mm 的直径钻通密封板 (11) 上的焊点（区域 Q）。

21

露出密封板 (11) 上的 MIG 焊缝（区域 O）。

22

切除密封板 (11) 上的 MIG 焊缝（区域 O）。

23

拆下密封板 (11)。

a

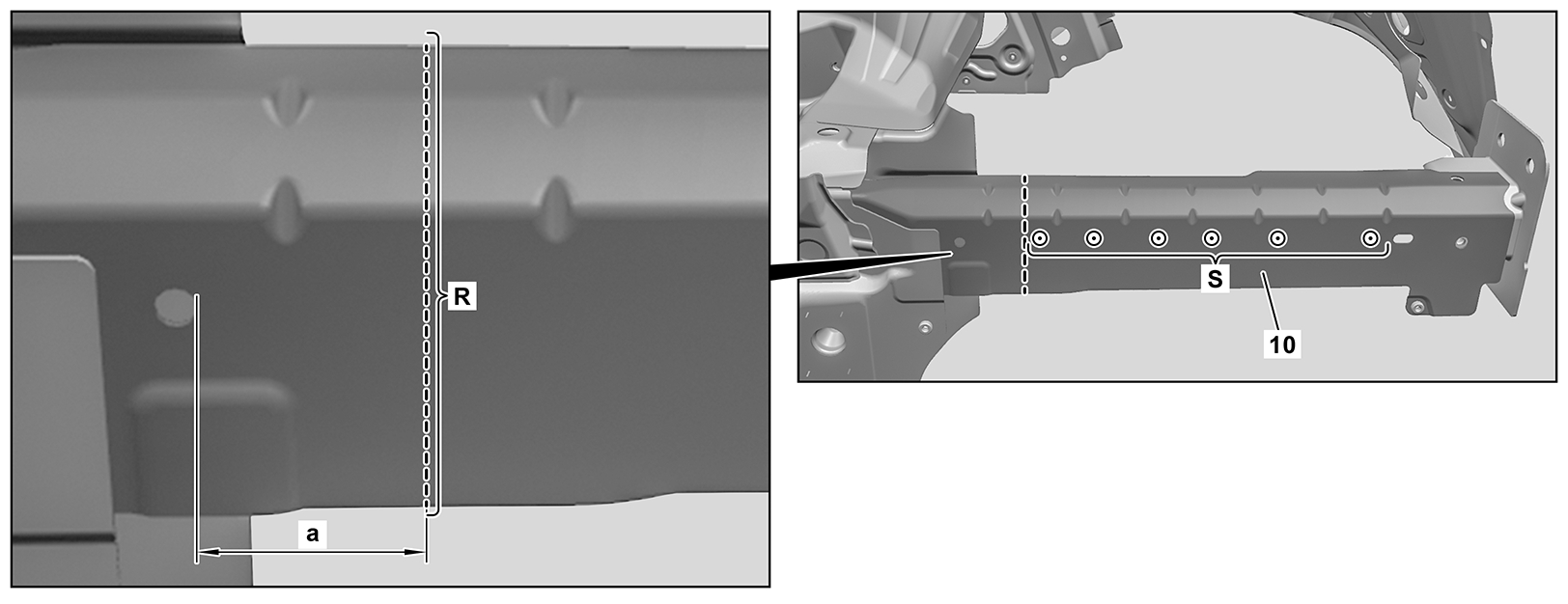

尺寸（约 53 mm）

24

在底部后纵梁 (10) 上标记分离点（区域 R）。

i
遵循尺寸 (A)。

25

切割底部后纵梁 (10)（区域 R）。

p
不要切割太深。

否则下面的部件可能受损且强度降低。

26

露出底部后纵梁 (10) 上的焊点（区域 S）。

27

切除底部后纵梁 (10) 上的焊点（区域 S）。

28

拆下底部后纵梁底部 (10)。

29

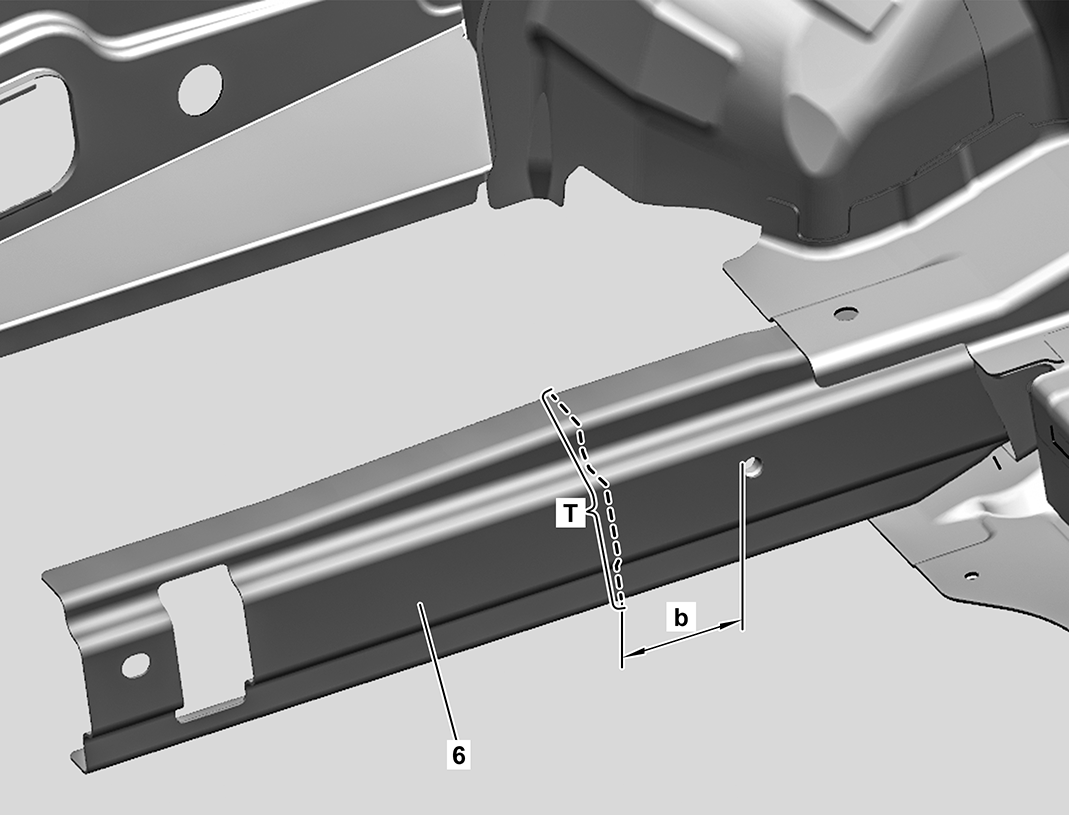

在后部加强件的中间 (6) 标记分离点（区域 T）。

i
遵循尺寸 (b)。

30

切割后部中央加强件 (6) （区域 T）。

31

拆下后部中央加强件 (6)。

b

尺寸（约 83 mm）

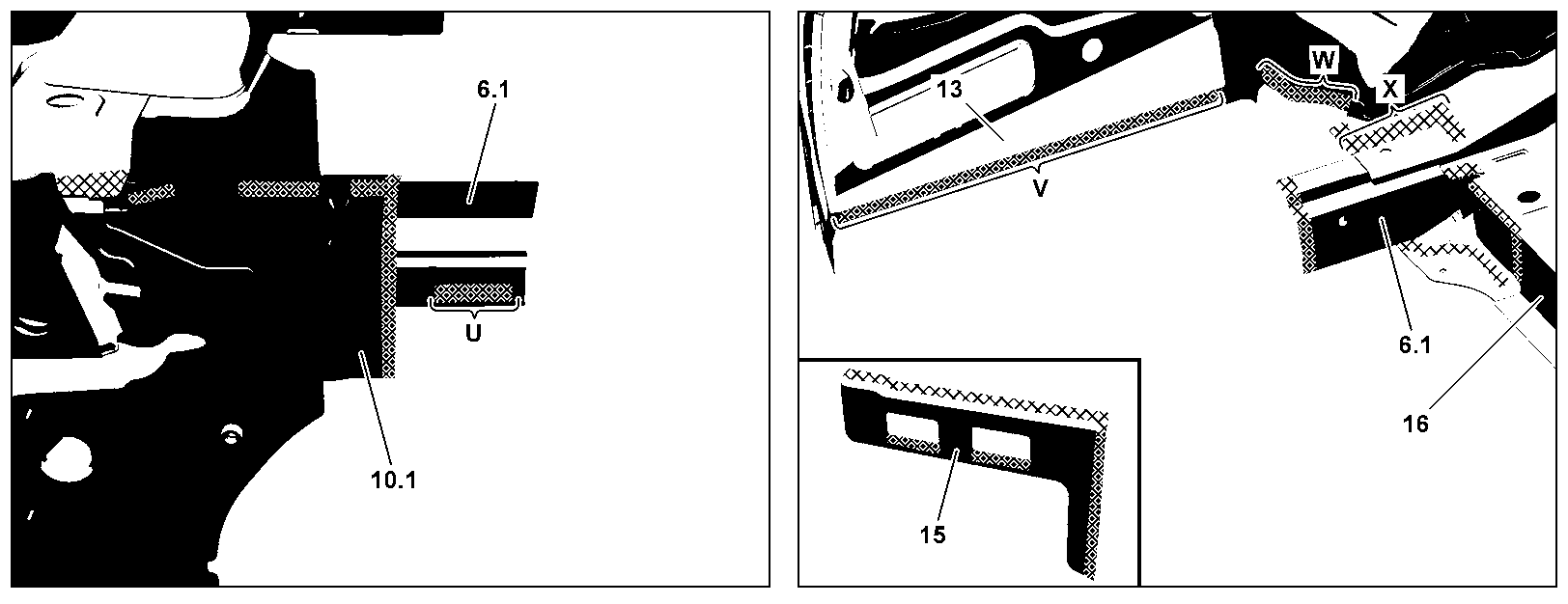

6.1

后部中央加强件截面

15

零件截面

10.1

底部后纵梁截面

16

后部主底板

13

侧壁镶板

32

打磨配合面，直至交叉阴影区域中露出金属。

i
注意粘合面的预处理规定（区域 U、V、W 和 X）。

33

清除磨屑和钻屑。
