AR64.20-P-1260-02LWS
部分准备后纵梁
型号
213.1
带代码ME08 (75-84 KW 型混合动力驱动（包括插电式）)
i
须遵循上级服务文件以及服务文件中的安全信息。
以下所示步骤针对车辆左侧，如果车辆右侧损坏，其操作步骤与此类似。
P64.20-A500-08
1

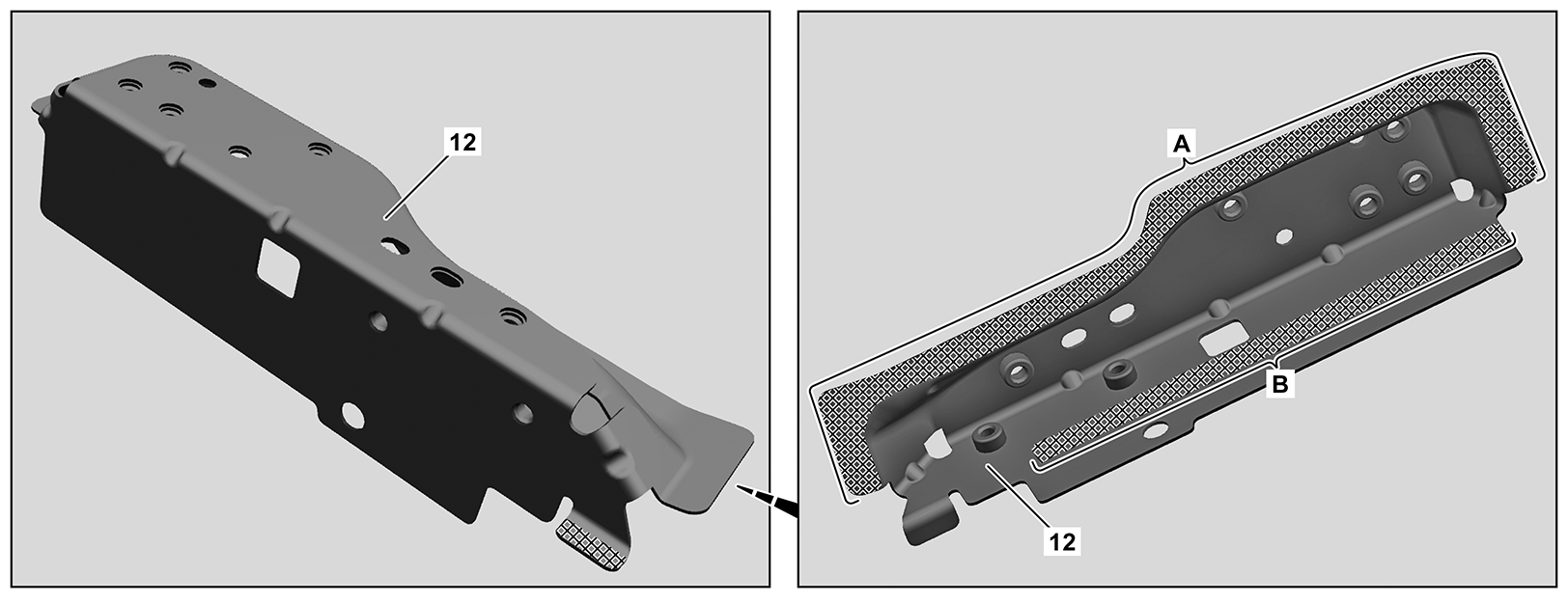

打磨高电压蓄电池支架 (12) 上的配合面，直至交叉阴影区域露出金属。
i
注意粘合面的预处理规定（区域 A 和 B）。
2
清除磨屑。
P64.20-A501-08
3

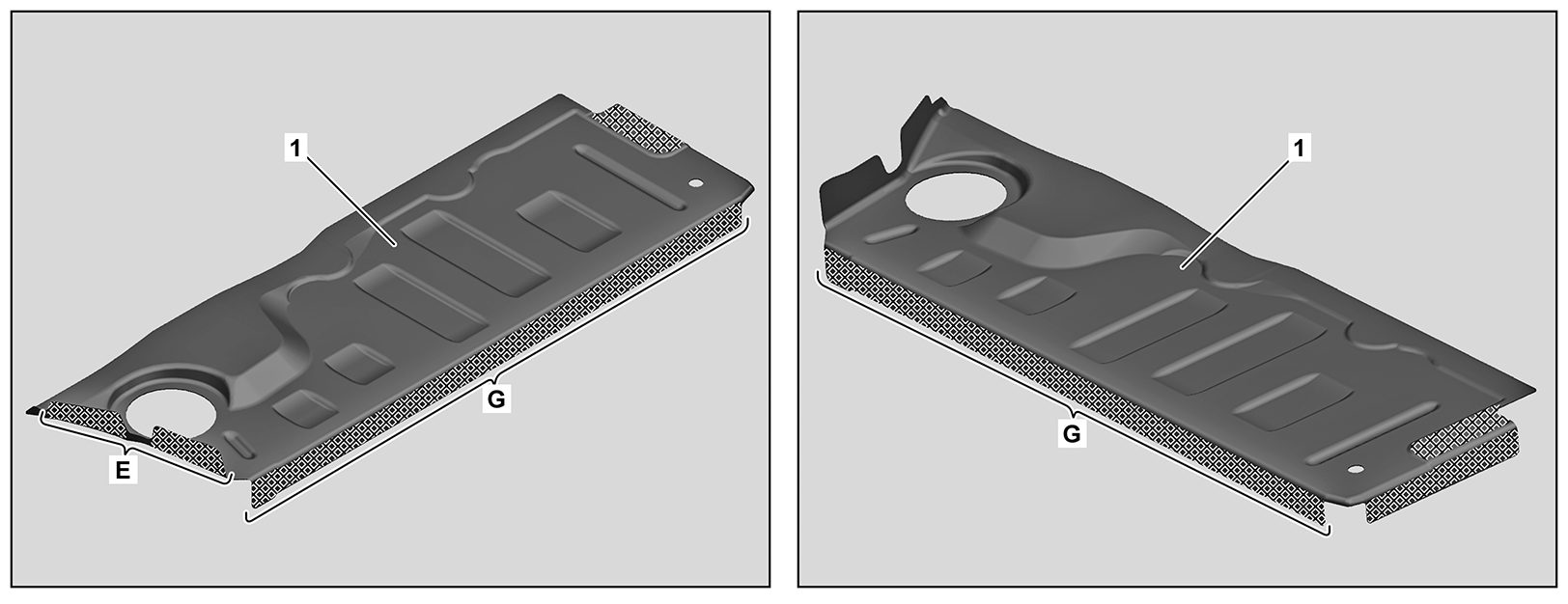

打磨后底板 (1) 上的配合面，直至交叉阴影区域露出金属。
i
打磨点焊凸缘，直至两侧露出金属。
i
注意粘合面的预处理规定（区域 E 和 G）。
4
清除磨屑。
5
使用锌粉涂料涂敷点焊凸缘的内侧。
P64.20-A502-08
6

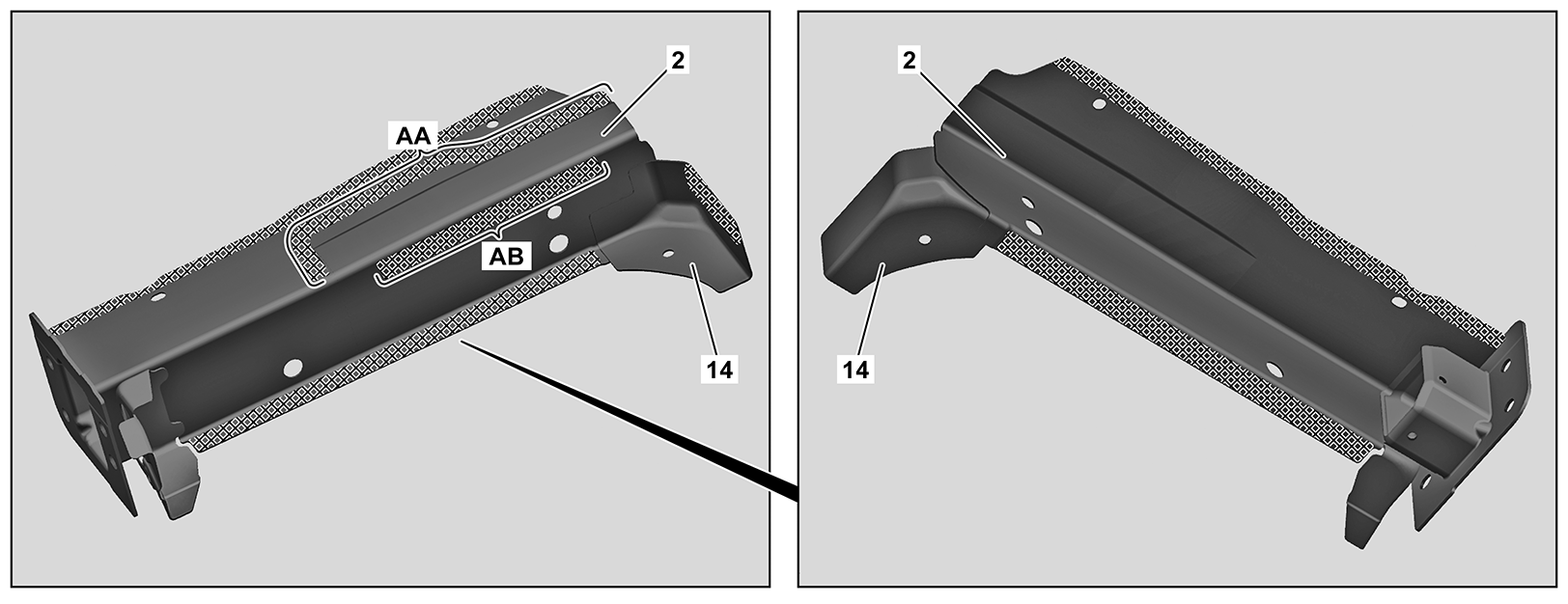

打磨顶部后纵梁 (2) 和加强支架 (14) 上的配合面，直至交叉阴影区域中露出金属。
i
打磨点焊凸缘，直至两侧露出金属。
i
注意粘合面的预处理规定（区域 AA 和 AB）。
7
清除磨屑。
8
使用锌粉涂料涂敷点焊凸缘的内侧。
P64.20-A503-08
9

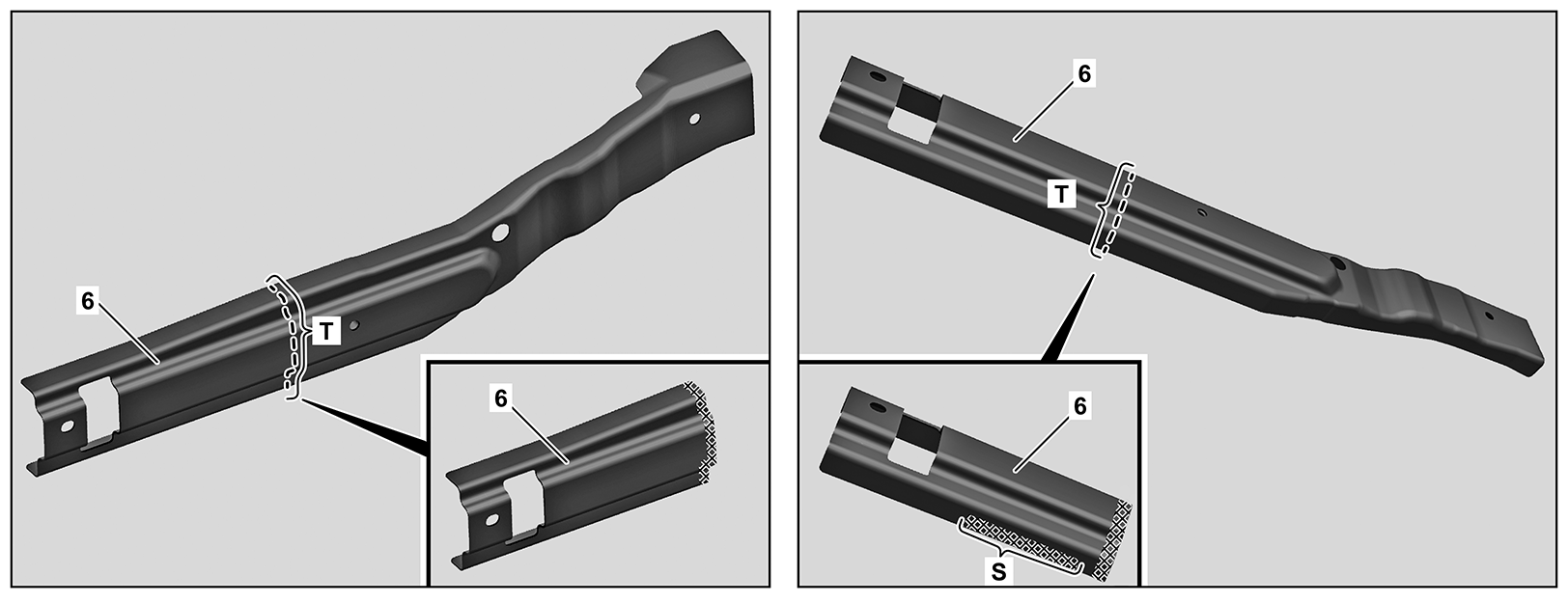

在后部加强件的中间 (6) 标记分离点（区域 T）。
i
转移车辆上的分离点。
10
打磨后部加强件 (6) 中央的配合面，直至交叉阴影区域露出金属。
i
注意粘合面的预处理规定（区域 S）。
11
清除磨屑。
P64.20-A504-08
a
尺寸（约 30 mm）
12

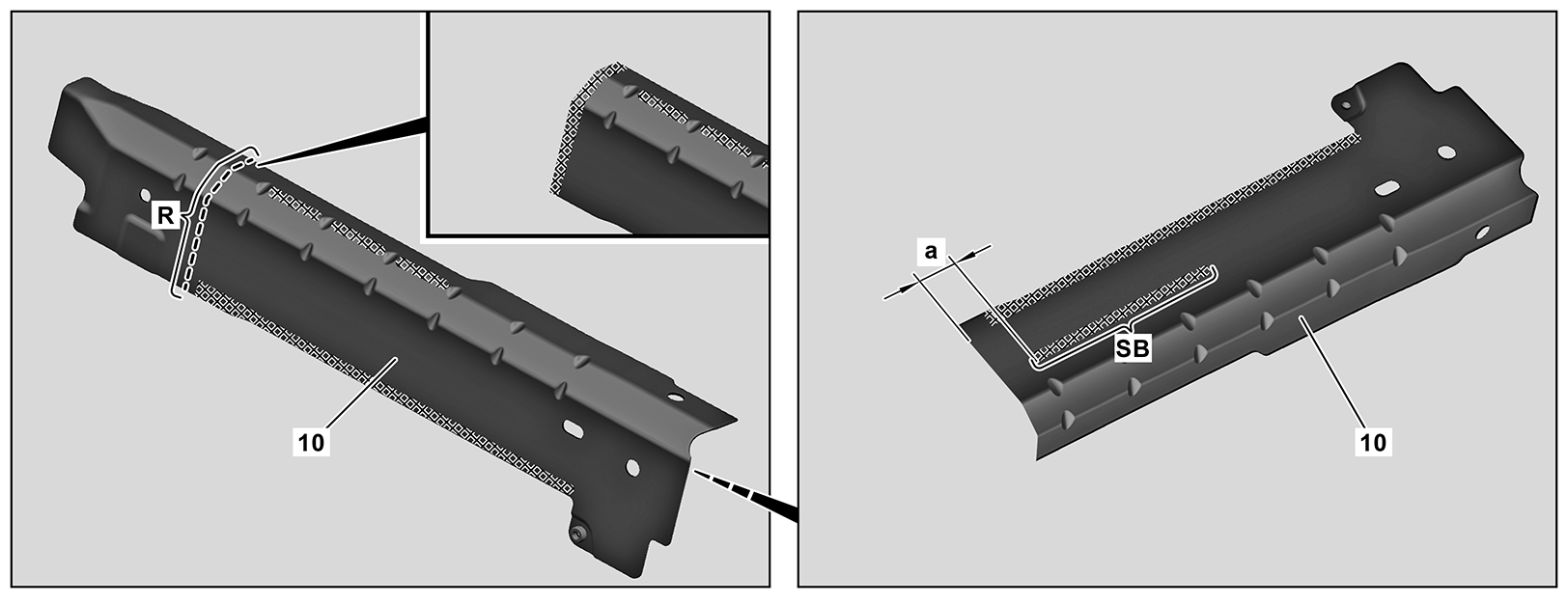

在底部后纵梁 (10) 上标记分离点（区域 R）。
i
转移车辆上的分离点。
13
切割底部后纵梁 (10)（区域 R）。
14
打磨底部后纵梁 (10) 的配合面，直至交叉阴影区域中露出金属。
i
注意粘合面的预处理规定（区域 SB）。
15
清除磨屑。
16

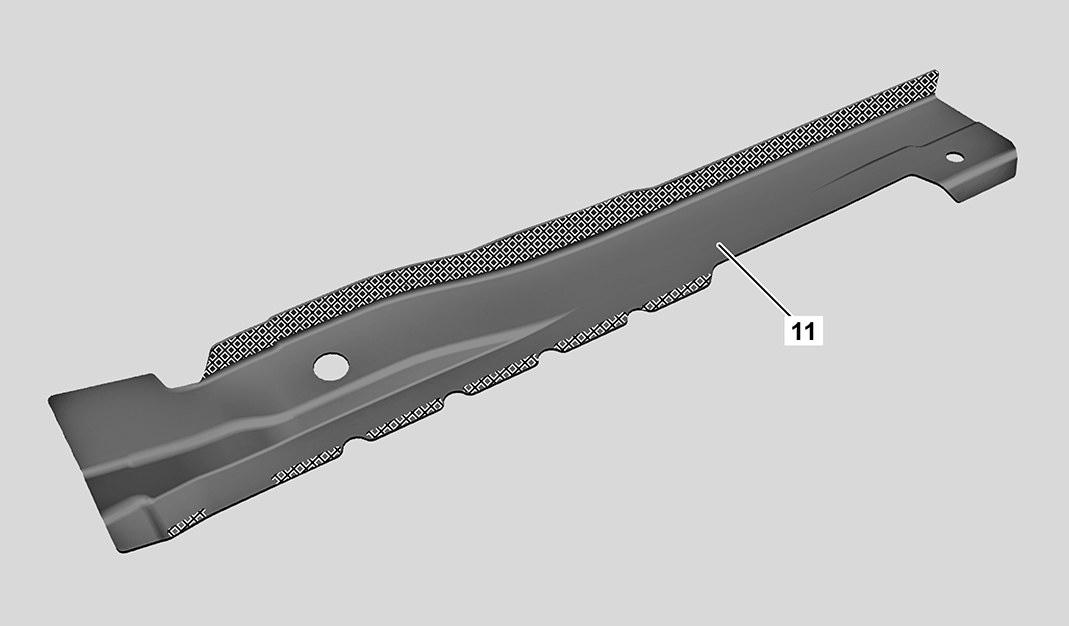

打磨密封板 (11) 上的配合面，直至交叉阴影区域露出金属。
i
打磨点焊凸缘，直至两侧露出金属。
17
清除磨屑。
18
使用锌粉涂料涂敷点焊凸缘的内侧。
P64.20-A505-05
