型号

213.0/2, 290

型号

213.1

除了代码ME08 (75-84 KW 型混合动力驱动（包括插电式）)

1

用矫直工具安装后端底板 (1), 调整并固定就位.

2

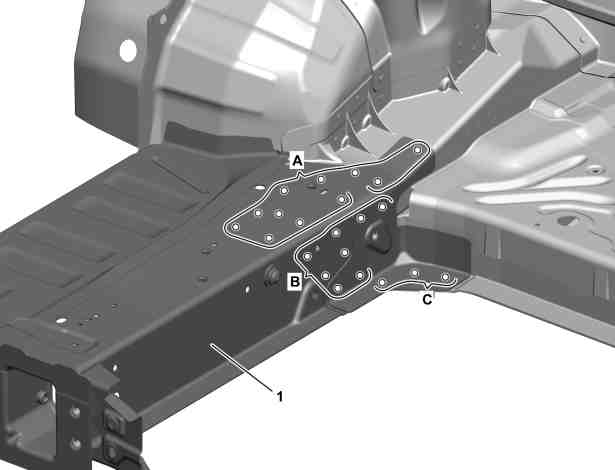

通过后端底板 (1) 中的现有孔钻出后端底板 (1) 上直径 6.7 毫米的铆钉.

3

通过车身中的现有孔从车外在后端底板 (1) 中钻直径 6.7    毫米的铆钉孔 (区域 B).

4

通过车身中的现有孔从底部在后端底板 (1) 中钻直径 6.7 毫米的铆钉孔 (区域 C).

5

打埋头铆钉孔 (区域 A, B 和 C).

6

在后端底板 (1) 中钻直径 6.7 毫米的铆钉孔 (区域 T).

仅适用于维修车辆右侧.

7

通过车身中的现有孔从车外在后端底板 (1) 中钻直径 6.7 毫米的铆钉孔 (区域 U).

仅适用于维修车辆右侧.

8

安装适配器镶板 (10), 调整并固定就位.

9

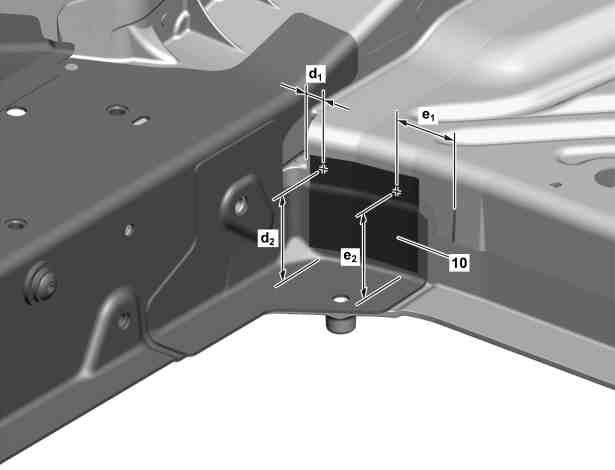

在适配器镶板 (10) 上标记铆钉孔的位置.

i
尺寸:

d
1
= 约 16  毫米

d
2
= 约 64  毫米

e
1
= 约 46  毫米

e
2
= 约 56  毫米

10

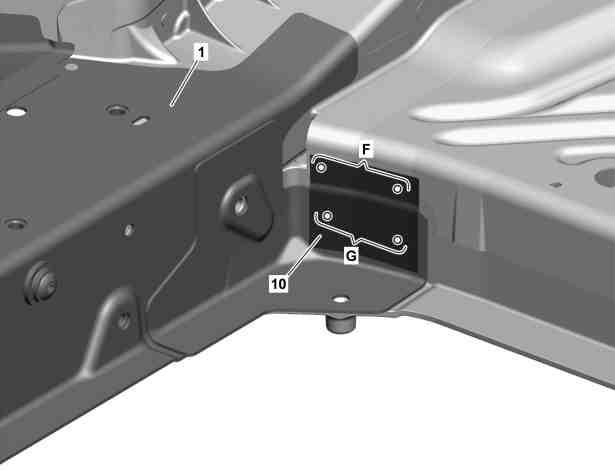

在适配器镶板 (10) 中钻直径 6.7 毫米的铆钉孔 (区域 F 和 G).

i
在之前标记的位置钻铆钉孔 (区域 F).

11

拆下后端底板 (1) 和适配器镶板 (10).

12

去除后端底板 (1), 适配器镶板 (10) 和车身上铆钉孔两侧的毛刺.

13

清除钻屑.

14

在适配器镶板 (10) 的铆接接头内侧涂抹锌粉漆 (区域 F 和 G).

15

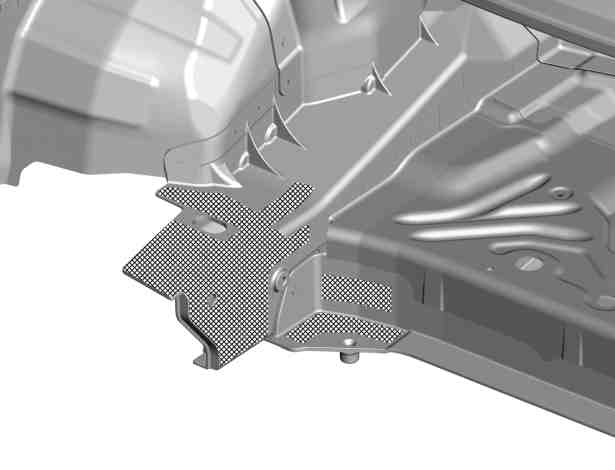

在车身阴影区域内涂抹双组份粘合剂.

i
遵照粘合表面的预处理规定和制造商关于双组份粘合剂干燥和处理时间的规范.

16

在车身上阴影区域内涂抹双组份粘合剂.

仅适用于维修车辆右侧.

i
遵照粘合表面的预处理规定和制造商关于双组份粘合剂干燥和处理时间的规范.

17

用矫直工具安装后端底板 (1) 并固定到位.

18

安装适配器镶板 (10) 并固定到位.

19

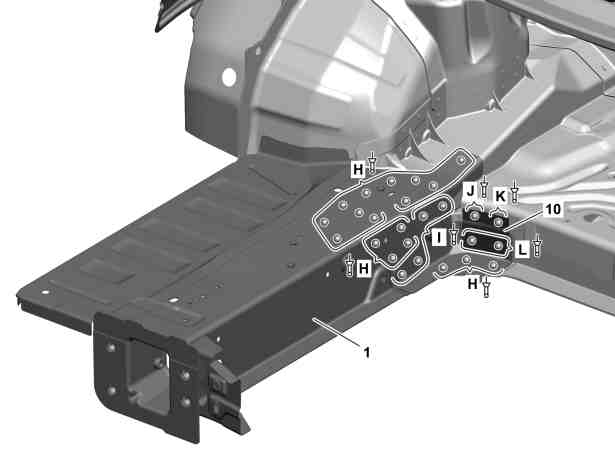

用直径 6.4x17.0 的埋头铆钉铆接后端底板 (1) (区域 H).

20

用直径 6.4x21.0 的埋头铆钉铆接后端底板 (1) (区域 I).

21

用直径 6.4x12 的铆钉铆接适配器镶板 (10) (区域 J).

22

用直径 6.5x14.5 的铆钉铆接适配器镶板 (10) (区域 K).

23

用直径 6.4 的铆钉铆接适配器镶板 (10) (区域 L).

24

用直径 6.4 的铆钉铆接后端底板 (1) (区域 W).

仅适用于维修车辆右侧.

25

用直径 6.5x14.5 的铆钉铆接后端底板 (1) (区域 V).

仅适用于维修车辆右侧.

26

安装后纵梁 (2), 调整并固定就位.

27

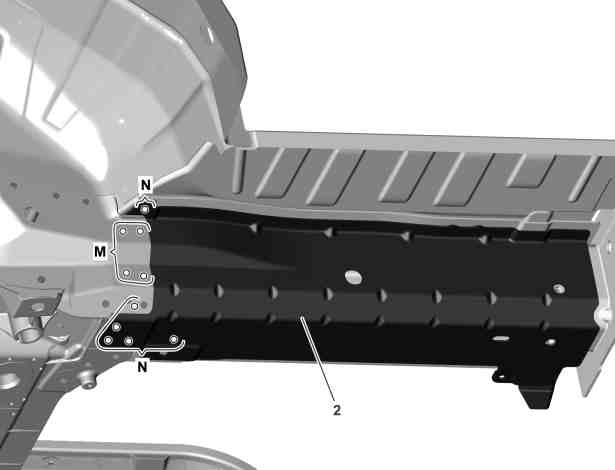

用直径 6.7 毫米的钻头在后纵梁 (2) 上钻铆钉孔 (区域 M 和 N).

i
通过车身上的现有孔钻制铆钉孔 (区域 M).

28

拆下后纵梁 (2).

29

去除纵梁 (2) 和车身上铆钉孔两侧的毛刺.

30

清除钻屑.

31

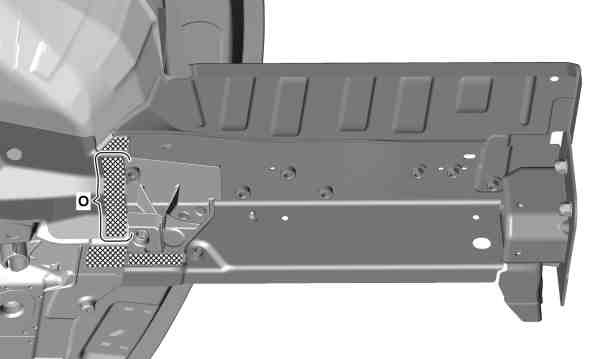

在车身阴影区域内涂抹双组份粘合剂.

i
在内侧涂抹双组份粘合剂 (区域 O).

遵照粘合面的预处理规定和制造商关于双组份粘合剂干燥和处理时间的规范.

32

安装后纵梁 (2) 并固定到位.

33

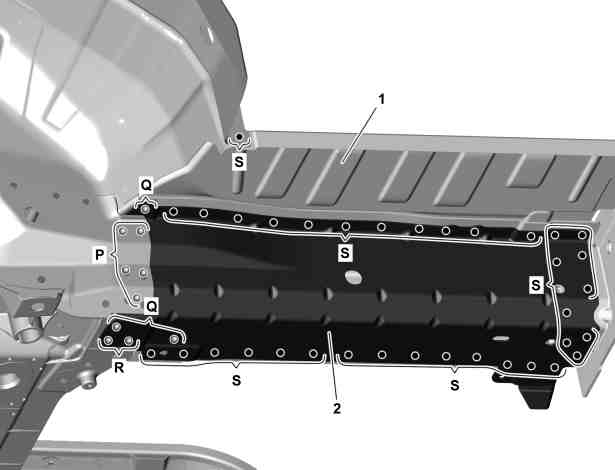

用直径 6.5x12.5 的铆钉铆接后纵梁 (2) (区域 P).

34

用直径 6.4 M6 的铆钉铆接后纵梁 (2) (区域 Q).

35

用直径 6.4 的铆钉铆接后纵梁 (2) (区域 R).

36

后端底板 (1) 和后纵梁 (2)
a
b
(区域 S).
