型号

213.0/2

型号

213.1

除了代码ME08 (75-84 KW 型混合动力驱动（包括插电式）)

1

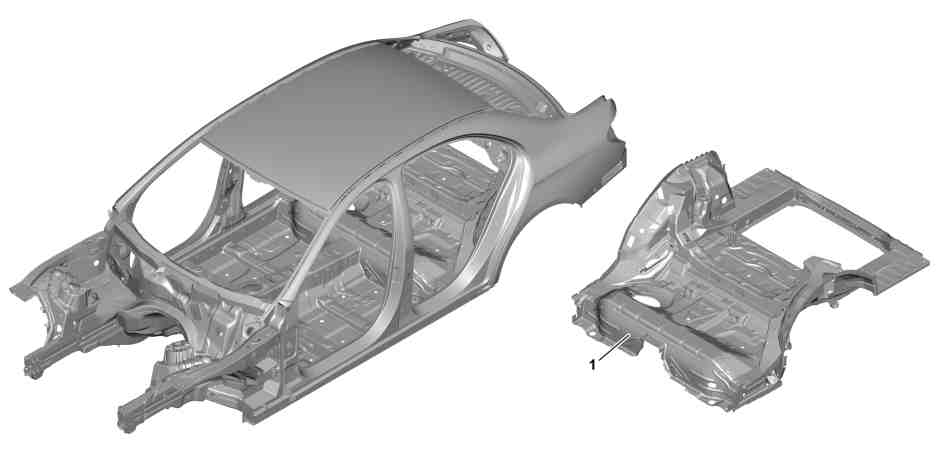

后底板组件

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.

AS00.00-Z-0035-01A

专业提示
severity=N

有关带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆以及个人防护装备的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

专业提示
severity=N

关于车身修理的一般信息

AH60.00-N-0001-01A

专业提示
severity=N

粘合面的预处理

AH60.00-P-0008-01SX

关于梅赛德斯-奔驰材料的一般信息

AH98.00-P-9409-03A

e

拆卸

1

拆下待修理区内的可拆卸零件

2

使用防火保护毯遮盖留在车辆内的所有可拆卸零件

3

设定校直机以及校直机横梁和校直工具套件

A

000 588 01 23 00 车身矫直装置

WS60.00-P-0023K

4.1

拆下车尾中部

车尾中部损坏。

车型 213.0/1

AR64.20-P-1000LWE

车型 213.2

AR64.20-P-1000LWT

4.2

将后底板连接部分 (1) 从车尾中部上断开

车尾中部未损坏。

车型 213.0/1

AR64.20-P-1000LWE

车型 213.2

AR64.20-P-1000LWT

5

拆下后底板组件 (1)

AR64.20-P-1300-01LWE

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

i
市售装置/工具

圆形钢丝刷

焊点铣床

湿式/干式真空吸尘器

6

备好后底板 (1)

AR64.20-P-1300-02LWE

i
市售装置/工具

圆形钢丝刷

d

安装

a
风险
severity=D

弧焊所使用的高电压存在致命的
风险
。在有高危易燃品的区域进行焊接时有爆炸的
风险
。焊接时溅出的焊渣和紫外线有造成
受伤的
风险
。吸入焊接气体有中毒的
风险
。

使用隔垫. 穿戴防护服, 防护眼镜及防护面罩. 从危险区域移走高度易燃材料. 使用排气系统.

AS00.00-Z-0007-01A

专业提示
severity=N

防止在进行电焊和焊接作业时损坏部件的措施

AH60.00-P-0001-02A

关于铆接的一般信息

AH60.00-P-0003-01N

7

安装后底板 (1)

AR64.20-P-1300-04LWE

A

000 588 01 84 00 焊接器

WS60.00-P-0021K

A

000 588 02 84 00 焊接器

WS60.00-P-0022K

A

000 588 01 23 00 车身矫直装置

WS60.00-P-0023K

i
市售装置/工具

圆形钢丝刷

手动临时紧固件，6.35 mm

空心铆钉枪（最小拔出力 19 kN）

湿式/干式真空吸尘器

旋压型铆钉结构, 夹距 4 mm 至 5.15 mm (S3)

*BR00.45-Z-1028-13A

粘结包, 车身, 双组份粘结剂

*BR00.45-Z-1092-02A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1035-13A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1012-13A

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1016-13A

8

将车辆从校直机上松开，举升车辆并拆下校直机

9

清洁焊缝和金属板法兰

i
市售装置/工具

圆形钢丝刷

10.1

安装车尾中部

车尾中部损坏。

车型 213.0/1

AR64.20-P-1000LWE

车型 213.2

AR64.20-P-1000LWT

10.2

将后底板连接部分 (1) 重新连接至车尾中部

车尾中部未损坏。

车型 213.0/1

AR64.20-P-1000LWE

车型 213.2

AR64.20-P-1000LWT

11

安装待修理区域的可拆卸零件

检修工具

号码

名称

订单号

BR00.45-Z-1012-13A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

A 004 990 16 97

BR00.45-Z-1016-13A

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

A 004 990 17 97

BR00.45-Z-1028-13A

旋压型铆钉结构, 夹距 4 mm 至 5.15 mm (S3)

A 000 991 12 33

BR00.45-Z-1035-13A

空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)

A 000 991 76 32

BR00.45-Z-1092-02A

粘结包, 车身, 双组份粘结剂

A 012 989 17 71
