AR64.20-P-1301-01LWE
安装后轴上方横梁
型号
213.0/2
型号
213.1
除了代码ME08 (75-84 KW 型混合动力驱动（包括插电式）)
检修工具
号码
名称
订单号
BR00.45-Z-1012-13A
空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)
A 004 990 16 97
BR00.45-Z-1016-13A
空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)
A 004 990 17 97
BR00.45-Z-1032-13A
空心铆钉 ×6.4 M6 (夹距 5.82 mm 至 7.82 mm, 拉脱力最小 16 kN)
A 003 990 81 97
BR00.45-Z-1034-13A
空心铆钉 6.4 (夹距 7.82 mm 至 9.83 mm, 拉脱力最小 16 kN)
A 003 990 80 97
BR00.45-Z-1035-13A
空心铆钉 6.4×12 (夹距 1 mm 至 3.5 mm, 拉脱力最小 15.5 kN)
A 000 991 76 32
BR00.45-Z-1055-13A
埋头空心铆钉 6.4x17.0 (夹距 4.5 mm 至 6.5 mm, 拉脱力最小 15.5 kN)
A 000 991 86 32
BR00.45-Z-1056-13A
埋头空心铆钉 6.4x19.0 (夹距 6 mm 至 8 mm, 拉脱力最小 15.5 kN)
A 000 991 87 32
BR00.45-Z-1057-13A
埋头空心铆钉 6.4x21.0 (夹距 7.5 mm 至 10 mm, 拉脱力最小 15.5 kN)
A 000 991 88 32
BR00.45-Z-1162-02A
车身双组份粘结剂套件
A 012 989 17 71
i
须遵循上级服务文件以及服务文件中的安全信息。
P64.20-6344-08
图示为车型 213.0
1
使用矫正工具安装后轴横梁 (1)，调整并固定到位。
2
在后轴横梁 (1) 上钻出直径 6.7 mm 的铆钉孔（区域 A
1
、A
2
、A
3
和 A
4
）。
i
通过后轴横梁 (1) 上现有的孔钻制铆钉孔（区域 A
1
）。
i
通过车身上现有的孔从顶部钻制铆钉孔（区域 A
2
，A
3
和 A
4
）。
3
在后轴横梁 (1) 上从顶部钻制埋头铆钉孔（区域 A
3
）。
4
通过车身内侧现有的孔，钻出直径 10 mm、深度为一个板厚的孔（区域 A
4
）
i

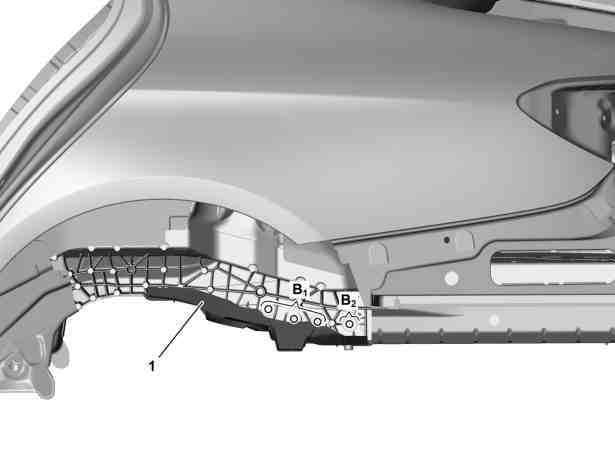

以下所示操作步骤 5 和 6 针对车辆左侧，车辆右侧的操作步骤与此类似。
5
通过车身上现有的孔，在后轴横梁 (1) 上钻出直径 6.7 mm 的铆钉孔（区域 B
1
和 B
2
）。
6
使用至今 10 mm 的钻头将车身内侧现有的孔钻一个板厚的深度（区域 B
2
）。
7
拆下后轴横梁 (1)。
8
去除后轴横梁 (1) 和车身上铆钉孔两侧的毛刺。
9
清除钻屑。
图示为车型 213.0
P64.20-6345-06
P64.20-6347-09
图示为车型 213.0
i

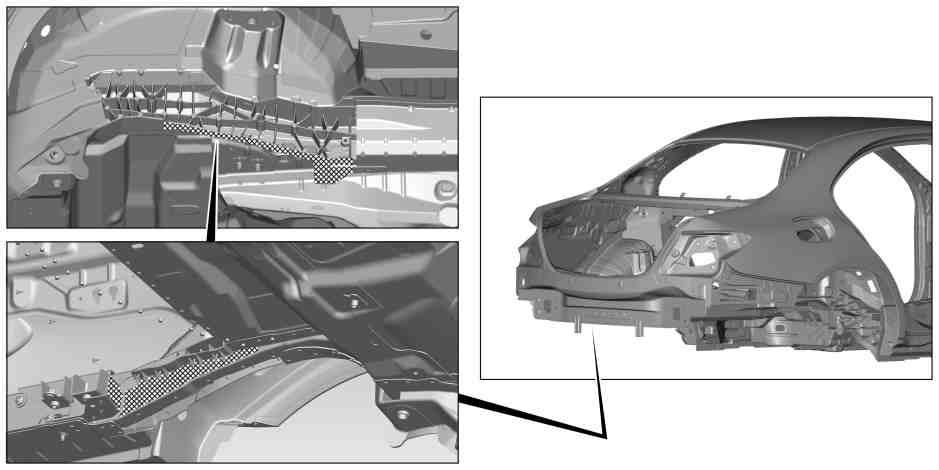

以下操作步骤 10 针对车辆左侧，车辆右侧的操作步骤与此类似。
10
在车身上的阴影区域内涂抹双组分粘合剂。。
i
遵照粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。

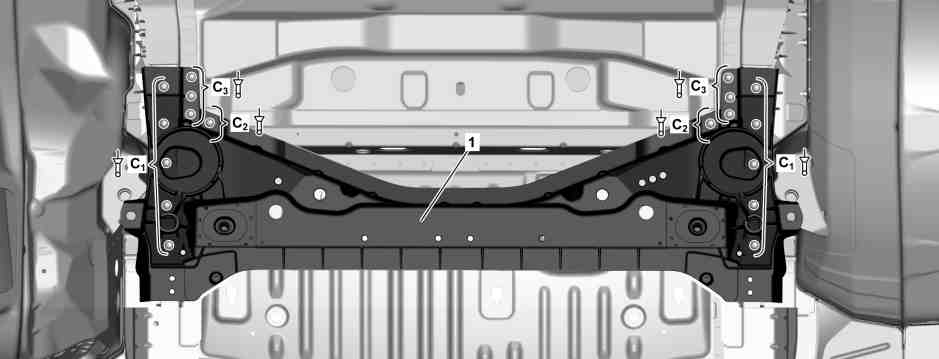

P64.20-6348-08
图示为车型 213.0
11
使用矫正工具安装后轴横梁 (1) 并固定到位。
12
使用直径 6.4 的铆钉铆接后轴横梁 (1) （区域 C
1
）。
13
使用直径 6.5x12.5 的铆钉从上方铆接后轴横梁 (1) （区域 C
2
）。
14
使用直径 6.4M6的铆钉铆接后轴横梁 (1) （区域 C
3
）。
i
以下所示操作步骤 15 和 16 针对车辆左侧，车辆右侧的操作步骤与此类似。
15
使用直径 6.5x14.5 的铆钉从上方铆接后轴横梁 (1) （区域 E
1
）。
16
使用直径 6.4 的铆钉铆接后轴横梁 (1) （区域 E
2
）。
图示为车型 213.0
P64.20-6349-06
P64.20-6350-08
图示为车型 213.0

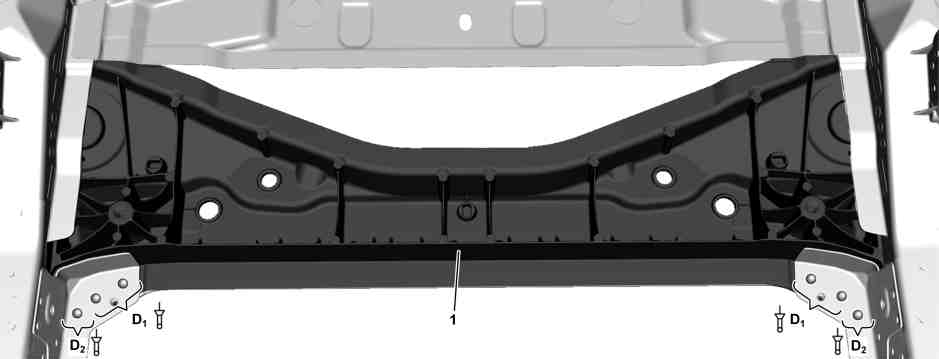

17
用直径 6.4x19.0 的埋头空心铆钉铆接后轴横梁 (1)。（区域 D
1
）。
18
用直径 6.4x17.0 的埋头空心铆钉铆接后轴横梁 (1)。 （区域 D
2
）。

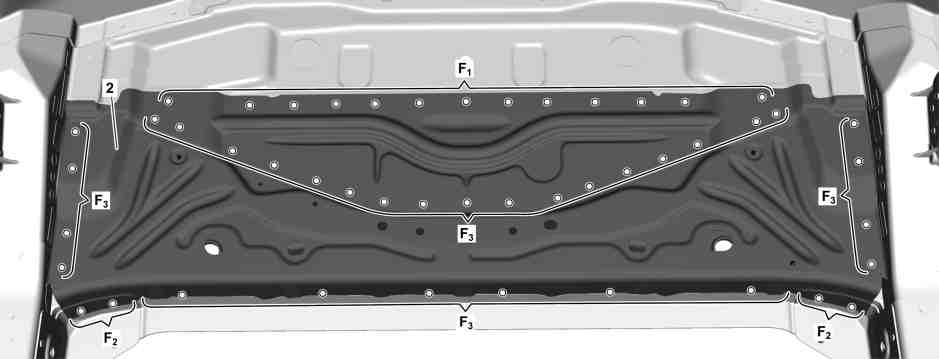

P64.20-6351-08
图示为车型 213.0
19
安装、调整并固定后轴横梁上部 (2)。
20
在后轴横梁上部 (2) 钻出直径 6.7 mm 的铆钉孔（区域 F
1
、F
2
和 F
3
）。
i
通过车身上现有的孔从底部钻制铆钉孔（区域 F
1
）。

通过车身上的现有孔钻制铆钉孔 (区域 F
2
)。

通过后轴横梁上部 (2) 中的指定孔钻出铆钉孔（区域 F
3
）。
21
拆下后轴横梁上部 (2)。
22
去除后轴横梁上部 (2) 和车身上铆钉孔两侧的毛刺。
23
清除钻屑。
P64.20-6359-08
图示为车型 213.0

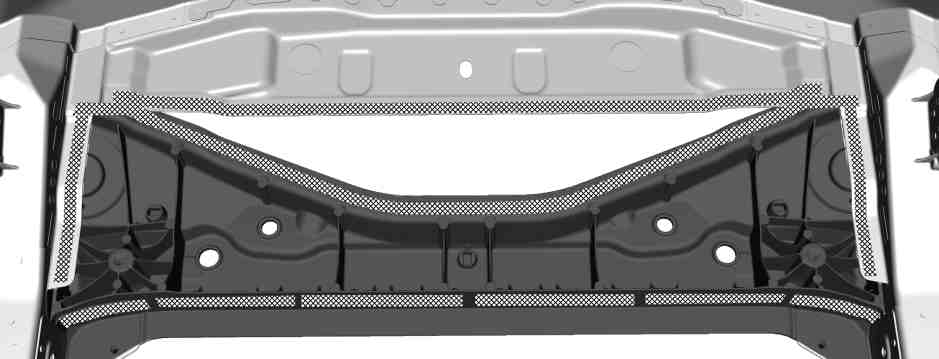

24
在车身上的阴影区域内涂抹双组分粘合剂 。
i
遵照粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。

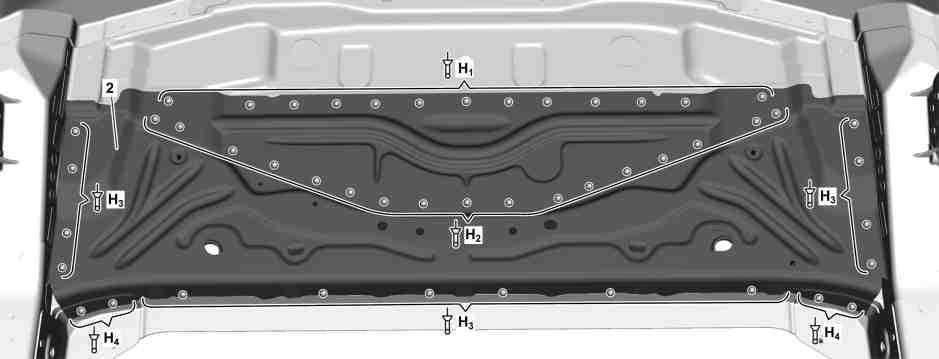

P64.20-6361-08
图示为车型 213.0
25
安装并固定后轴横梁上部 (2)。
26
使用直径 6.4x12 的铆钉铆接后轴横梁上部 (2) （区域 H
1
）。
27
使用直径 6.5x12.5 的铆钉铆接后轴横梁上部 (2) （区域 H
2
）。
28
使用直径 6.5x14.5 的铆钉铆接后轴横梁上部 (2) （区域 H
3
）。
29
使用直径 6.4 的铆钉铆接后轴横梁上部 (2) （区域 H
4
）。
i
以下所示操作步骤 30 至 49 和 54 至 58 适用于车辆左侧，车辆右侧的操作步骤与此类似。

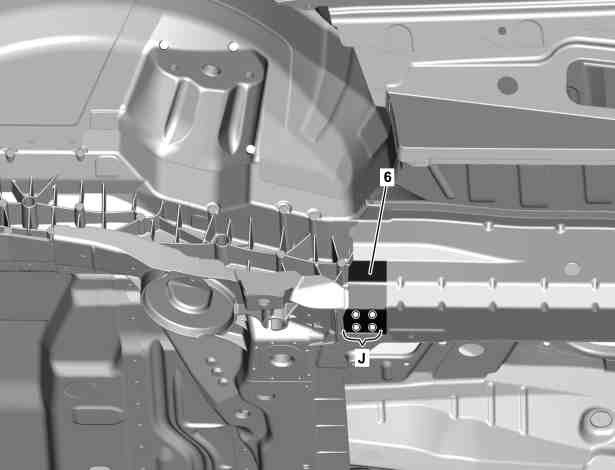

30
安装后纵梁 (6)，调整并固定就位。
31
用直径 6.7 mm 的钻头通过后纵梁 (6) 上现有的孔在后纵梁 (6) 中钻制铆钉孔（区域 J）。
32
拆下后纵梁 (6)。
33
去除后纵梁 (6) 和车身上铆钉孔两侧的毛刺。
34
清除钻屑。
图示为车型 213.0
P64.20-6352-06

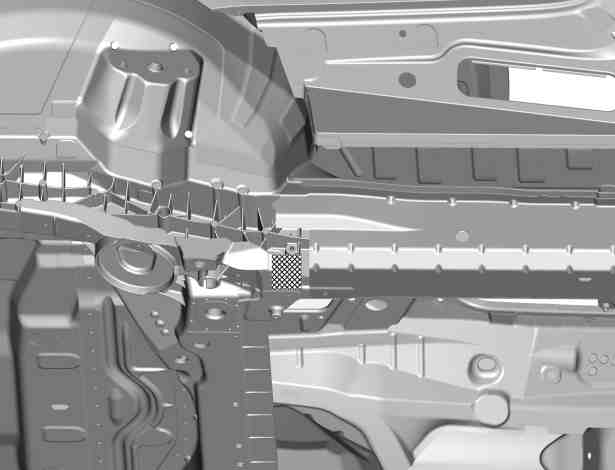

35
在阴影区域涂抹双组分粘合剂 （在安装侧车顶镶板后无法再接触的联结凸缘上）。
i
遵照粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。
图示为车型 213.0
P64.20-6353-06

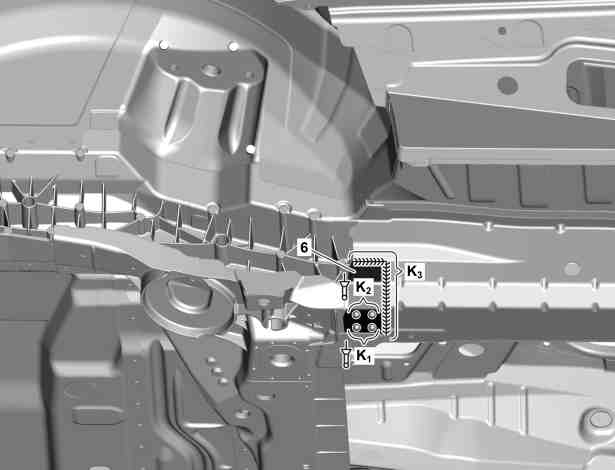

36
安装后纵梁 (6) 并固定就位。
37
使用直径 6.5x14.5 的铆钉铆接后纵梁 (6) （区域 K
1
）。
38
使用直径 6.4 的铆钉铆接后纵梁 (6) （区域 K
2
）。
39
后纵梁 (6)
k
f
（区域 K
3
）。
i
为了减少热变形，间歇地进行惰性气体保护焊，让焊接区域在两次焊接之间冷却。
图示为车型 213.0
P64.20-6362-06
40

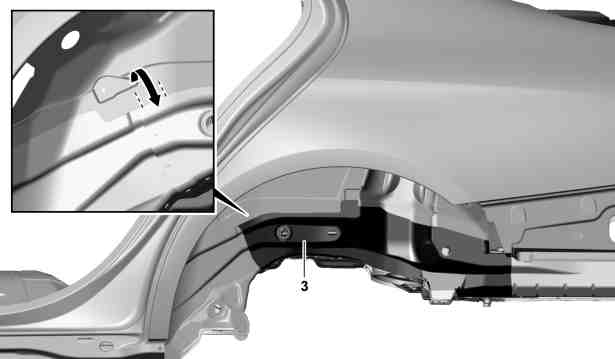

安装端板 (3)，调整并固定到位。
41
沿箭头所示方向弯曲锁板 (3) 上的金属板槽口。
图示为车型 213.0
P64.20-6360-05

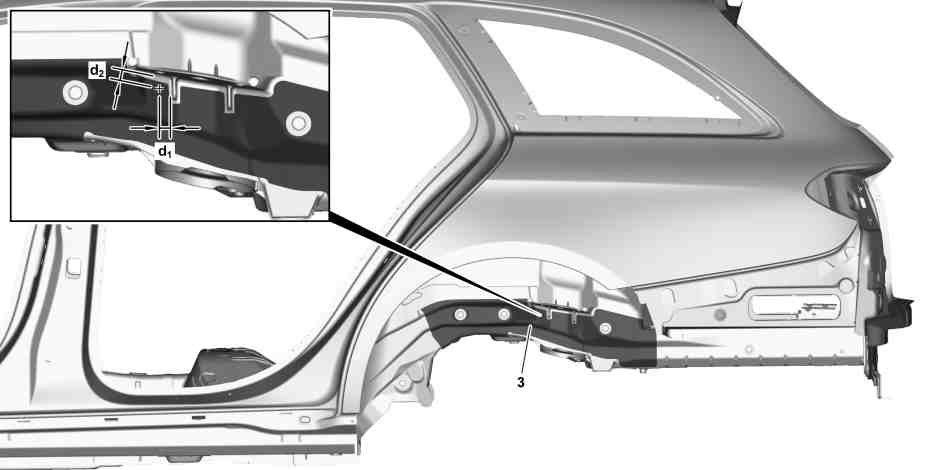

P64.20-6364-09
图示为车型 213.2
42
型号 213.2

标记端板 (3) 上铆钉孔的位置。
i
尺寸：

d
1
= 11 mm

d
2
= 13 mm

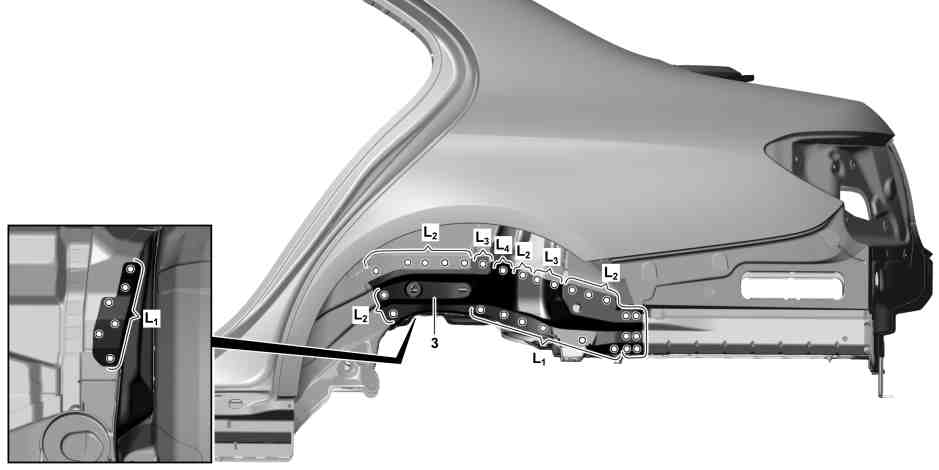

P64.20-6354-09
图示为车型 213.0
43
在密封板 (3) 上钻出直径 6.7 mm 的铆钉孔（区域 L
1
、L
2
和 L
3
）。
i
通过锁板 (3) 中现有的孔钻制铆钉孔（区域 L
1
）。
44
型号 213.2

使用直径 6.7 mm 的钻头在端板 (3) 中钻制铆钉孔（区域 L
4
）。
45
拆下锁板 (3)。
46
去除锁板 (3) 和车身上铆钉孔两侧的毛刺。
47
清除钻屑。
48
在车身上的阴影区域内涂抹双组分粘合剂 。
i
遵照粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。
图示为车型 213.0

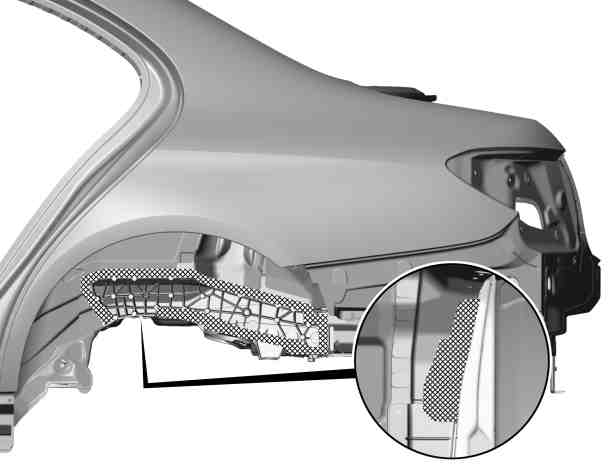

P64.20-6356-06

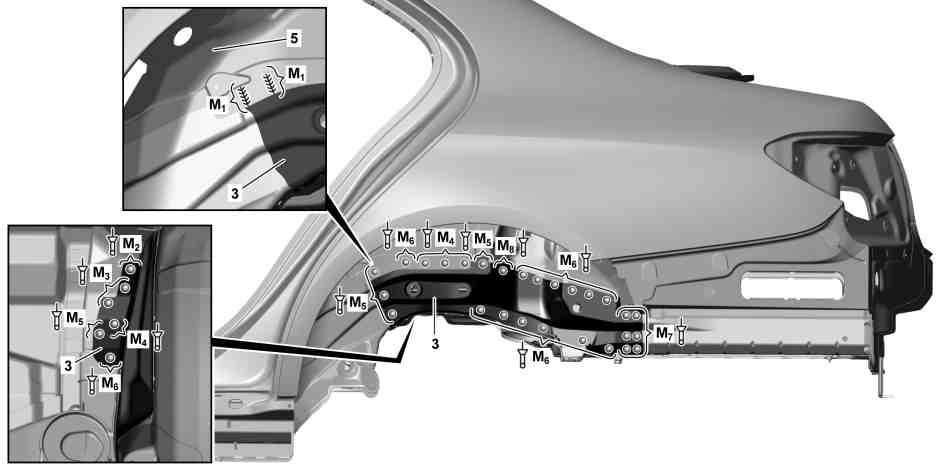

P64.20-6366-09
图示为车型 213.0
49
安装锁板 (3) 并固定到位。
50
用直径 6.4M6的铆钉铆接密封板 (3) （区域 M
2
和 M
3
）。
车辆左侧。
51
用直径 6.4x21.0 的埋头空心铆钉铆接密封板 (3)。 （区域 M
2
）。
车辆右侧。
52
用直径 6.4x19.0 的埋头空心铆钉铆接密封板 (3)。 （区域 M
3
）。
车辆右侧。
53
用直径 6.4M6的铆钉铆接密封板 (3) （区域 M
4
）。
车辆左侧。
54
用直径 6.4的铆钉铆接密封板 (3) （区域 M
5
）。
55
用直径 6.5x14.5 的铆钉铆接密封板 (3) （区域 M
6
）。
56
用直径 6.5x12.5 的铆钉铆接密封板 (3) （区域 M
7
）。
57
型号 213.2

用直径 6.4 的铆钉铆接密封板 (3) （区域 M
8
）。
58
轮罩 (5)
k
f
（区域 M
1
）。
i
为了减少热变形，间歇地进行惰性气体保护焊，让焊接区域在两次焊接之间冷却。
