型号

213.0/1

除了代码413 (全景式滑动车顶)

1

将垫块塞入中央车顶板 (1) 和侧车顶板之间的未受损侧, 然后调节尺寸.

i
安装时, 可使用已调节好的垫块对中央车顶板 (1) 进行调节.

2

在车辆上标记垫块的位置并记录尺寸.

3

确定中央车顶板 (1) 外缘到前/后车顶托架外缘的尺寸.

4

在车辆上标记测量点位置并记录尺寸.

5

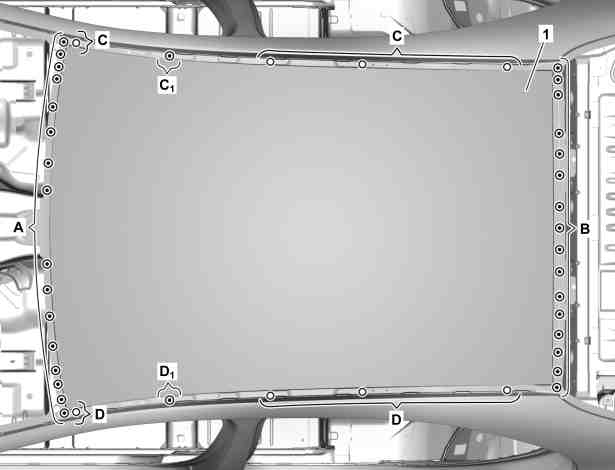

露出中央车顶板 (1) 上的点焊焊点并切除 (区域 A, B, C
1
和 D
1
).

6

露出中央车顶板 (1) 上的点焊焊点并使用直径  6,5 mm 的钻头钻除 (区域 C 和 D).

7

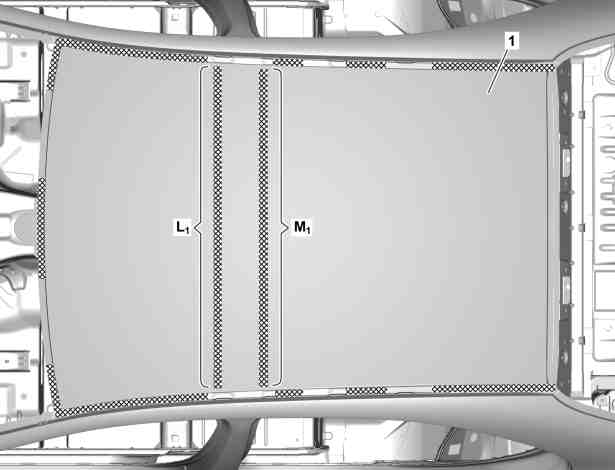

使用切割丝切割中央车顶板 (1) 和中央车顶架之间的搭接边 (区域 L
1
和 M
1
).

8

加热中央车顶板 (1) 的阴影区域并将其取下.

p
温度不得超过 120 °C.

否则, 粘合区域下面的结构会发生变化.

i
不要加热区域 L
1
和 M
1
.

9

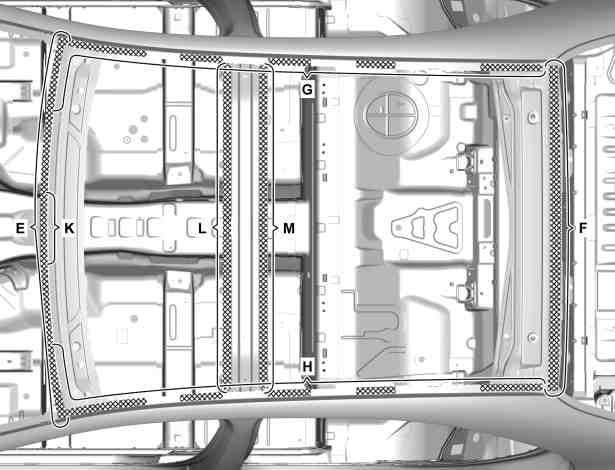

清除车身上的剩余粘结剂 (区域 G, H, K, L 和 M).

i
遵循粘合面的预处理规定.

10

打磨连接面, 直至阴影区域露出金属 (区域 E, F, G, H 和 K).

i
打磨点焊凸缘, 直至两侧露出金属.

11

清除磨屑和钻屑.

12

使用锌粉漆涂敷点焊凸缘的内侧.

p
不要在粘合表面上涂抹锌粉涂料 (区域 G, H, K, L 和 M).

否则可能会出现附着力问题.

i
遵循粘合面的预处理规定.
