型号

213.0/1

除了代码413 (全景式滑动车顶)

1

安装中央车顶板 (1), 使用垫块调整并固定到位.

i
拆卸时, 注意垫块的规定尺寸和位置.

2

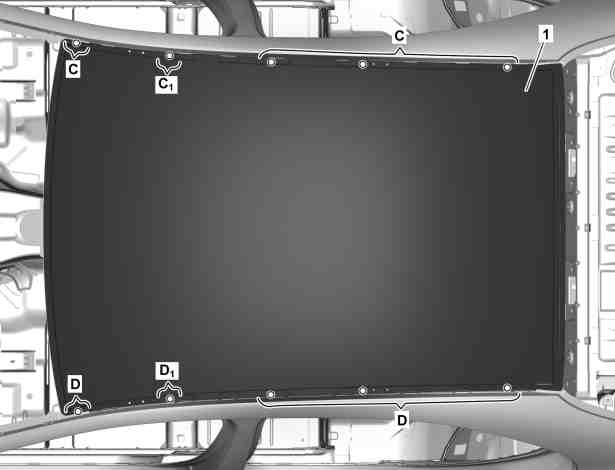

使用直径 5 mm 的钻头从底部在中央车顶板 (1) 钻制铆钉孔 (区域 C
1
和 D
1
).

i
为确保后续车顶装饰条的安装, 沿行驶方向相对于标准电阻点焊焊点布置铆钉孔 4 mm.

3

使用直径 6,7 mm 的钻头从底部穿过车身上的现有孔在中央车顶板 (1) 上钻制埋头铆钉孔 (区域 C 和 D).

p
铆接时钻制埋头铆钉孔, 构造平整表面.

否则它可能会与上方的车顶装饰条干涉.

4

拆下中部车顶板 (1).

5

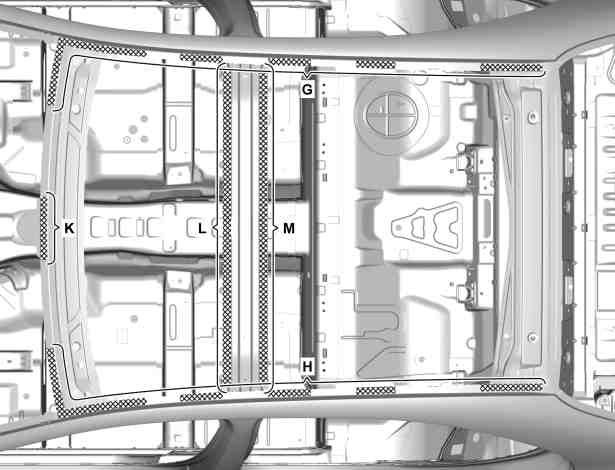

在车身上涂抹大修用粘结剂 (区域 L 和 M).

i
遵照大修用粘结剂的处理规范.

6

在阴影区域内的车身上涂抹含有 2 种成份的粘结剂 (区域 G, H 和 K).

i
遵照粘合表面的预处理规定和制造商关于含有 2 种成份的粘结剂干燥和处理时间的规范.

7

安装中央车顶板 (1), 使用垫块调整并固定到位.

i
拆卸时, 注意垫块的规定尺寸和位置.

8

中央车顶板 (1)
a
b
(区域 A 和 B).

9

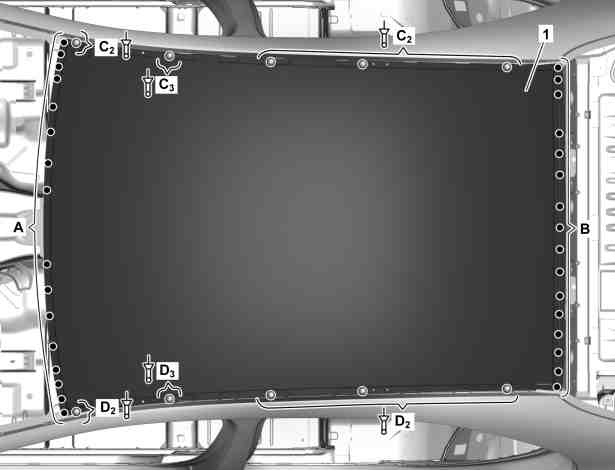

使用 4.8x8 空心铆钉铆接中央车顶板 (1) (区域 C
3
和 D
3
).

i
从底部铆接 4.8x8 空心铆钉 (区域 C
3
和 D
3
).

在 4.8x8 空心铆钉和空心铆钉枪 M6 之间放置两个螺母, 以补偿车顶槽宽度 (区域 C
3
和 D
3
).

10

使用 6.4x17.0 沉头空心铆钉铆接中央车顶板 (1) (区域 C
2
和 D
2
).

i
空心铆钉with在 6.4x17.0 沉头空心铆钉和空心铆钉枪 M6 之间放置两个螺母, 以补偿车顶槽宽度 (区域 C
2
和 D
2
).
