型号

213.0/1

除了代码413 (全景滑动天窗/玻璃天窗)

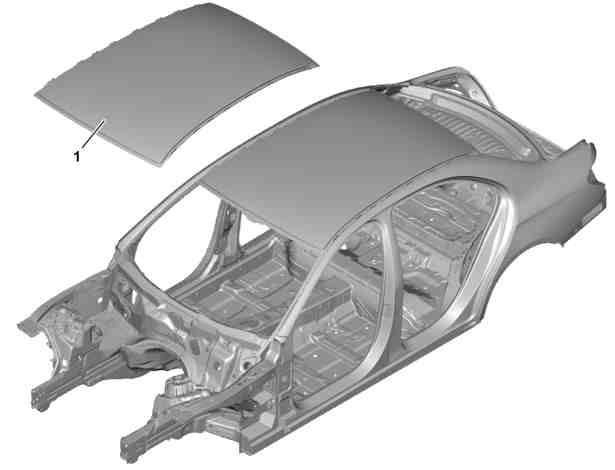

图示为车型 213.0

1

中央车顶镶板

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.

AS00.00-Z-0035-01A

专业提示
severity=N

有关处理带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

专业提示
severity=N

关于车身修理的一般信息

AH60.00-N-0001-01A

专业提示
severity=N

粘合面的预处理

AH60.00-P-0008-01SX

关于梅赛德斯-奔驰材料的一般信息

AH98.00-P-9409-03A

e

拆卸

1

拆下待修理区内的可拆卸零件

2

使用防火保护毯遮蔽留在车辆内的所有安装件

3

拆下中央车顶镶板 (1)

AR65.10-P-1000-02LWE

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

i
市售设备/工具

圆形钢丝刷

焊点铣床

湿式/干式真空吸尘器

底漆粘合

*BR00.45-Z-1012-07A

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

l
垫块组件

*216589022300

4

准备新的中央车顶镶板 (1)

AR65.10-P-1000-03LWE

i
市售设备/工具

圆形钢丝刷

适用于点焊的锌粉漆

*BR00.45-Z-1001-07A

d

安装

a
风险
severity=D

弧焊所使用的高电压存在致命的
风险
。在有高危易燃品的区域进行焊接时有爆炸的
风险
。焊接时溅出的焊渣和紫外线有造成
受伤的
风险
。吸入焊接气体有中毒的
风险
。

使用隔垫. 穿戴防护服, 防护眼镜及防护面罩. 从危险区域移走高度易燃材料. 使用排气系统.

AS00.00-Z-0007-01A

专业提示
severity=N

防止在进行电焊和焊接作业时损坏部件的措施

AH60.00-P-0001-02A

关于铆接的一般信息

AH60.00-P-0003-01N

5

安装中央车顶镶板 (1)

AR65.10-P-1000-07LWE

A

000 588 01 84 00 焊接器

WS60.00-P-0021K

i
遵照含有 2 种成分的粘结剂的处理规范.

市售设备/工具

圆形钢丝刷

手动临时紧固件

空心铆钉枪（最小拔出力 19 kN）

湿式/干式真空吸尘器

埋头空心铆钉 6.4x17.0 (夹距 4.5 mm 至 6.5 mm, 拉脱力最小 15.5 kN)

*BR00.45-Z-1055-13A

左侧车门电动车窗空心铆钉 4.8×8 (夹距 1.5 mm 至 4 mm, 拉脱力最小 8 kN)

*BR00.45-Z-1008-13A

车身双组份粘结剂套件

*BR00.45-Z-1162-02A

Teroson MS 222

*BR00.45-Z-1157-02A

l
垫块组件

*216589022300

6

清洁焊缝和金属板凸缘

i
市售设备/工具

圆形钢丝刷

7

拆下接火花毯

8

清洁修理区

i
市售设备/工具

湿式/干式真空吸尘器

9

用底漆填料给修理区域打底

专业提示
severity=N

关于漆面修理的说明

AH98.00-P-9408-02A

i
只能使用经戴姆勒股份公司认可的底漆填料：

参见 http://xentryportal.mercedes-benz.com

10

完成修理后密封接缝

AR97.10-P-4000LWE

11

对修理区和相邻表面进行喷漆

专业提示
severity=N

关于漆面修理的说明

AH98.00-P-9408-02A

i
只能使用戴姆勒股份公司批准的油漆：

参见 http://xentryportal.mercedes-benz.com

12

添加空腔防腐剂

AR97.20-P-1500LWE

13

安装待修理区域中的所有可拆卸车身部件

检修工具

号码

名称

订单号

BR00.45-Z-1001-07A

适用于点焊的锌粉漆

A 000 986 34 42

BR00.45-Z-1008-13A

左侧车门电动车窗空心铆钉 4.8×8 (夹距 1.5 mm 至 4 mm, 拉脱力最小 8 kN)

A 003 990 24 97

BR00.45-Z-1012-07A

底漆粘合

A 000 986 27 50

BR00.45-Z-1055-13A

埋头空心铆钉 6.4x17.0 (夹距 4.5 mm 至 6.5 mm, 拉脱力最小 15.5 kN)

A 000 991 86 32

BR00.45-Z-1157-02A

Teroson MS 222

A 012 989 14 71

BR00.45-Z-1162-02A

车身双组份粘结剂套件

A 012 989 17 71
