AR65.20-P-1006LWE
拆卸/安装前车顶框架
06.12.2019

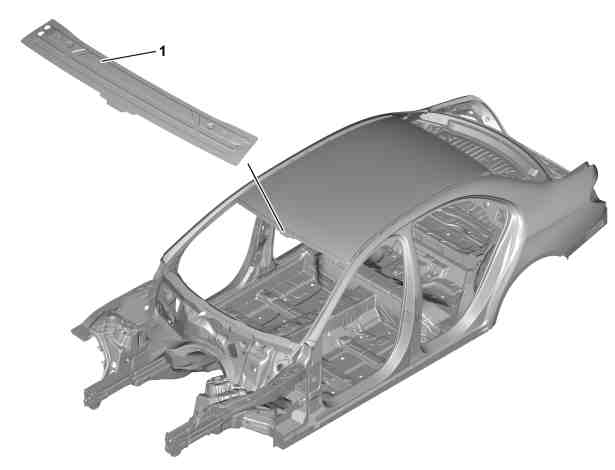

P65.20-2847-06
a
小心
severity=C
被尖锐的汽车部件刮擦有导致
受伤的
风险
.
对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.
去除维修板件的毛刺.
AS00.00-Z-0017-01A
a
风险
severity=D
操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险
切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.
AS00.00-Z-0035-01A
专业提示
severity=N
有关处理带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆的一般提示
AH00.00-Z-0300-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
专业提示
severity=N
关于蓄电池的说明
AH54.10-P-0001-01A
专业提示
severity=N
关于车身修理的一般信息
AH60.00-N-0001-01A
专业提示
severity=N
粘合面的预处理
AH60.00-P-0008-01SX
关于梅赛德斯-奔驰材料的一般信息
AH98.00-P-9409-03A
型号 213.0/1
除了代码413 (全景滑动天窗/玻璃天窗)
AR65.10-P-1000LWE
4
拆下车顶框架 (1)
AR65.20-P-1006-02LWE
A
000 588 00 84 00 热风枪
WS54.00-P-0049B
i
市售设备/工具
圆形钢丝刷
焊点铣床
湿式/干式真空吸尘器
适用于点焊的锌粉漆
*BR00.45-Z-1001-07A
5
准备车顶框架 (1)
AR65.20-P-1006-04LWE
适用于点焊的锌粉漆
*BR00.45-Z-1001-07A
a
风险
severity=D
弧焊所使用的高电压存在致命的
风险
。在有高危易燃品的区域进行焊接时有爆炸的
风险
。焊接时溅出的焊渣和紫外线有造成
受伤的
风险
。吸入焊接气体有中毒的
风险
。
使用隔垫. 穿戴防护服, 防护眼镜及防护面罩. 从危险区域移走高度易燃材料. 使用排气系统.
AS00.00-Z-0007-01A
专业提示
severity=N
防止在进行电焊和焊接作业时损坏部件的措施
AH60.00-P-0001-02A
关于铆接的一般信息
AH60.00-P-0003-01N
6
安装车顶框架 (1)
AR65.20-P-1006-05LWE
A
000 588 02 84 00 焊接器
WS60.00-P-0022K
A
000 588 01 84 00 焊接器
WS60.00-P-0021K
i
市售设备/工具
圆形钢丝刷
手动临时紧固件
空心铆钉枪（最小拉脱力 19 kN）
湿式/干式真空吸尘器
埋头空心铆钉 6.4×15.5 (夹距 3 mm 至 5 mm, 拉脱力最小 15.5 kN)
*BR00.45-Z-1044-13A
车身双组份粘结剂套件
*BR00.45-Z-1162-02A
7
清洁焊缝和金属板凸缘
i
市售设备/工具
圆形钢丝刷
型号 213.0/1
除了代码413 (全景滑动天窗/玻璃天窗)
AR65.10-P-1000LWE
10
清洁修理区
i
市售设备/工具
湿式/干式真空吸尘器
专业提示
severity=N
关于漆面修理的说明
AH98.00-P-9408-02A
i
只能使用经戴姆勒股份公司认可的底漆填料：
参见 http://xentryportal.mercedes-benz.com
12
完成修理后密封接缝
AR97.10-P-4000LWE
专业提示
severity=N
关于漆面修理的说明
AH98.00-P-9408-02A
i
只能使用戴姆勒股份公司批准的油漆：
参见 http://xentryportal.mercedes-benz.com
14
添加空腔防腐剂
AR97.20-P-1500LWE
216 589 02 23 00
垫块组件
BR00.45-Z-1001-07A
适用于点焊的锌粉漆
A 000 986 34 42
BR00.45-Z-1012-07A
底漆粘合
A 000 986 27 50
BR00.45-Z-1044-13A
埋头空心铆钉 6.4×15.5 (夹距 3 mm 至 5 mm, 拉脱力最小 15.5 kN)
A 000 991 83 32
BR00.45-Z-1162-02A
车身双组份粘结剂套件
A 012 989 17 71
