AR67.10-P-1601-01LF
进行风挡玻璃碎石撞击维修
BR00.45-Z-1025-08A
TEROSON VR 1500, 玻璃修理包
Henkel AG & Co. KGaA
mb.order@henkel.com
1

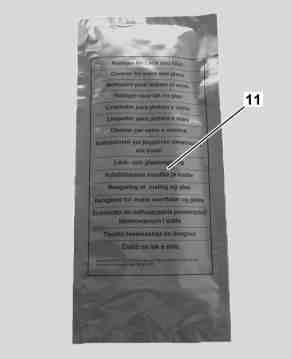

使用干净的布 (11) 清洁石击区域内的风挡玻璃 (FS)。
p
请勿擦拭碰撞点。
否则会降低修理树脂 (2r) 的效果。
P67.10-2520-02

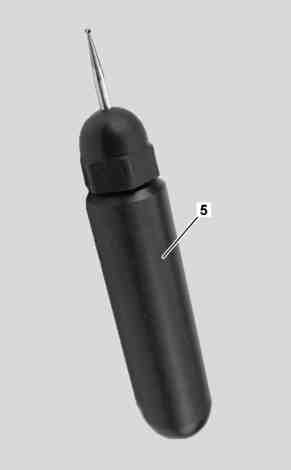

2
使用石击探针 (5) 清除松动的玻璃碎片和污物。
p
请勿不必要地扩大碰撞点。
否则在完成石击修理后，可见残留更大。
P67.10-2522-03

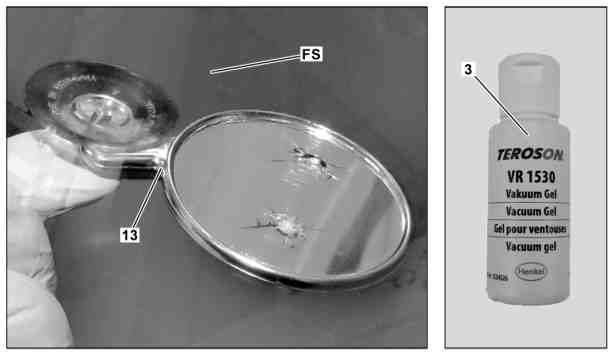

3
用真空凝胶 (3) 涂覆检查镜 (13) 的吸盘。
i
真空凝胶 (3) 增加检查镜 (13) 对风挡玻璃 (FS) 的附着力，且检查镜 (13) 可移动。
4
将检查镜 (13) 从内部固定到石击下方中央的风挡玻璃 (FS) 上。
P67.10-2521-05

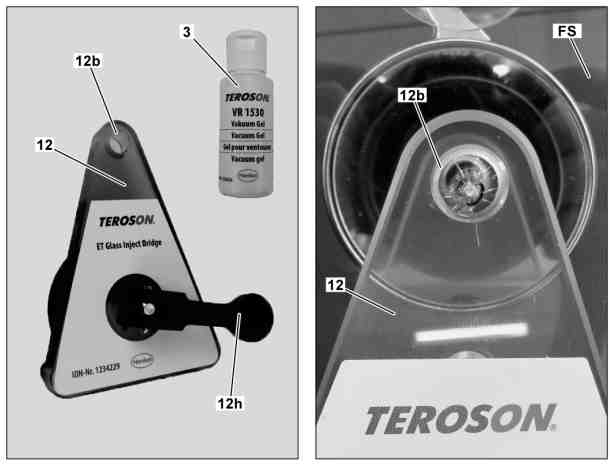

5
用真空凝胶 (3) 涂覆工具夹具 (12) 的吸盘。
i
真空凝胶 (3) 增加工具夹具 (12) 对风挡玻璃 (FS) 的附着力，且工具夹具 (12) 可移动。
6
将工具夹具 (12) 垂直放置在风挡玻璃 (FS) 上，让孔 (12b) 位于石击上方的中心位置。
i
工具夹具 (12) 的横向位置对修理结果产生负面影响。
P67.10-2523-06

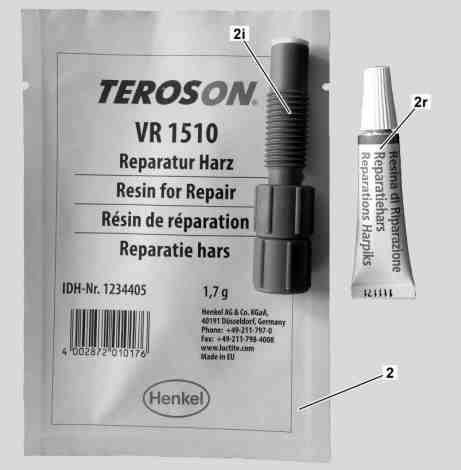

8
打开修理树脂封装 (2)，拿出喷射器 (2i) 和修理树脂 (2r)。
P67.10-2524-12
9
将活塞 (2k) 自活塞筒 (2z) 旋开 5 mm。
10
将喷射器 (2d) 的工作室装满修理树脂 (2r)，树脂必须无气泡。
P67.10-2525-12

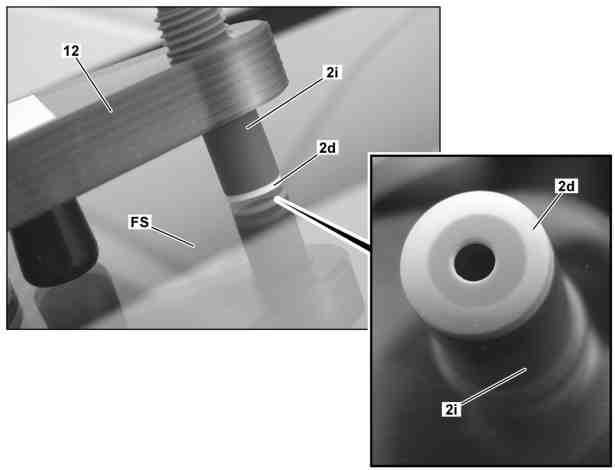

11
将喷射器 (2i) 拧入工具夹具 (12)，直至喷射器 (2i) 紧固到位并与风挡玻璃 (FS) 齐平。
检查检查镜 (13) 中的接触压力。
p
请勿将喷射器 (2i) 过紧拧到风挡玻璃 (FS) 上。
否则，将导致石击扩大。
P67.10-2526-06

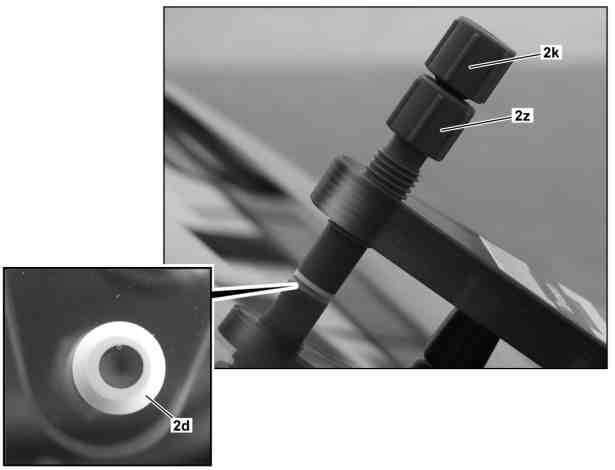

13
固定活塞筒 (2z) 时，拧入活塞 (2k)，直至喷射器喷嘴 (2d) 的直径增加约 1 mm。
i
压力和真空相的各自等待时间如下：
等待时间开始，并持续约 10 s。
每附加通过的等待时间增加大约为 先前通过的 50 %。（第 1 次 通过： 10 s，第 2 次 通过： 15 s，第 3 次 通过： 20 s，第 4 次 通过： 30 s 等）
P67.10-2527-06
14

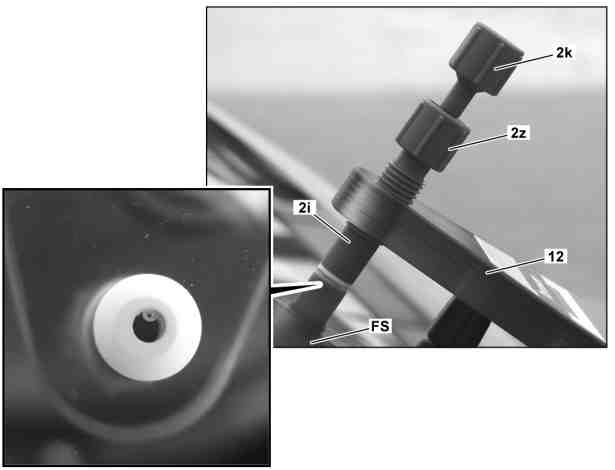

固定活塞筒 (2z) 时，从活塞筒 (2z) 拧开活塞 (2k)，直至触及活塞的螺纹端且其可见。
p
请勿从活塞筒 (2z) 上拆下活塞 (2k)。
否则将出现真空损失。
i
稍微加热损坏区域，以加速持久气泡和小裂缝的填充。
i
压力和真空相的各自等待时间如下：
等待时间开始于约 10 秒的持续时间。
每附加通过的等待时间增加大约为 先前通过的 50 %。（第 1 次 通过： 10 s，第 2 次 通过： 15 s，第 3 次 通过： 20 s，第 4 次 通过： 30 s 等）
16
从风挡玻璃 (FS) 上拆下带喷射器 (2i) 的工具夹具 (12)。
P67.10-2528-06
17
在拆下工具夹具 (12) 后，立即将一条固化膜 (7) 贴到修理店上，然后用手指稍微按压一下。
18
从修理点上撕下固化膜 (7)，然后清除过多的修理树脂 (2r)。

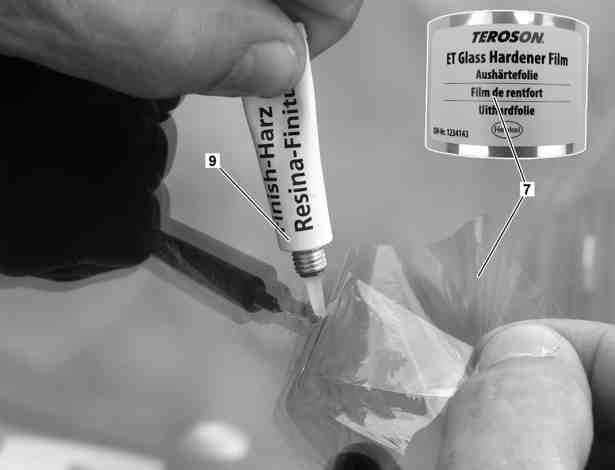

19
将一滴加工树脂 (9) 涂到修理点上，然后涂上一条新的固化膜 (7) 且不施加压力。
i
加工树脂 (9) 在固化膜 (7) 下必须无可见的气泡。
P67.10-2529-06
20
用真空凝胶 (3) 涂覆紫外线灯 (14) 的吸盘。
21
将紫外线灯 (14) 从车外定位到损坏区域上方的中心，然后附到风挡玻璃 (FS) 上。
22
打开紫外线灯 (14) 并保持打开 10 分钟。
23
将紫外线灯 (14) 从风挡玻璃 (FS) 上拆下。
24
将固化膜 (7) 从风挡玻璃 (FS) 上拆下。
P67.10-2530-06

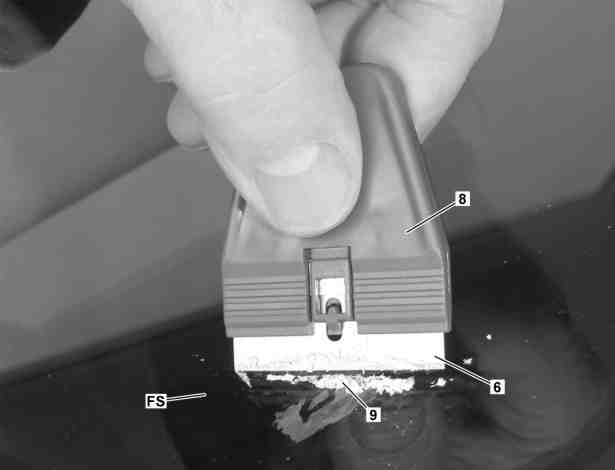

26
使用刮刀刀架 (8)，借助刮刀 (6) 以与风挡玻璃 (FS) 成 90° 的角度刮掉多余的加工树脂 (9)。
p
请勿除去或刨掉（避免刮刀 (6) 与风挡玻璃 (FS) 的角度超过 < 90°）加工树脂 ( 9)。
否则，加工树脂 (9) 将从损坏区域拉出。
P67.10-2531-06
27

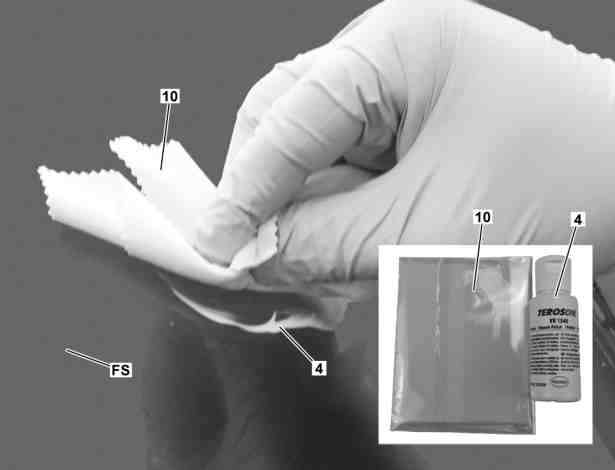

对风挡玻璃 (FS) 修理点区域应用一些精抛光 (4)。
28
使用抛光布 ( 10)，在略微施压的同时，抛光修理点区域内的风挡玻璃 (FS)。
P67.10-2532-06
