型号

所有 (小轿车)

除了代码Z04 (灯罩)

除了代码Z05 (特殊保护车的 B5 装甲)

除了代码Z06 (B6 护罩)

除了代码Z07 (B7 防弹车，特殊保护型号)

图示为车型 222

A

14.5 cm

M

中心线

S

驾驶员视野

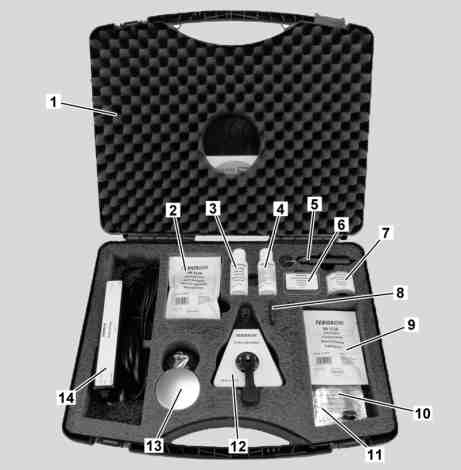

1

石击修理套件

2

修理树脂封装

3

真空凝胶

4

波兰语

5

石击探针

6

刮刀

7

固化膜

8

刮刀刀架

9

加工树脂

10

抛光布

11

清洁布

12

工具支架

13

检查镜

14

紫外线灯

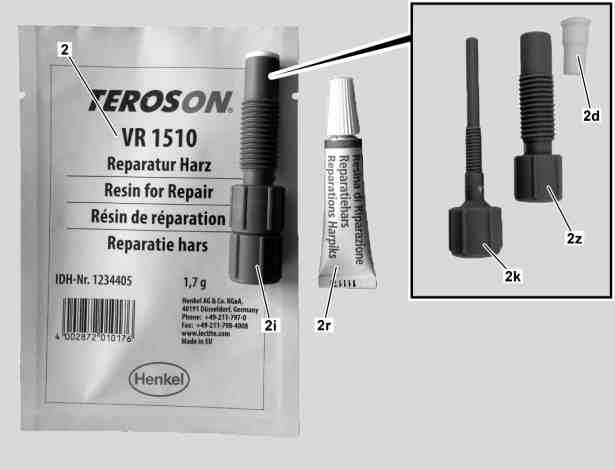

2

修理树脂封装

2d

密封件

2i

喷油阀

2k

活塞

2r

修理树脂

2z

气缸

叠层玻璃车窗上的损坏和碎石撞击维修说明

AH67.10-P-0003-01A

g

检验

1

检查石击是否在驾驶员 (S) 的视野内。

p

请勿维修驾驶员视野 (S) 内的石头标记。

驾驶员视野 (S) 内的石击维修是非法的。

i

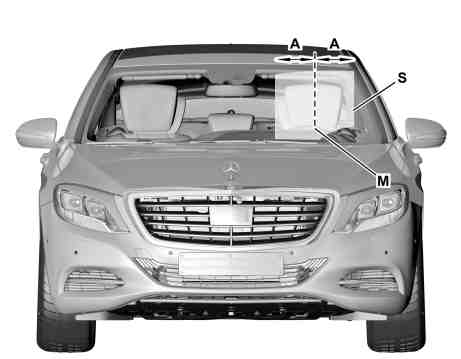

驾驶员 (S) 视野如下：

假想的中心线 (M) 通过驾驶员的中心视觉点（头枕的中心线）至方向盘的中心形成，与车辆纵轴平行。

从假想中心线 (M) 14.5  cm (A) 的位置开始沿两个方向测量。驾驶员 (S) 视野限制在风挡玻璃刮擦模式的顶部和底部。

2

检查石击修理套件 (1) 的完整性、保质期和功能性。

TEROSON VR 1500, 玻璃修理包

*BR00.45-Z-1025-08A

进行石击修理

3

进行石击修理。

仅当石击位于驾驶员 (S) 视野外时，方可执行石击修理，石击修理套件 (1) 完整、且功能正常，并处在保质期内。

AR67.10-P-1601-01LF

p

请勿在遭到阳光直射的修理点进行石击修理。

否则，修理树脂 (2r) 将过早固化。

TEROSON VR 1500, 玻璃修理包

*BR00.45-Z-1025-08A

检修工具

号码

名称

订单号

BR00.45-Z-1025-08A

TEROSON VR 1500, 玻璃修理包

Henkel AG & Co. KGaA
