型号

213.0/1

1

旧密封件

3.1

导向装置

6

滚子

2

毛毡条

4

垫片

3

喷涂辅助设备

5

新密封件

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

有关行李箱盖打开/关闭传感装置的提示

AH80.61-P-0001-01A

e

拆卸

1

关闭点火开关, 并将遥控钥匙存放在发射范围之外 (至少 2 米)

2

打开行李箱盖

3

拆下旧密封件 (1)

4

用刮刀清除剩余粘合剂和原底漆

i
后车窗的温度应为 < 35 °C.

当温度不低于 35 °C, 清除剩余粘合剂和底漆会有一定难度.

d

安装

5

用清洁剂清洁粘合区域

p

粘合区域必须干燥且无灰尘和油脂.

否则油漆会出现附着力问题.

清洁剂

*BR00.45-Z-1025-04A

6

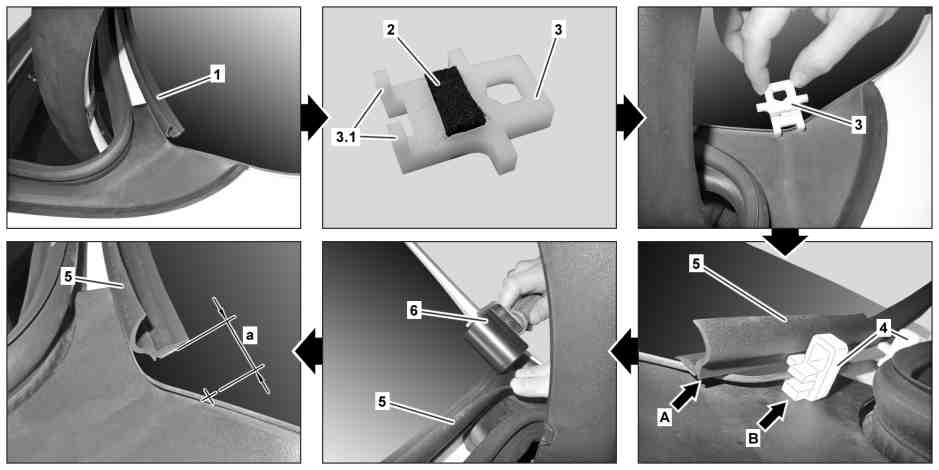

如图所示, 根据喷涂辅助设备 (3) 的凹槽切割毛毡条 (2) 并粘合到凹槽中

i
l
喷涂辅助设备 (3) 是
l
垫片 (4) 的组成部分.

毛毡条

*BR00.45-Z-1183-02A

l
间隔件

*213589006300

7

将毛毡条 (2) 浸泡在底漆中

BETACLEAN 5500, 250 ml/瓶

*BR00.45-Z-1080-04A

8

如图所示, 将喷涂辅助设备 (3) 置于后车窗上并在车辆上涂抹底漆, 一直涂抹到另一侧

p

确保均匀涂抹底漆并且闪蒸之间至少为 10  分钟.

否则油漆会出现附着力问题.

i
涂抹时,
l
喷涂辅助设备 (3) 的导向装置 (3.1) 必须与后车窗的边缘接触.

l
间隔件

*213589006300

9

确定垫片 (4) 的支座 (箭头 B 所示) 适合后车窗的厚度

i
l
垫片 (4) 必须可靠地卡在后车窗上.

l
间隔件

*213589006300

10

将所有 12 个垫片 (4) 均匀分布在后车窗的下部边缘

l
间隔件

*213589006300

11

将新密封件 (5) 胶条的防护箔撕开约 10 厘米

12

如图所示, 将新密封件 (5) 置于后车窗和第一个垫片 (4) 上

i
新密封件 (5) 的下部边缘 (箭头 A 所示) 必须与
l
垫片 (4) 的支座 (箭头 B 所示) 接触并从后车窗的侧缘伸出, 确保胶条完全位于后车窗上.

13

根据剩余垫片 (4) 定位新密封件 (5)

i
新密封件 (5) 的下部边缘 (箭头 A 所示) 必须与
l
垫片 (4) 的支座 (箭头 B 所示) 接触.

14

逐渐撕开胶条的防护箔并按压到新密封件 (5) 上

15

拆下所有垫片 (4)

16

用滚子 (6) 牢固按压新密封件 (5) x 2

l
滚柱

*168589056300

17

在两端弄短新密封件 (5)

i
到后车窗边缘的距离必须为 2 厘米 (尺寸 a).

18

用刮刀清除多余的底漆

p

清除底漆时不要用清洁剂.

否则会溶解胶条下方的底漆层.

19

关闭行李箱盖

检修工具

号码

名称

订单号

BR00.45-Z-1025-04A

清洁剂

A 005 989 19 71

BR00.45-Z-1080-04A

BETACLEAN 5500, 250 ml/瓶

A 008 989 13 71

BR00.45-Z-1183-02A

毛毡条

A 001 983 50 10
