AR67.20-P-5145LWE
拆卸/安装后车窗
20.12.2016
P67.20-2393-04
a
注意危险！
在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。
部件移动时, 肢体不能进入机器的工作范围.
AS00.00-Z-0011-01A
p
后车窗拆卸和安装的说明
AH67.20-P-2000-02A
i
有关行李箱盖打开/关闭传感装置的提示
AH80.61-P-0001-01A
1
打开驾驶员车门中的侧车窗
p
在粘合材料固化期间, 必须打开驾驶员车门的侧车窗.
这样可以避免在车门关闭时气压向外推压后车窗 (1).
2
安装 C 柱镶板
型号 213.0
AR68.30-P-4490LWE
型号 213.1
AR68.30-P-4491LWV
型号 238.3
AR68.30-P-4490LWO
3

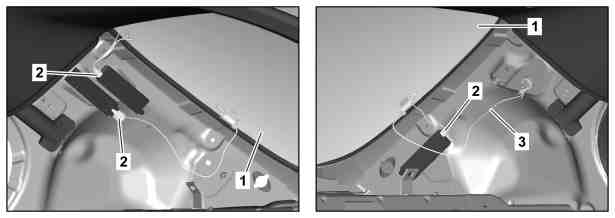

分离电气连接器 (2)
i
电气连接器 (2) 的数量取决于车辆装备.
5
使用胶带将后车窗 (1) 上的电线固定在后车窗 (1) 内侧.
i
电线的数量取决于车辆装备.
a
注意危险！
分开粘合车窗玻璃时,有被切割金属丝割伤或高温灼伤的
风险
,也有被玻璃碎片割伤的
风险
。
戴上防护手套和防护眼镜.
AS67.00-Z-0004-01A
9
用车窗拆卸工具切除后车窗 (1) 并拆下
AR67.00-P-0001-01LWE
11
准备车身折边以安装车窗
AR67.20-P-5145-08LWE
p
玻璃区域车身法兰油漆一般说明
AH98.00-P-9408-06A
i
仅可使用经戴姆勒股份公司许可的底漆填料和底漆笔:
https://xentryportal.i.daimler.com
13
进行后车窗 (1) 的安装准备工作
AR67.20-P-5145-03LWE
p
风挡玻璃 (1) 上的粘合区域必须绝对无尘无油脂.
否则粘合材料的粘合力就会开始减弱.
14
在车身开口中对准后车窗 (1)
AR67.20-P-4050-04LWE
型号 213.0/1车窗顶部边缘与过渡部分 (折边和车顶后边缘之间) 之间的距离
*BE67.20-P-1001-01O
型号 213.0/1车窗侧面边缘和 C 柱镶板之间的距离
*BE67.20-P-1002-01O
型号 238.3车窗顶部边缘与车顶/护盖后边缘之间的距离
*BE67.20-P-1001-01P
16
涂抹粘合材料
AR67.20-P-3000-05LWE
p
在涂抹粘合材料后的 10 分钟内安装后车窗 (1).
否则不能确保足够强的粘合效果.
17
将后车窗 (1) 与车身开口内的胶带对齐, 牢固压上并使用合适的布基胶带固定到位
i
必须有助手协助.
i
遵照制造商关于粘合材料固化时间的规定.
仅可在固化时间后执行以下作业.
p
对接地连接时使用油漆刮擦的螺母的提示
AH00.19-P-1000-20A
n
型号 238.3螺母 - 连接后车窗接地点
*BA00.19-P-1040-02B
n
型号 213.0/1左侧 C 柱接地点
*BA00.19-P-1042-02A
22
连接电气连接器 (2)
i
电气连接器 (2) 的数量取决于车辆装备.
23
安装 C 柱饰件
型号 213.0
AR68.30-P-4490LWE
型号 213.1
AR68.30-P-4491LWV
型号 238.3
AR68.30-P-4490LWO
BE67.20-P-1001-01O
车窗顶部边缘与过渡部分 (折边和车顶后边缘之间) 之间的距离
mm
2,5 (±1,0)
BE67.20-P-1001-01P
车窗顶部边缘与车顶/护盖后边缘之间的距离
mm
2,5 (±1,0)
BE67.20-P-1002-01O
车窗侧面边缘和 C 柱镶板之间的距离
mm
3,0 (±1,5)
BA00.19-P-1040-02B
螺母 - 连接后车窗接地点
M6
Nm
10
BA00.19-P-1042-02A
左侧 C 柱接地点
W29/3
M6
Nm
10
129 589 03 21 00
千分尺
000 589 86 63 00
适配器
BR00.45-Z-1012-07A
底漆粘合
A 000 986 27 50
