型号

213.1

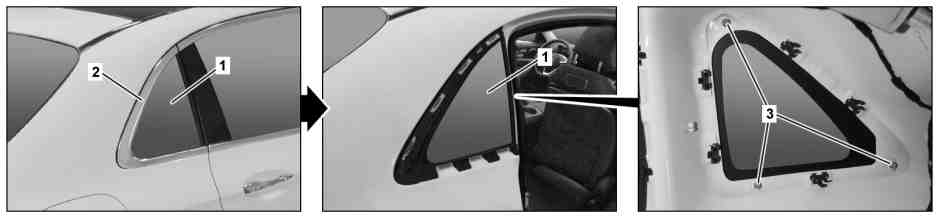

图示为车辆右侧

1

三角窗

2

饰件

3

固定卡

专业提示
severity=N

拆除/安装风挡玻璃的说明

AH67.10-P-1000-02RT

e

拆卸

1

打开驾驶员侧车门的车窗。

p

在粘结剂硬化时间期间，必须使驾驶员侧车门的车窗保持开启。

这样，车门关闭时可以避免气压向外推压三角窗 (1)。

2

从相应 C 柱上拆下所有 C 柱饰件。

AR68.30-P-4491LWV

3

将饰件 (2) 从三角窗 (1) 上松开。

i
新三角窗 (1) 上已预装饰件 (2)。

l
长楔子

*115589035900

4

使用合适的胶带保护三角窗 (1) 周围区域，以防损坏。

5

将密封唇后侧的切割丝放在粘结剂上。

6

用适当的胶带固定三角窗 (1)，以防掉落。

a
警告
severity=W

分开粘合车窗玻璃时,有被切割金属丝割伤或高温灼伤的
风险
,也有被玻璃碎片割伤的
风险
。

戴上防护手套和防护眼镜.

AS67.00-Z-0004-01A

7

用切割丝切除三角窗 (1) 并将其拆下。

i
需要助手的帮助。

i
安装固定卡 (3)。

务必更换三角窗 (1)。

d

安装

8

准备车窗框架。

AR67.30-P-0005-04LWG

专业提示
severity=N

玻璃区域车身法兰油漆一般说明

AH98.00-P-9408-06A

p

粘合区域必须无灰尘和油脂。

否则粘结剂的粘合力就会开始减弱。

p

如果损坏程度  ≤   10%，则可以使用底漆笔进行修理。如果损坏  >   10%，则必须在车窗框架上涂上底漆填料。

否则可能会发生腐蚀损坏。

i
只能使用经戴姆勒股份公司许可的底漆填料和底漆笔：

https://xentryportal.i.daimler.com

i
仅可使用电子零件目录 (EPC) 中规定的修理套件。

底漆粘合

*BR00.45-Z-1012-07A

9

在三角窗 (1) 的粘贴区域内涂抹清洁剂（催化剂）并使用干布擦干。

p

粘合区域必须无灰尘和油脂。

否则粘结剂的粘合力就会开始减弱。

i
仅可使用电子零件目录 (EPC) 中规定的修理套件。

10

将底漆涂刷到新三角窗 (1) 的粘合区域。

p

底漆必须闪蒸至少 10 分钟。

否则粘结剂的粘合力就会开始减弱。

p

新三角窗 (1) 上的粘合区域必须无尘、无油脂。

否则粘结剂的粘合力就会开始减弱。

i
仅可使用电子零件目录 (EPC) 中规定的修理套件。

11

在新三角窗 (1) 上涂抹粘结剂。

AR67.30-P-4000-07LWS

专业提示
severity=N

处理粘结剂的说明

AH67.00-P-1000-01A

p

在将粘结剂涂抹到车身折边上后 10 分钟内安装三角窗 (1)。

否则，粘结剂的粘合力可能减弱。

i
仅可使用电子零件目录 (EPC) 中规定的修理套件。

12

插入新三角窗 (1)。

AR67.30-P-4000-08LWS

i
遵照制造商关于粘结剂硬化时间的规范。

仅可在硬化时间后执行以下作业。

13

安装相应 C 柱上的所有 C 柱饰件。

AR68.30-P-4491LWV

14

关闭驾驶员侧车门的车窗。

m

清洁

15

清洁三角窗 (1)、相邻的漆面及车内。

检修工具

号码

名称

订单号

BR00.45-Z-1012-07A

底漆粘合

A 000 986 27 50
