型号

213

型号

238

1

仪表板

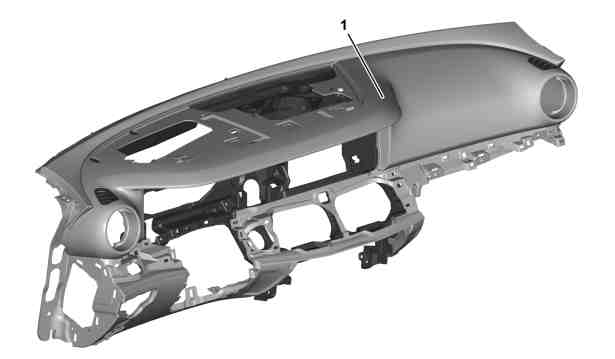

图示为装配高级音响系统/代码 811 的车型

1

仪表板

11

螺钉

2

螺栓

K40/6

驾驶员侧保险丝和继电器模块

3

扬声器

S1

外部车灯开关

4

扬声器

S76/15

电动驻车制动器开关

5

通风气道

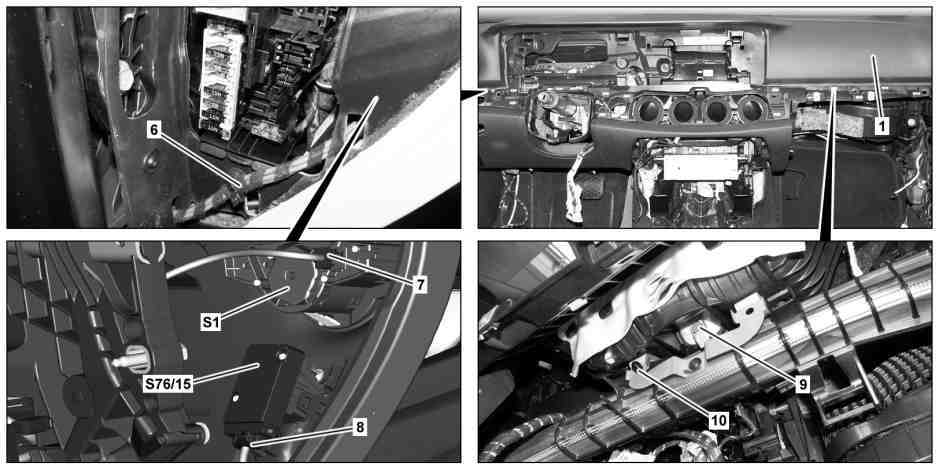

1

仪表板

9

电气连接器

6

电线束

10

固定卡子

7

电气连接器

S1

外部车灯开关

8

电气连接器

S76/15

电动驻车制动器开关

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.

AS91.00-Z-0008-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

AH91.00-Z-0000-10A

e
d

拆卸/安装

1

将方向盘完全向下移动至后部

2

拆下中央控制台

型号 238 带变速箱716

AR68.20-P-2000LWO

型号 213 带变速箱716

AR68.20-P-2000LWA

型号 213 带变速箱725

型号 238 带变速箱725

AR68.20-P-2000LWE

3

将饰件从驾驶员侧仪表板 (1) 上拆下

AR68.10-P-1186LWE

4

拆下驾驶员膝部气囊

型号 238

带代码294 (膝部气囊)

AR91.60-P-0200LWO

型号 213

带代码294 (膝部气囊)

AR91.60-P-0200LW

5

拆下手套箱

AR68.10-P-1402LWE

i
安装:
确保将通风气道 (5) 正确落座在手套箱上.

6

拆下 A 柱上的镶板

型号 238.3

AR68.30-P-4050LWO

型号 213

型号 238.4

AR68.30-P-4050LW

7

拆下转向柱管模块

AR54.25-P-2802LW

8

拆下显示模块

AR54.30-P-6023LWE

9

拆下左侧通风口

型号 238

AR83.10-P-4501LWO

型号 213

AR83.10-P-4501LW

10

拆下右侧通风口

型号 238

AR83.10-P-4502LWO

型号 213

AR83.10-P-4502LW

11

拆下通风气道 (5)

12

拆下扬声器 (3)

AR82.62-P-7833LWE

13

拆下扬声器 (4)

型号 213, 238

带代码811 (高级音响系统)

AR82.62-P-7833LWE

14

将电线束 (6) 从仪表板 (1) 上松开

l
夹子拆卸器

*452589016300

15

拆下驾驶员侧保险丝和继电器模块 (K40/6)

AR54.15-P-0003LWE

16

断开外部车灯开关 (S1) 上的电气连接器 (7)

17

将电气连接器 (8) 从电动驻车制动器电气开关 (S76/15) 上断开

18

断开乘客侧气囊上的电气连接器 (9)

i
型号 213, 238

带代码460 (加拿大版本)

型号 213, 238

带代码494 (美国版本)

乘客侧气囊上设有两个电气连接器 (9).

19

将固定卡 (10) 从乘客侧气囊支架上松开

l
夹子拆卸器

*452589016300

20

拆下螺栓 (11)

n
螺钉/螺栓 - 连接前排乘客气囊装置到横梁

*BA91.60-P-1002-01O

21

松开螺栓 (2)

22

小心地从车辆上拆下仪表板 (1)

i
型号 213, 238

带代码463 (平视显示器)

拆卸平视显示屏上的仪表板 (1) 时.

i
必须有助手协助.

23

按照拆卸的相反顺序进行安装

n
气囊

号码

名称

型号 213

型号 238

BA91.60-P-1002-01O

螺钉/螺栓 - 连接前排乘客气囊装置到横梁

Nm

4

4
