AR68.10-P-1186LWE
拆卸/安装驾驶员侧仪表板饰件
27.09.2018
型号
213
型号
238
更改提示
19.09.2018
拆下显示模块，插入。
步骤 4

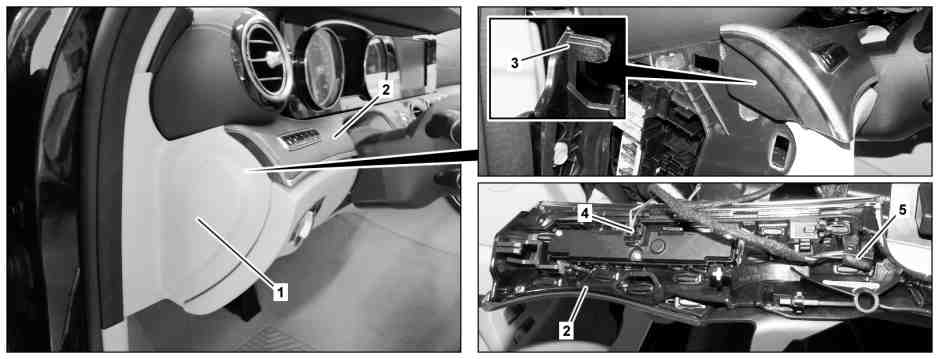

P68.10-4975-08
图示为限距控制系统增强版 (DISTRONIC PLUS)/代码 233 和周围照明系统/代码 877
1
护盖
3
掣子爪
5
发光二极管
2
驾驶员侧饰件：
4
电气连接器
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
e
d
拆卸/安装
1
关闭点火开关，并将遥控钥匙存放在遥控范围之外（至少 2 m）。
2
松开护盖 (1) 区域的护边。
i
安装:
确保正确安装护边。
3
拆下盖罩 (1)。
l
长楔子
*115589035900
4
拆下显示模块.
AR54.30-P-6023LWE
5
松开底部整个长度上的驾驶员侧饰件 (2)。
i
开始在转向柱区域松开
l
长楔子
*115589035900
6
将驾驶员侧饰件 (2) 推到左侧并从掣子爪 (3) 上松开。
7
断开光缆上的发光二极管 (5)。
型号 213, 238

带代码877 (环境照明灯)
8
断开电气连接 (4)。
如果已安装.
9
拆下驾驶员侧饰件 (2)。
10
按照拆卸的相反顺序进行安装
115 589 03 59 00
长楔子
