AR68.10-P-1187LWE
拆卸/安装前排乘客侧仪表板饰件
04.10.2016
型号
213
型号
238

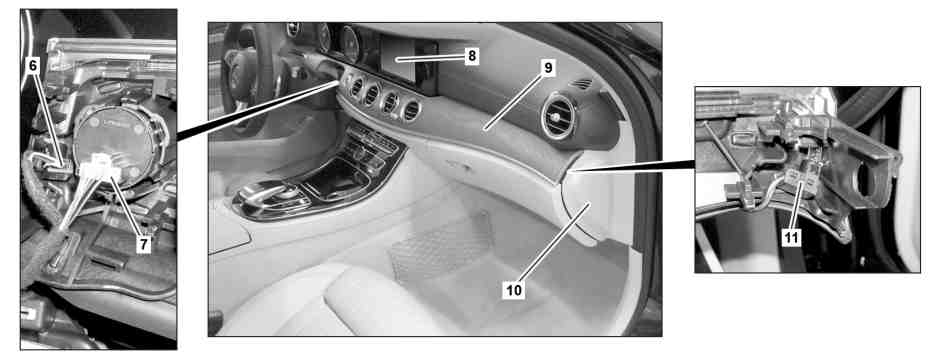

P68.10-4974-08
图示为装配环境氛围照明系统/代码 (877)
6
发光二极管
8
显示模块
10
护盖
7
电气连接器
9
乘客侧饰件
11
发光二极管
p
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
e
d
拆卸/安装
1
将方向盘完全向下移动至后部
2
断开蓄电池接地线

型号 238
AR54.10-P-0003LWO
型号 213
AR54.10-P-0003LW
3
松开护盖 (10) 区域的护边
i
安装:
确保正确安装护边.
4
拆下盖 (10)
l
安装楔
*110589035900
5
拆下显示模块 (8) 并在保持电线连接的情况下放到一侧
AR54.30-P-6023LWE
6
松开底部整个长度上的乘客侧饰件 (9)
i
开始在护盖 (10) 区域松开.
l
安装楔
*110589035900
7
稍稍向上倾斜乘客侧饰件 (9) 并从仪表板上拆下
i
安装:
注意将中央喷嘴和分离点正确安装到驾驶员侧饰件上
8
拔开电气连接器 (7)
9
断开光纤电缆上的发光二极管 (6, 11)
型号 213, 238

带代码877 (环境照明灯)
10
拆下乘客侧饰件 (9)
11
按照拆卸的相反顺序进行安装
110 589 03 59 00
安装楔
