型号

166, 172.4, 204, 205, 207, 212, 213, 218, 238, 253, 292, 293

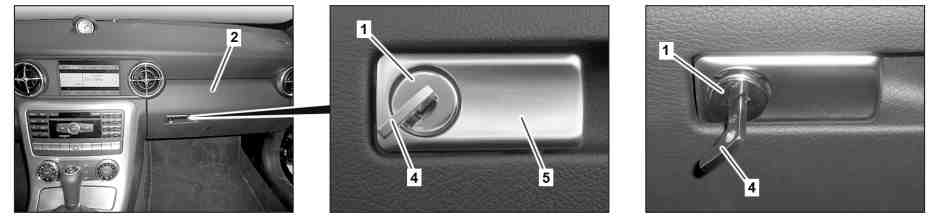

图示为车型 172.4

1

锁芯

4

紧急钥匙

2

手套箱

5

外壳

图示为车型 172.4

3

偏心盘

5

外壳

e

拆卸

1

如图所示，将紧急钥匙 (4) 插入锁芯 (1) 并转动约  45° 。

2

将锁芯 (1) 连同紧急钥匙 (4) 一起从外壳 (5) 中取出。

i
固定住外壳 (5)。

g

检验

3

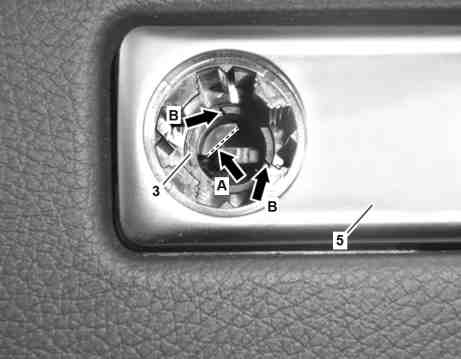

检查偏心盘 (3) 边缘在外壳 (5) 中的位置（如箭头 A 所示）。

i
偏心盘 (3) 的边缘（如箭头 A 所示）必须呈现大约 45° 的夹角，如图所示。

i
型号 166.### 2# , 172.4## 2# , 204.### 2# , 205.### 2# , 207.### 2# , 212.### 2# , 213.### 2# , 218.### 2# , 238.### 2# , 253.### 2# , 292.### 2# , 293.### 2#

将边缘位置（箭头 A 和 B）转动 180°。

4

纠正偏心盘 (3) 在边缘处的位置（如箭头 B 所示）。

如果需要。

p

请勿沿轴向方向按压偏心盘 (3)。

否则会将偏心盘 (3) 从外壳 (5) 中推出。

i
转动偏心盘 (3) 的边缘（如箭头 B 所示）。

d

安装

5

用紧急钥匙 (4) 将锁芯 (1) 插入外壳 (5) 中的 45° 位置。

i
当锁芯 (1) 锁定时，应能明显察觉。

6

将紧急钥匙 (4) 从锁芯 (1) 中取下。
