AR68.10-P-1501LWE
拆卸/安装驾驶员侧仪表板底部镶板
27.03.2017
型号
213
型号
238
更改提示
20.03.2017
新增 "拆卸车门槛".
操作步骤 3

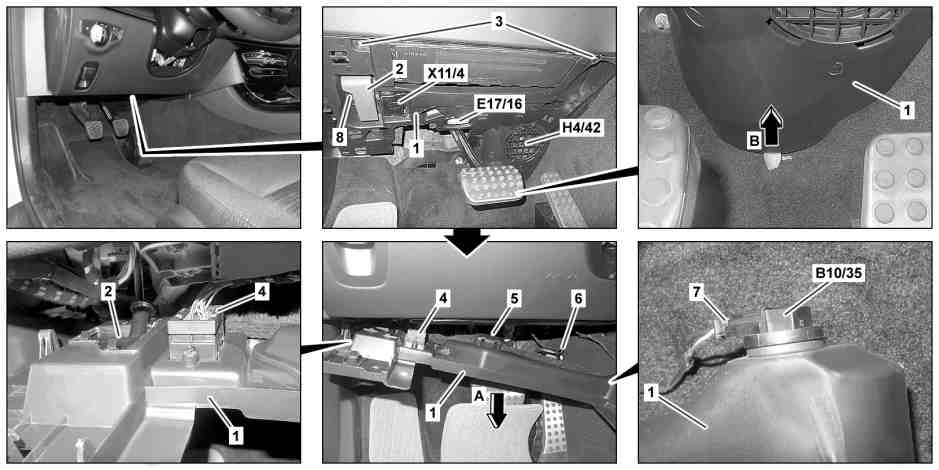

P68.10-5445-09
图示为车型 213.### 1#
1
护盖
7
电气连接器
2
发动机罩释放拉手
8
螺栓
3
螺栓
B10/35
左侧脚部位置出风口温度传感器
4
电气连接器
E17/16
左前脚部位置照明灯
5
电气连接器
H4/42
左侧脚部位置低音扬声器
6
电气连接器
X11/4
诊断连接器
e
d
拆卸/安装
1
将驾驶员座椅向后移动到末端位置
2
关闭点火开关, 并将遥控钥匙存放在发射范围之外 (至少 2 米)
3
拆下登车护板
型号 213
AR68.30-P-4100LW
型号 238
AR68.30-P-4100CLW
4
拆下螺栓 (3)
5
松开护盖 (1) 并降下 (箭头 A 所示), 直至可以操作电气连接器 (4, 5, 6 和 7)
6
断开电气连接器 (4, 5, 6 和 7)
7
松开螺栓 (8)
8
将发动机罩释放拉手 (2) 向后从护盖 (1) 上拆下
9
将护盖 (1) 上的固定卡从地板覆盖层 (箭头 D 所示) 取下并拆下护盖 (1)
10
转移诊断连接器 (X11/4)
更换护盖 (1) 时.
11
转移左侧脚部位置低音扬声器 (H4/42)
更换护盖 (1) 时.
12
转移左侧脚部位置出风口温度传感器 (B10/35)
更换护盖 (1) 时.
13
转移左前脚部位置照明灯 (E17/16)
更换护盖 (1) 时.
14
按照拆卸的相反顺序进行安装
